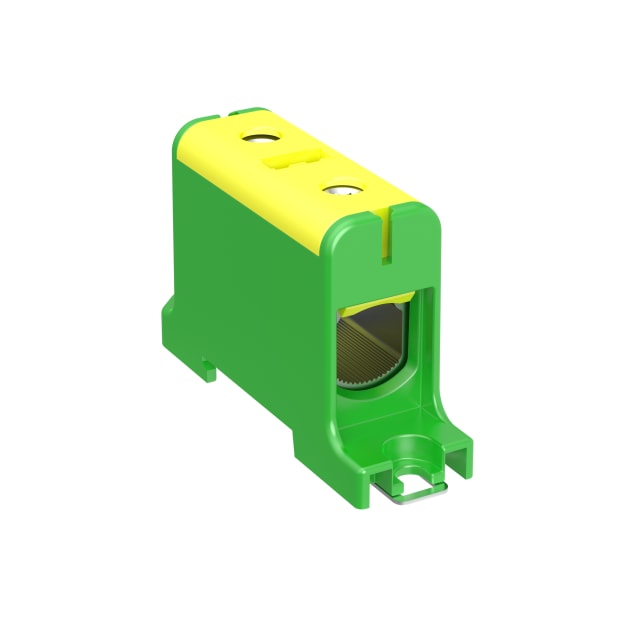

Bloc de puissance 95 mm² vert jaune rail DIN 030120

Bloc de puissance compact pour la mise à la terre sur rail DIN

Ce bloc de puissance 95 mm² vert/jaune est conçu pour réaliser des raccordements de terre de forte section dans les tableaux électriques. Son format compact facilite l’intégration dans l’armoire tout en offrant une solution claire pour l’identification des circuits de protection. La fixation sur rail DIN 35 mm permet une mise en œuvre rapide et propre dans les ensembles de distribution et de raccordement.

Compatible cuivre et aluminium pour les sections élevées

Ce modèle accepte les conducteurs cuivre et aluminium, ce qui le rend particulièrement pratique lorsque l’installation impose des natures de câbles différentes. Il permet le raccordement de conducteurs monofilares de 16 à 95 mm², ainsi que de conducteurs souples et multibrins selon les plages prévues. Cette polyvalence en fait un choix adapté aux liaisons de puissance et aux départs de terre nécessitant une section importante.

Raccordement à vis pour une connexion franche et maîtrisée

Le raccordement s’effectue par vis, avec deux points de connexion sur un seul étage. Cette configuration convient aux montages où l’on recherche une reprise de conducteur simple, lisible et directement accessible dans le tableau. Le principe à vis reste très apprécié pour les sections importantes, notamment lorsqu’il faut assurer un maintien mécanique sérieux des câbles lors du câblage et des opérations de maintenance.

Format compact bien adapté aux tableaux électriques

Avec une largeur de 24 mm, une hauteur de 49 mm et une profondeur compacte, ce bloc de puissance prend peu de place sur le rail tout en restant dimensionné pour des conducteurs jusqu’à 95 mm². Il convient ainsi aux coffrets et armoires où la densité de câblage doit rester maîtrisée sans sacrifier la capacité de raccordement. Son corps isolant en thermoplastique participe à une intégration propre dans les ensembles de distribution.

Dimensionné pour les applications de distribution jusqu’à 800 V

Ce bloc de puissance est prévu pour une tension de dimensionnement de 800 V et un courant assigné de 220 A. Ces caractéristiques le destinent aux environnements de distribution électrique où les sections élevées et la continuité de terre exigent un appareillage capable de suivre les contraintes de câblage associées. Il constitue une solution cohérente pour organiser des liaisons de protection ou d’équipotentialité dans les tableaux.

Repérage immédiat grâce à la couleur vert/jaune

La finition vert/jaune permet d’identifier immédiatement la fonction de terre dans l’armoire électrique. Ce repérage visuel simplifie la lecture du tableau lors du montage, du contrôle et des interventions ultérieures. Dans les installations comportant plusieurs bornes et départs de puissance, cette identification rapide aide à structurer le câblage et à limiter les risques d’erreur lors des opérations techniques.

Adapté aux conditions d’exploitation courantes en armoire

Conçu pour fonctionner dans une plage de température de service de -5 à 80 °C, ce bloc de puissance convient à un usage en environnement technique courant. Il s’intègre naturellement dans les tableaux de distribution, coffrets industriels et ensembles de protection nécessitant une borne de terre robuste pour fortes sections. Pour les conducteurs aluminium, une préparation adaptée du câble avant raccordement reste recommandée afin d’obtenir une connexion conforme aux bonnes pratiques de pose.
