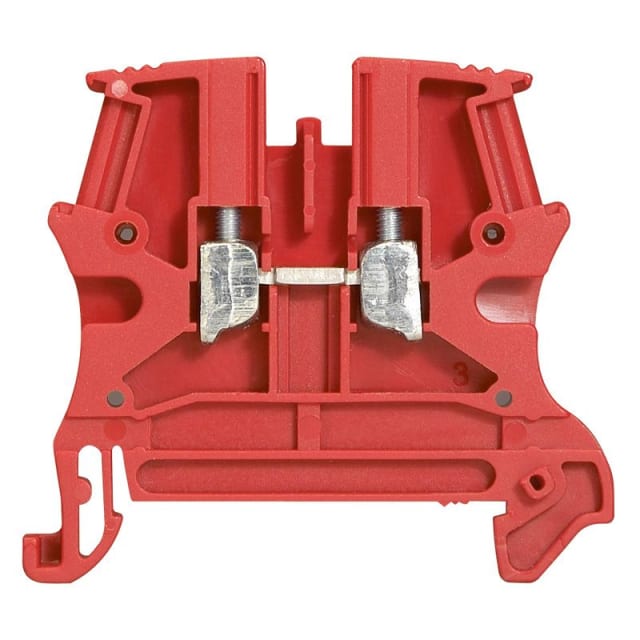

Bloc de jonction à vis 4 mm² rouge Viking 3 037131

Bloc de jonction à vis 4 mm² pour raccordement de passage sur rail DIN

Ce bloc de jonction à vis Viking 3 en coloris rouge est conçu pour réaliser une jonction de passage simple entre une entrée et une sortie. Son format 1 étage avec 1 jonction convient aux opérations de câblage en armoire, coffret ou tableau lorsque l’on recherche un raccordement net, lisible et adapté à une implantation sur rail DIN 35 mm. Avec son pas de 6 mm, il permet de structurer le bornier de façon compacte sans compliquer l’accès au serrage.

Connexion à vis adaptée aux conducteurs cuivre rigides et souples

Ce modèle accepte une section nominale de 4 mm² et prend en charge une large plage de conducteurs. Il peut recevoir des conducteurs monofilaires de 0,25 à 6 mm², ainsi que des conducteurs souples ou multifilaires de 0,25 à 4 mm², avec ou sans embout selon les cas. Cette polyvalence facilite l’intégration dans de nombreux circuits de distribution, de commande ou de repérage, avec une technologie de raccordement à vis appréciée pour les interventions de câblage nécessitant un serrage direct et maîtrisé.

Format compact pour une implantation propre et rationnelle

Avec une largeur de 6 mm et une hauteur de 46,5 mm, ce bloc de jonction Legrand Viking 3 s’intègre facilement dans les ensembles où la densité de câblage doit rester compatible avec une bonne lisibilité. Son corps isolant en thermoplastique est pensé pour un montage aligné sur rail, ce qui aide à organiser les départs et traversées de conducteurs de manière ordonnée. Le format est particulièrement adapté aux bornes de passage destinées à constituer des rangées homogènes dans les tableaux et armoires.

Repérage visuel clair grâce au coloris rouge

Le coloris rouge permet d’identifier rapidement des circuits spécifiques au sein d’un bornier. Dans une installation comportant plusieurs potentiels, fonctions ou familles de circuits, cette différenciation visuelle améliore la lecture d’ensemble et limite les confusions lors du raccordement, du contrôle ou de la maintenance. C’est un choix pertinent dès lors que le repérage des liaisons doit rester immédiat sans dépendre uniquement du marquage.

Caractéristiques électriques pour circuits jusqu’à 800 V et 32 A

Ce bloc de jonction de passage est donné pour un courant assigné de 32 A et une tension assignée de 800 V. Ces valeurs le destinent à des applications de raccordement nécessitant une borne compacte mais capable d’accompagner des circuits de puissance modérée avec une section de 4 mm². Il constitue ainsi une solution cohérente pour relier deux conducteurs dans un bornier en conservant une implantation sobre et techniquement adaptée aux usages de câblage courants.

Conçu pour le montage sur rail DIN 35 mm

Le bloc se monte sur rail DIN 35 mm, un standard largement utilisé dans les coffrets et armoires électriques. Cette compatibilité simplifie l’intégration dans les ensembles existants comme dans les montages neufs. La série Viking 3 est également pensée pour faciliter l’assemblage de plusieurs blocs côte à côte afin d’obtenir des borniers réguliers, bien maintenus et faciles à compléter selon l’évolution du câblage.

Une borne de passage utile pour les tableaux, coffrets et armoires

Ce bloc de jonction à vis 4 mm² rouge répond aux besoins des professionnels qui souhaitent raccorder proprement deux conducteurs sur une borne de passage dédiée. Il convient particulièrement aux installations où la compacité, le repérage couleur, la compatibilité rail DIN et la souplesse de raccordement sur différentes sections de fils sont des critères déterminants. Pour un bornier clair, évolutif et techniquement cohérent, ce modèle Viking 3 trouve naturellement sa place dans les ensembles de connexion et de câblage.
