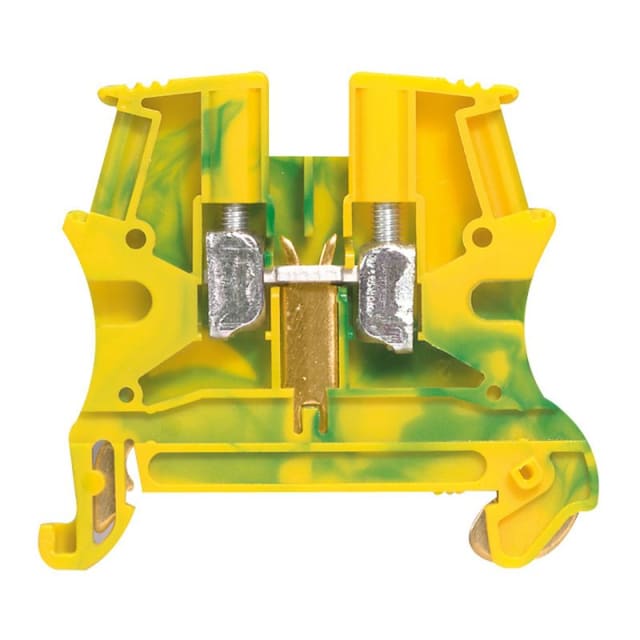

Bornier à vis terre 10 mm² Viking pas de 10 037173

Bornier à vis de terre 10 mm² pour raccordement sur rail DIN

Ce bornier à vis terre Viking 3 est conçu pour réaliser un raccordement de protection clair et compact dans les tableaux, armoires et ensembles de câblage. Son format au pas de 10 mm permet une implantation ordonnée sur rail DIN 35 mm, tout en conservant une capacité adaptée aux conducteurs de section 10 mm². Sa finition vert/jaune facilite l’identification immédiate de la fonction de mise à la terre dans l’installation.

Connexion de protection dédiée avec pied métal

Ce bloc de jonction de terre est prévu pour le conducteur de protection et dispose d’un pied métal, configuration recherchée pour assurer la continuité fonctionnelle de la liaison de terre sur rail. Avec 1 niveau et 2 bornes par niveau, il permet une jonction simple entrée/sortie, pratique pour distribuer ou prolonger un conducteur de protection dans une rangée de borniers.

Raccordement à vis adapté aux sections courantes en câblage d’armoire

Le raccordement à vis convient aux usages où l’on recherche un serrage franc et une connexion lisible lors du montage. La borne est donnée pour une section nominale de 10 mm², avec un courant assigné de 57 A et une tension assignée de 800 V. Elle répond ainsi aux besoins des montages de distribution et de câblage de protection nécessitant une borne de terre bien dimensionnée et facile à intégrer.

Implantation compacte et lecture rapide dans le coffret

Avec une largeur de 10 mm, une hauteur de 46,5 mm et une profondeur de 52,5 mm, ce bornier trouve facilement sa place dans les ensembles où l’espace sur rail doit être optimisé sans sacrifier la lisibilité. Le repérage visuel vert/jaune aide à structurer la rangée de bornes et à distinguer immédiatement la fonction terre des autres potentiels présents dans le coffret.

Corps isolant thermoplastique et usage en environnement d’installation

Le corps isolant en thermoplastique est adapté aux contraintes habituelles de l’installation électrique intérieure. La borne est prévue pour fonctionner entre -5 et 40 °C et présente une classe d’inflammabilité UL 94 V2. Ces caractéristiques en font une solution cohérente pour les montages de connexion et de câblage où la régularité d’encombrement et la simplicité d’intégration sur rail DIN sont essentielles.

Compatible avec les exigences de câblage technique de la gamme Viking 3

Intégré à la série Viking 3, ce bornier s’inscrit dans une logique de montage modulaire appréciée pour les ensembles de bornes à vis. Il ne comporte pas de niveaux pontés en interne, ce qui laisse une lecture simple de la fonction de jonction de terre. Une plaque de fermeture est requise pour finaliser correctement l’extrémité de la rangée selon la configuration retenue.

Un choix pertinent pour la mise à la terre en tableau et armoire

Ce bornier à vis terre 10 mm² convient particulièrement aux professionnels recherchant une borne de terre au pas de 10 mm pour rail DIN 35 mm, dans des applications de raccordement, de distribution de conducteur de protection et d’organisation de coffret. Sa conception 1 entrée/1 sortie, son format compact et son identification immédiate en vert/jaune en font un composant adapté aux montages propres, lisibles et fonctionnels.
