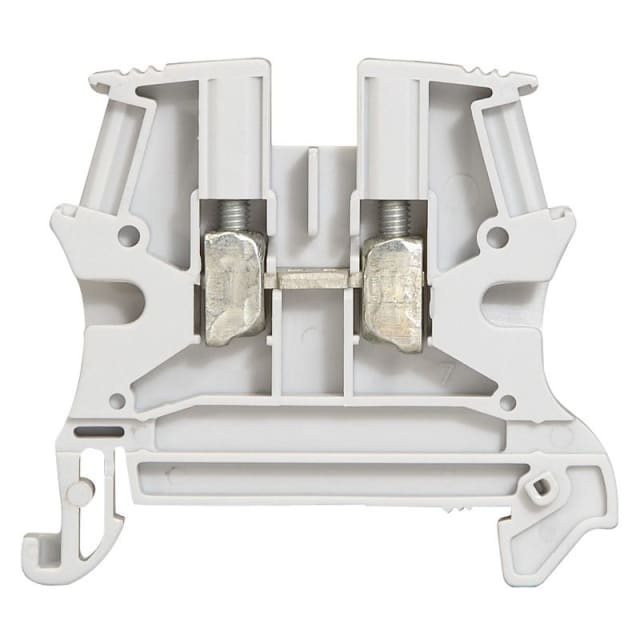

Bloc de jonction à vis 6 mm² gris Viking 3 037162

Bloc de jonction à vis 6 mm² pour câblage de tableau sur rail DIN

Ce bloc de jonction à vis Viking 3 en coloris gris est conçu pour assurer le raccordement de conducteurs dans les tableaux électriques et ensembles de distribution. Son format de borne de passage à 1 étage avec 2 positions de serrage convient aux liaisons simples, propres et lisibles, notamment lorsqu’il faut distribuer ou reprendre un conducteur sans ajouter de complexité au câblage. Son montage sur rail DIN 35 mm facilite l’intégration dans les armoires, coffrets et platines équipées selon les standards de l’installation électrique.

Connexion à vis adaptée aux sections courantes jusqu’à 6 mm² souple

Cette borne accepte les conducteurs rigides de 0,5 à 10 mm², les conducteurs souples de 0,25 à 6 mm² ainsi que les conducteurs souples avec embout de 0,25 à 6 mm². Ce niveau de compatibilité la rend particulièrement pratique pour les câblages de puissance modérée, les départs auxiliaires, les liaisons de commande et les raccordements internes de tableau. Le serrage à vis reste une solution appréciée lorsqu’on recherche un maintien mécanique franc et une connexion simple à contrôler lors de l’installation ou de la maintenance.

Format compact avec pas de 8 mm pour une implantation ordonnée

Avec une largeur de 8 mm, une hauteur de 46,5 mm et une profondeur de 52,5 mm, ce bloc de jonction offre un bon compromis entre capacité de raccordement et encombrement sur rail. Son pas de 8 mm permet de constituer des rangées nettes et cohérentes dans les tableaux, tout en conservant une lecture claire des circuits. Ce gabarit est bien adapté aux configurations où l’optimisation de l’espace compte autant que la facilité de repérage et d’intervention.

Caractéristiques électriques adaptées aux besoins de distribution et de raccordement

Prévu pour un courant nominal de 41 A et une tension nominale de 800 V, ce bloc de jonction de passage répond aux besoins de raccordement rencontrés dans de nombreux ensembles de câblage électrique. Il permet de traiter des circuits nécessitant une borne de passage stable et clairement identifiée, dans un format simple à intégrer. Sa version grise s’inscrit naturellement dans les repérages usuels des circuits standards au sein d’un bornier.

Corps isolant thermoplastique pour usage en environnement de tableau

Le corps isolant en thermoplastique est conçu pour un usage en environnement d’appareillage et de distribution. La borne fonctionne dans une plage de température de -5 à 40 °C, ce qui correspond aux conditions couramment rencontrées dans les armoires et coffrets installés en intérieur technique. La classification UL 94 V2 complète cet ensemble de caractéristiques pour les applications de raccordement où le choix du matériau isolant fait partie des critères d’intégration.

Configuration 1 jonction pratique pour les liaisons de passage

Grâce à sa conception à 1 jonction avec 1 entrée et 1 sortie, cette borne Viking 3 est particulièrement indiquée pour réaliser une continuité de conducteur de façon claire et structurée. Elle s’utilise aussi bien pour organiser un bornier de répartition que pour simplifier les raccordements intermédiaires dans un tableau électrique. Cette architecture de passage convient aux montages où l’objectif est de garder un cheminement logique des conducteurs et un accès direct aux points de serrage.

Préparation de bornier cohérente avec accessoires de fermeture

Cette borne nécessite une plaque de fermeture, point important à anticiper lors de la composition du bornier. Cette exigence permet de finaliser l’ensemble de raccordement de manière propre, notamment en extrémité de rangée. La finition Ex e indiquée apporte en outre un niveau d’adéquation supplémentaire pour les configurations où cette caractéristique est recherchée dès la sélection du matériel. Pour l’installateur, cela facilite le choix d’une borne de passage précise, bien identifiée et adaptée à une implantation technique rigoureuse.
