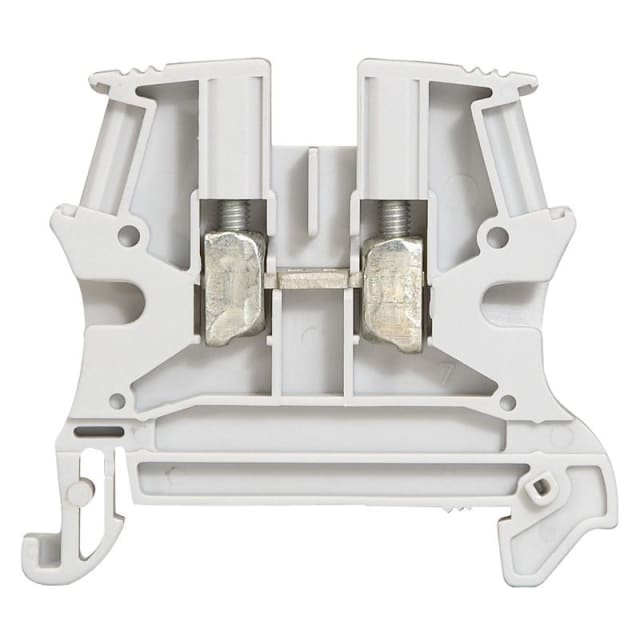

Bloc de jonction à vis 2,5 mm² gris pas 5 mm 037160

Bloc de jonction de passage à vis 2,5 mm² pour câblage sur rail DIN

Ce bloc de jonction à vis 2,5 mm² gris au pas de 5 mm est conçu pour le raccordement de conducteurs dans les tableaux électriques et armoires de distribution. En version de passage avec 1 entrée et 1 sortie, il permet d’assurer une liaison simple, lisible et compacte entre deux conducteurs, tout en conservant une implantation propre sur rail DIN 35 mm. Son format étroit de 5 mm aide à optimiser la place disponible dans les ensembles de câblage denses.

Connexion à vis adaptée aux conducteurs rigides et souples

Cette borne de passage accepte des conducteurs rigides de 0,25 à 4 mm² et des conducteurs souples de 0,25 à 2,5 mm², pour une grande souplesse d’utilisation en câblage de commande, de distribution ou d’interface. Le serrage à vis convient particulièrement aux installations où l’on recherche un raccordement direct, clair à contrôler et simple à reprendre lors des opérations de modification ou de maintenance. Avec ses 2 positions de serrage, ce bloc assure une jonction unique, nette et fonctionnelle.

Format compact Viking 3 pour tableaux électriques bien organisés

Issu de la gamme Viking 3, ce bloc de jonction mononiveau s’intègre facilement dans les rangées de bornes grâce à ses dimensions compactes de 46,5 mm de hauteur et 52,5 mm de profondeur. Son corps isolant en thermoplastique et sa finition grise permettent une intégration homogène dans les borniers standards. Ce type de borne est particulièrement adapté aux montages où la lisibilité du câblage, la continuité de passage et l’optimisation de l’encombrement sont essentielles.

Capacité électrique adaptée aux circuits de commande et de distribution

Avec une section nominale de 2,5 mm², un courant assigné de 24 A et une tension assignée de 800 V, ce bloc de jonction répond aux besoins des circuits nécessitant une borne de passage compacte mais capable de supporter des usages techniques courants en tableau. Il convient pour structurer les départs, renvois ou prolongements de conducteurs dans un ensemble de raccordement, tout en gardant une séparation claire entre chaque point de connexion.

Montage sur rail DIN 35 mm pour une intégration rapide

Prévu pour une pose sur rail DIN 35 mm, ce bloc se met en place dans les coffrets et tableaux sans accessoire complexe de fixation. Ce mode de montage facilite la composition de borniers évolutifs et ordonnés, avec la possibilité de créer des alignements cohérents selon les fonctions du tableau. Son pas de 5 mm permet de densifier le câblage sans sacrifier la clarté de repérage ni l’accessibilité aux vis de serrage.

Conception pensée pour les environnements techniques d’armoire

Le corps isolant en thermoplastique fonctionne dans une plage de température de -5 à 40 °C et présente une classe d’inflammabilité UL 94 V2. Cette borne dispose d’une version antidéflagrante et nécessite une plaque de fermeture pour constituer un ensemble de bornier complet selon l’implantation retenue. L’étage n’étant pas relié en interne à un autre niveau, elle convient aux montages où l’on souhaite conserver une jonction simple, indépendante et parfaitement maîtrisée.

Un choix pertinent pour les bornes de passage 2,5 mm² en tableau

Ce bloc de jonction à vis gris est une solution adaptée pour réaliser des raccordements de passage précis dans les tableaux électriques, coffrets de commande et ensembles de distribution. Sa compatibilité avec plusieurs sections de conducteurs, son faible encombrement et son montage sur rail DIN en font une borne particulièrement intéressante pour les professionnels recherchant une implantation propre, rationnelle et efficace autour d’un format 2,5 mm² standard.
