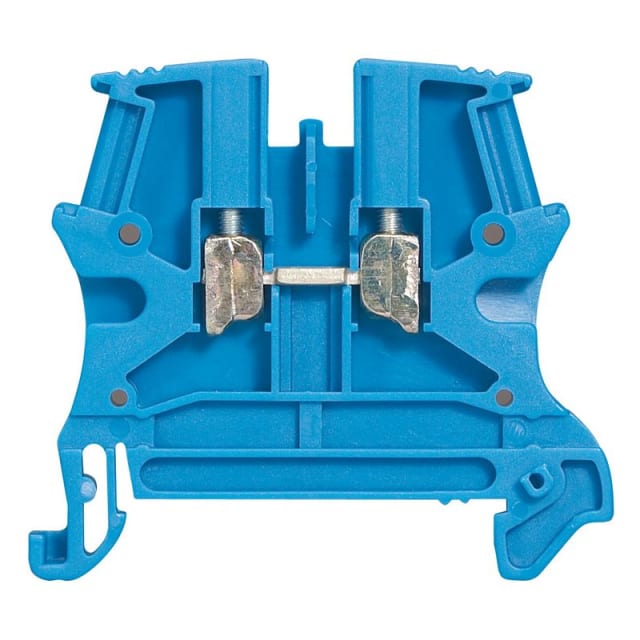

Bloc de jonction à vis 16 mm² bleu Viking 3 037104

Bloc de jonction à vis 16 mm² pour raccordement de puissance sur rail

Ce bloc de jonction à vis Viking 3 est conçu pour assurer une liaison de passage simple et nette entre deux conducteurs cuivre, avec 1 entrée et 1 sortie. Sa section nominale de 16 mm² en fait une solution adaptée aux circuits nécessitant un raccordement de section importante, tout en conservant un encombrement maîtrisé grâce à un pas de 12 mm. C’est un choix pertinent pour les tableaux, armoires et ensembles de distribution où la lisibilité du câblage et la tenue du raccordement sont essentielles.

Repérage bleu dédié au conducteur de neutre

Sa couleur bleue permet une identification immédiate des circuits de neutre dans l’installation. Ce repérage visuel facilite l’organisation du bornier, réduit les risques d’erreur lors du câblage et simplifie les opérations de contrôle ou de maintenance. Dans un coffret ou une armoire électrique, cette distinction est particulièrement utile pour garder une implantation claire dès la pose.

Connexion à vis compatible avec conducteurs rigides et souples

Ce bloc accepte les conducteurs rigides de 1,5 à 25 mm² ainsi que les conducteurs souples de 4 à 16 mm², avec ou sans embout. Cette plage de raccordement apporte de la souplesse au moment de composer un bornier, que ce soit pour un câblage de distribution, de renvoi ou d’interconnexion. La technologie de connexion à vis convient aux installations où l’on recherche un serrage franc et une adaptation à différents types de conducteurs selon les contraintes du chantier ou de l’atelier.

Calibré pour les circuits jusqu’à 76 A et 800 V

Avec un courant assigné de 76 A et une tension assignée de 800 V, ce bloc de jonction à vis 16 mm² répond aux besoins des circuits de raccordement exigeant une capacité électrique cohérente avec des sections supérieures. Il s’intègre dans les ensembles où la continuité électrique, la compacité du bornier et la bonne séparation des circuits comptent autant que la facilité de mise en œuvre.

Montage direct sur rail symétrique 7,5 mm ou 15 mm

Le bloc se monte sur rail symétrique compatible en profondeur 7,5 mm et 15 mm. Cette compatibilité facilite son intégration dans de nombreuses armoires et coffrets. Dans la gamme Viking 3, le corps isolant est pensé pour permettre un alignement propre des blocs sur le rail, ce qui contribue à obtenir un bornier plus ordonné et plus facile à exploiter lors du câblage.

Format Viking 3 pratique pour composer un bornier organisé

Son format de passage à 1 jonction permet de construire un bornier clair, fonction par fonction. Le pas de 12 mm offre un bon compromis entre capacité de raccordement et densité d’implantation. Ce type de borne convient particulièrement lorsque l’on souhaite distribuer des conducteurs de neutre de section importante sans multiplier inutilement l’espace occupé dans l’enveloppe.

Une borne de passage adaptée aux installations de câblage structurées

Ce bloc de jonction à vis bleu Viking 3 s’adresse aux montages où l’on attend une connexion de passage simple, identifiable et compatible avec plusieurs configurations de conducteurs. Il trouve naturellement sa place dans les applications de raccordement en coffret, tableau ou armoire, dès lors qu’il faut relier proprement deux conducteurs cuivre autour d’un point de connexion dédié au neutre.
