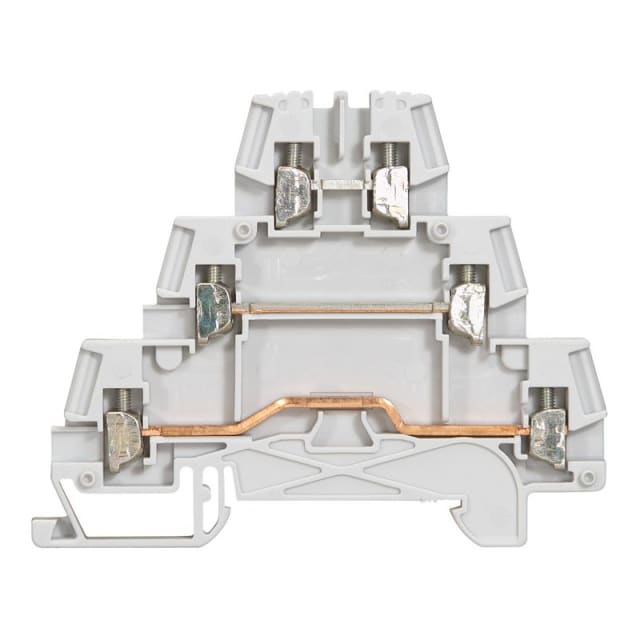

Bloc de jonction à vis 3 étages 2,5 mm² gris 037151

Bloc de jonction à vis 3 étages 2,5 mm² pour câblage compact sur rail DIN

Ce bloc de jonction à vis 3 étages 2,5 mm² gris de la gamme Viking 3 est conçu pour réaliser un raccordement de passage clair et dense dans les armoires, coffrets et ensembles de commande. Son format à 3 étages permet d’augmenter le nombre de connexions dans un encombrement réduit, avec un pas de 5 mm et une largeur de seulement 5 mm. Il s’intègre sur rail DIN 35 mm pour une implantation propre et structurée dans les tableaux et équipements de câblage.

Configuration 3 étages adaptée aux montages de commande et de capteurs

Avec ses 3 jonctions réparties sur 3 niveaux, ce bornier répond particulièrement bien aux montages nécessitant plusieurs liaisons dans un espace limité. Cette architecture facilite l’organisation des conducteurs dans les circuits de commande, d’automatisme ou de distribution secondaire. Elle convient aux applications où l’on souhaite regrouper plusieurs potentiels ou simplifier le raccordement de capteurs et d’actionneurs sans multiplier les blocs sur le rail.

Connexion à vis pour conducteurs souples et rigides jusqu’à 2,5 mm² nominal

Le raccordement s’effectue par vis, sur les deux modes de connexion prévus par le bloc. La section nominale de 2,5 mm² en fait une solution polyvalente pour les circuits de câblage courants. Il accepte les conducteurs monofilares de 0,25 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm² ainsi que les conducteurs à brins fins de 0,25 à 4 mm² sans gaine, et de 0,25 à 2,5 mm² avec gaine. Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en atelier, en coffret ou sur machine.

Tenue électrique adaptée aux circuits de raccordement usuels

Ce bloc de jonction est donné pour un courant de dimensionnement de 24 A et une tension de dimensionnement de 400 V. Ces caractéristiques le destinent aux raccordements de passage dans les installations où la lisibilité du bornier et la bonne répartition des circuits sont essentielles. Le corps isolant en thermoplastique participe à une intégration cohérente dans les ensembles de connexion et de câblage à usage technique.

Montage rapide et alignement soigné sur rail DIN

Prévu pour une pose sur rail DIN 35 mm, ce bloc de jonction Viking 3 s’installe facilement dans les enveloppes électriques standard. Sa conception compacte favorise un câblage ordonné, tandis que le maintien entre blocs de la gamme facilite l’alignement sur le rail et la manipulation lors du montage. Le format 3 étages permet de gagner de la place sans sacrifier la lisibilité générale du bornier lorsqu’il est correctement repéré et organisé.

Compatibilité avec les liaisons équipotentielles de la gamme Viking 3

Ce modèle est prévu pour recevoir des peignes de liaison équipotentielle à insertion automatique sur l’étage supérieur, avec 2 zones dédiées selon la configuration de la gamme. Cet avantage est particulièrement utile pour distribuer un potentiel commun sur plusieurs bornes dans les montages répétitifs. Dans les applications de commande ou de capteurs, cela permet de rationaliser le câblage et de limiter les pontages manuels entre blocs.

Dimensions utiles pour les implantations denses en coffret

Avec une largeur de 5 mm et une hauteur de 67,5 mm, ce bloc de jonction gris est pensé pour les implantations où chaque millimètre compte. Sa forme étagée aide à exploiter la hauteur plutôt que la largeur du rail, ce qui constitue un avantage concret dans les coffrets compacts ou les rangées fortement chargées. Sa température de service de -5 à 40 °C permet son usage dans les environnements de câblage correspondant à cette plage d’exploitation.
