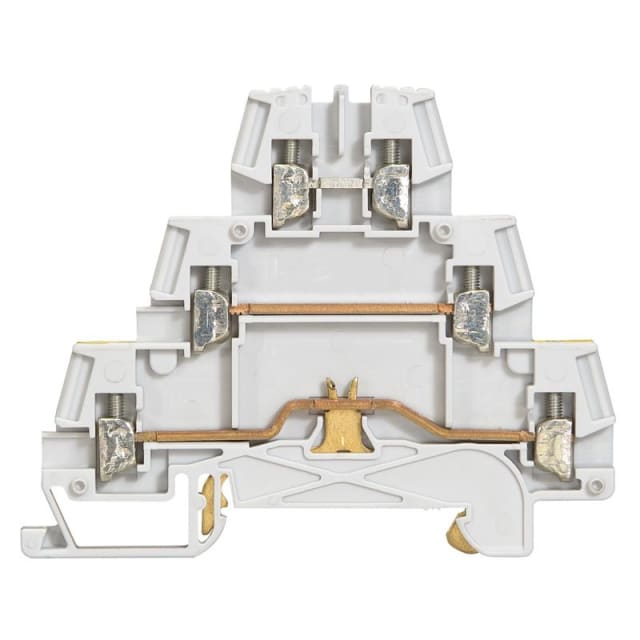

Bloc de jonction à vis 3 étages 2,5 mm² pour câblage compact sur rail DIN

Ce bloc de jonction à vis 3 étages 2,5 mm² de la série Viking 3 est conçu pour regrouper plusieurs potentiels dans un encombrement réduit. Sa largeur de seulement 5 mm permet d’optimiser l’espace disponible dans l’armoire tout en conservant une organisation claire du câblage. La configuration à 3 étages avec 2 réglettes à bornes par étage convient particulièrement aux montages où la densité de raccordement doit rester élevée sans compliquer l’intervention.

Configuration phase, neutre et terre adaptée aux raccordements d’installation

Cette version est pensée pour les applications de raccordement phase, neutre et terre, avec repérage multicolore. Elle facilite la structuration des circuits dans les ensembles de connexion et de câblage, notamment lorsqu’il faut distribuer ou reprendre plusieurs conducteurs sur un bornier unique. Ce format est bien adapté aux installations techniques où la lisibilité et la séparation fonctionnelle des liaisons sont importantes.

Raccordement à vis précis et compatible avec plusieurs types de conducteurs

Le raccordement à vis autorise une connexion maîtrisée sur conducteurs monofilaire de 0,25 à 4 mm², sur conducteurs à brins fins sans gaine de 0,25 à 4 mm², ainsi que sur conducteurs multifilaires ou souples avec gaine de 0,25 à 2,5 mm². Cette polyvalence simplifie le travail de câblage en atelier comme sur chantier, notamment lorsque différents types de fils coexistent dans le même coffret. L’entrée ergonomique des conducteurs facilite en outre l’insertion lors du montage.

Caractéristiques électriques adaptées aux circuits de commande et de distribution

Avec une tension de dimensionnement de 400 V et un courant assigné de 24 A, ce bloc de jonction répond aux besoins courants de raccordement en environnement de distribution et de commande. Sa section nominale de 2,5 mm² en fait un choix cohérent pour les montages nécessitant un bon compromis entre compacité, capacité de raccordement et tenue électrique dans les ensembles sur rail DIN.

Montage sur rail DIN 35 mm avec manipulation pratique en armoire

Le bloc se monte sur rail DIN 35 mm, ce qui permet une intégration directe dans les coffrets et tableaux équipés de rails standards. La conception Viking 3 prévoit un maintien pratique entre blocs pour favoriser l’alignement sur le rail, tout en permettant le montage ou le retrait d’un élément sans déposer l’ensemble adjacent. C’est un avantage concret pour les extensions de borniers, les modifications de circuits et les opérations de maintenance.

Format 3 étages efficace pour gagner de la place dans le coffret

Grâce à sa construction sur 3 niveaux, ce bloc de jonction concentre plusieurs raccordements dans une emprise frontale réduite. Avec une hauteur de 67,5 mm et une largeur de 5 mm, il aide à conserver un bornier ordonné même lorsque l’espace disponible est limité. Ce type de borne est particulièrement pertinent pour les installations où la rationalisation du volume interne du coffret fait partie des priorités de conception.

Corps isolant thermoplastique et plage de service pour usage en environnement technique

Le corps isolant en thermoplastique est prévu pour un usage en environnement d’installation électrique, avec une température de service comprise entre -5 et 40 °C. Cette conception convient aux armoires, coffrets et ensembles de raccordement installés dans des conditions d’exploitation usuelles. Pour l’installateur, cela se traduit par un produit adapté aux usages de connexion et de câblage nécessitant une mise en œuvre nette et structurée.
