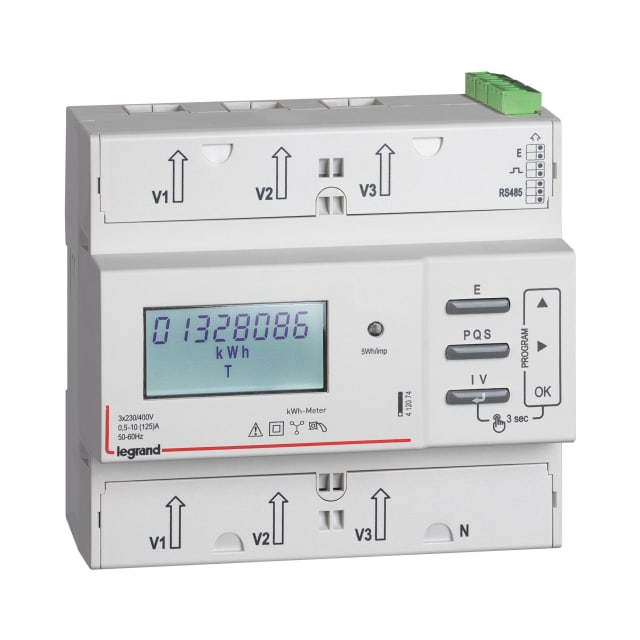

Compteur électrique triphasé direct 125A RS485 412074

Compteur électrique triphasé direct 125A avec communication RS485

Ce compteur électrique triphasé direct 125A EMDX3 est conçu pour la mesure et l’affichage des consommations sur circuit triphasé, en aval d’une distribution électrique. Son raccordement direct permet d’éviter l’ajout de transformateurs de courant sur les installations compatibles, ce qui simplifie l’intégration dans un tableau modulaire tout en conservant une lecture claire et exploitable des données énergétiques.

Mesure d’énergie adaptée au suivi des consommations

Ce modèle électronique mesure l’énergie active et apparente, avec une classe de précision B et un affichage numérique lisible. Il convient aux applications où l’on souhaite suivre précisément les consommations d’une ligne triphasée, mettre en place un sous-comptage ou contrôler différents départs dans un environnement tertiaire, technique ou résidentiel évolué. La gestion en double tarif avec commande tarifaire externe permet également d’intégrer le comptage dans une logique d’analyse plus fine des usages.

Raccordement triphasé 4 conducteurs en mesure directe

Prévu pour une configuration quatre conducteurs, ce compteur accepte une tension nominale de 197 à 265 V en N-L et de 340 à 465 V en L-L, avec une fréquence de 47 à 63 Hz. Son courant maximal de 125 A en fait une solution pertinente pour des départs ou équipements nécessitant un comptage direct de forte intensité. Le principe de mesure directe apporte un gain de simplicité au câblage sur les installations compatibles, tout en facilitant le repérage et l’exploitation des informations au tableau.

Intégration simple sur rail DIN dans les tableaux modulaires

Ce compteur se monte sur rail DIN, dans un format modulaire de 6 unités, avec des dimensions de 107,2 mm de largeur, 111,5 mm de hauteur et 65,6 mm de profondeur. Ce format permet une intégration cohérente dans les tableaux électriques et coffrets de distribution lorsqu’un comptage triphasé communicant doit être ajouté sans recourir à un appareil déporté. Son indice de protection IP54 apporte une protection adaptée à l’usage de l’appareil dans son environnement de pose prévu.

Sortie impulsion S0 et interface RS485 pour supervision

L’appareil dispose d’une sortie d’impulsions optique en mode S0 ainsi que d’une interface RS485, ce qui facilite la remontée d’informations vers un système de supervision, une GTB, un automate ou un dispositif de suivi énergétique. Le taux d’impulsions configurable de 0,001 à 100 Imp/kWh ou kvarh offre une souplesse d’adaptation selon l’architecture de comptage mise en place. Cette double possibilité de communication permet de répondre aussi bien aux besoins de télérelève simple qu’aux installations demandant une intégration plus structurée.

Fonctions utiles pour le contrôle et l’exploitation des données

Ce compteur intègre un blocage retour ainsi qu’un code de blocage, des fonctions utiles lorsque l’on souhaite sécuriser l’exploitation des index et conserver une cohérence de lecture dans le temps. L’étalonnage d’origine répond aux attentes des installateurs et exploitants recherchant un appareil prêt à être mis en service pour le suivi énergétique interne. L’affichage numérique permet une consultation locale rapide des informations sans dépendre exclusivement d’un outil de supervision.

Un choix pertinent pour le sous-comptage triphasé communicant

Grâce à l’association du comptage triphasé direct jusqu’à 125 A, du double tarif, de la sortie impulsion S0 et de la communication RS485, ce compteur EMDX3 répond bien aux besoins de sous-comptage moderne dans les tableaux de distribution. Il permet de suivre un atelier, une zone technique, une borne d’équipements ou un départ spécifique avec une solution compacte, lisible et pensée pour l’exploitation des données énergétiques au quotidien.
