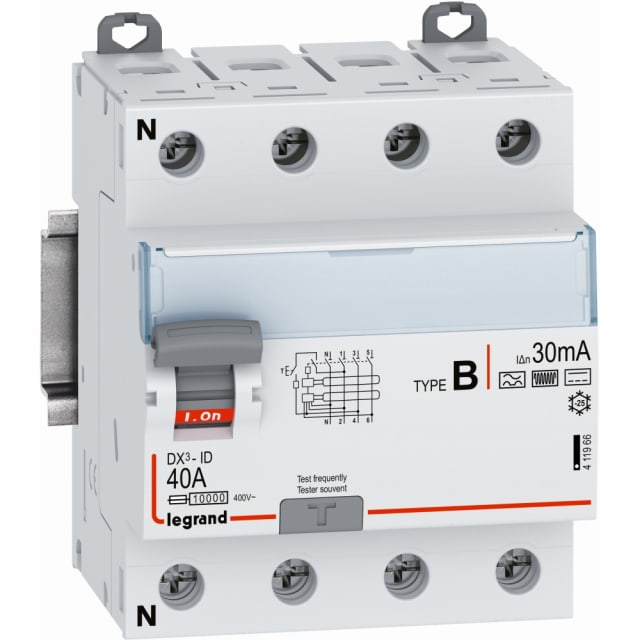

Interrupteur différentiel type B 4P 40A 30mA 411966

Protection différentielle tétrapolaire type B pour installations exigeantes

L’interrupteur différentiel type B 4P 40A 30mA DX3 est conçu pour assurer une protection différentielle sur réseaux triphasés avec neutre, en coupant instantanément l’alimentation en cas de défaut d’isolement. Sa sensibilité de 30 mA permet une protection efficace des personnes, tandis que son format tétrapolaire convient aux tableaux électriques alimentant des circuits en 230/400 V.

Détection étendue des courants de défaut

La technologie type B permet la détection des courants différentiels alternatifs, pulsés et continus lissés, avec une prise en compte des défauts à haute fréquence. Ce positionnement le rend particulièrement adapté aux environnements électriques comportant des équipements électroniques de puissance, variateurs ou usages techniques nécessitant une détection plus large qu’un appareillage différentiel standard. Le micro-retard intégré contribue à mieux supporter certaines perturbations transitoires d’exploitation.

Calibre 40 A et sensibilité 30 mA pour une protection ciblée

Avec un courant nominal de 40 A, ce modèle répond aux besoins de nombreux départs ou ensembles de circuits nécessitant une protection différentielle dédiée. Son seuil de déclenchement de 30 mA est adapté à la protection des personnes contre les contacts indirects. Cette combinaison 40 A / 30 mA en fait un interrupteur différentiel pertinent lorsque l’on recherche une coupure rapide sur défaut tout en conservant un encombrement maîtrisé dans le tableau.

Format 4 modules pratique pour coffret sur rail DIN

Issu de la série DX3, cet interrupteur différentiel se monte sur barre DIN et occupe 4 unités de division, ce qui facilite son intégration dans les coffrets et tableaux de distribution. Sa profondeur totale de 44 mm favorise une implantation nette dans les enveloppes modulaires. Le raccordement accepte des sections de conducteurs étendues, jusqu’à 50 mm² en monofilaire et 35 mm² en multifilaire, ce qui laisse une vraie souplesse au moment du câblage.

Conçu pour le câblage modulaire et les accessoires de tableau

Ce modèle peut recevoir des dispositifs supplémentaires compatibles de la gamme, ce qui simplifie les évolutions de tableau et l’adaptation aux contraintes de chantier. Il peut également être alimenté selon différentes configurations de câblage modulaire. La présence d’un dispositif de verrouillage apporte un avantage pratique lors des interventions de maintenance ou d’exploitation, en aidant à sécuriser la position de l’appareil.

Tenue électrique adaptée aux tableaux de distribution

Sa tension assignée de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux courants de choc de 3 kA participent à une utilisation adaptée aux exigences courantes des tableaux électriques. La résistance au court-circuit conditionnelle de 10 kA constitue un point important pour les installations où la coordination des protections doit rester cohérente avec le niveau de contrainte électrique du tableau.

Utilisation en environnement intérieur de tableau

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être intégré dans un coffret ou une armoire assurant la protection adaptée de l’ensemble. Sa plage de fonctionnement de -25 à 60 °C et son degré de pollution 2 le destinent aux environnements d’installation usuels pour appareillage modulaire. Son coloris gris RAL 7035 s’intègre visuellement de façon homogène dans les ensembles de distribution modernes.

Un choix précis pour sécuriser un tableau avec détection type B

Choisir un interrupteur différentiel type B 4P 40A 30mA DX3, c’est sélectionner un appareillage spécifiquement orienté vers les applications où la nature des courants de défaut impose une détection avancée. Pour un projet de tableau électrique nécessitant un interrupteur différentiel tétrapolaire type B compact, lisible et compatible avec une logique de distribution modulaire, ce modèle apporte une réponse claire et techniquement cohérente.
