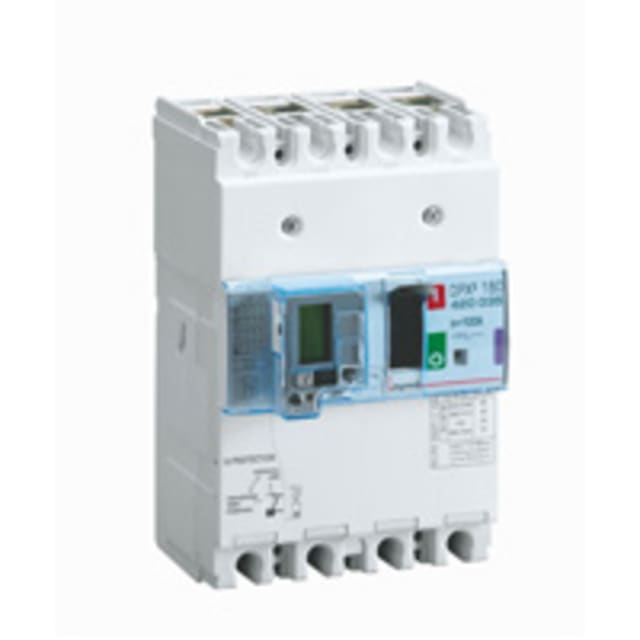

Disjoncteur différentiel 4P 100A 16kA 400V 420035

Disjoncteur différentiel 4P 100A pour protection de puissance en tableau

Ce disjoncteur différentiel 4 pôles 100 A de la gamme DPX³ 160 est conçu pour assurer la protection des départs de puissance en distribution électrique. Sa conception magnétothermique avec fonction différentielle intégrée permet de réunir dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts d’isolement. En version 4P, il convient aux installations nécessitant la coupure simultanée de l’ensemble des pôles, avec un format adapté à une intégration propre dans un tableau ou un coffret.

Pouvoir de coupure 16 kA et protection complète des circuits

Avec un pouvoir de coupure de 16 kA à 400 V, ce disjoncteur différentiel 4P 100A est dimensionné pour des environnements où une protection robuste des circuits est attendue. Son courant nominal de 100 A lui permet de couvrir des départs importants, tandis que la zone de réglage de surcharge de 80 à 100 A facilite l’ajustement au plus près des besoins de l’installation. Le déclenchement de court-circuit à 1000 A contribue à une coupure rapide en cas de défaut brutal, afin de mieux maîtriser les conséquences d’un incident électrique sur l’équipement en aval.

Version différentielle intégrée pour une protection élargie

L’intérêt de cette version différentielle réside dans l’intégration directe de la protection par mise à terre au sein du disjoncteur de puissance. Cela simplifie le choix du matériel dans les ensembles de distribution où l’on recherche une solution compacte et fonctionnelle. L’appareil complet avec unité de protection permet ainsi de centraliser les fonctions essentielles dans un seul produit, ce qui facilite la lecture du tableau et limite la multiplication des composants.

Configuration 4 pôles adaptée aux installations triphasées avec neutre

Sa configuration 4 pôles répond aux besoins des circuits triphasés avec neutre, lorsque la coupure de tous les conducteurs actifs est requise. Cette architecture est particulièrement adaptée aux départs généraux, sous-tableaux, alimentations d’équipements techniques ou circuits de distribution nécessitant une protection cohérente sur l’ensemble des pôles. La tension de dimensionnement de 220 à 690 V renforce sa polyvalence dans les applications de distribution et de protection de puissance.

Raccordement frontal à vis pour une mise en œuvre nette

Ce disjoncteur DPX³ 160 est équipé d’un raccordement principal à vis avec disposition des connexions en face avant. Cette configuration favorise une installation claire et accessible dans le tableau, en particulier lorsque l’organisation du câblage doit rester lisible lors du montage ou des opérations de contrôle. L’exécution de commande par manette apporte une manipulation directe de l’appareil, pratique pour les opérations de mise sous tension, d’arrêt et d’isolement du départ concerné.

Montage en tableau avec possibilité d’adaptation sur profilé

Conçu comme appareil à encastrer en technique d’insertion définitive, ce modèle s’intègre dans les ensembles de distribution où une implantation stable et structurée est recherchée. Il est également indiqué comme adapté à un montage sur profilés chapeaux, avec option de montage correspondante, ce qui apporte davantage de souplesse selon la configuration du coffret ou du tableau. Cette compatibilité est un vrai avantage pour les intégrateurs qui doivent composer avec des architectures de montage différentes.

Signalisation et auxiliaires pour une exploitation plus pratique

Pour améliorer l’exploitation de l’installation, ce disjoncteur dispose d’un dispositif de signalisation de déclenchement ainsi que d’auxiliaires intégrés avec 1 contact d’ouverture et 1 contact inverseur. La présence d’un déclencheur à sous-tension intégré renforce encore ses possibilités d’intégration dans une logique de sécurité ou de commande. Ces éléments sont particulièrement utiles lorsque le tableau doit remonter des informations d’état, piloter des automatismes ou assurer des fonctions de coupure conditionnelle.

Une solution de protection compacte pour les départs jusqu’à 100 A

Ce disjoncteur différentiel 4P 100A 16kA 400V de la série DPX³ 160 s’adresse aux projets qui demandent une protection de puissance compacte, lisible et bien structurée dans le tableau électrique. Son indice de protection IP30, son format de disjoncteur de puissance et l’intégration des fonctions de protection essentielles en font une solution pertinente pour les tableaux de distribution, protections de départs et ensembles techniques nécessitant un appareil 4 pôles capable de conjuguer coupure, protection magnéto-thermique et fonction différentielle.
