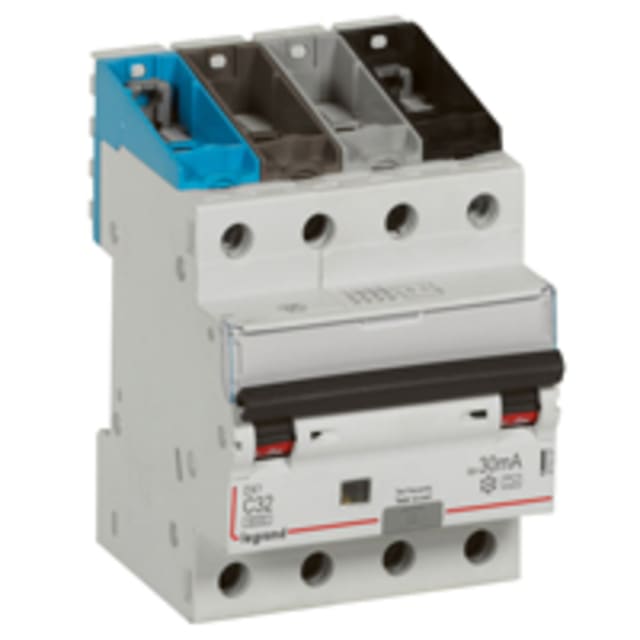

Disjoncteur différentiel 4P 30mA C32 DX³ 411237

Protection différentielle et magnétothermique réunies dans un seul appareil

Ce disjoncteur différentiel 4P 30 mA courbe C 32 A de la série DX³ associe, dans un format compact de 4 modules, la protection des personnes contre les défauts d’isolement et la protection des circuits contre les surcharges et les courts-circuits. Cette configuration permet de sécuriser un départ triphasé avec neutre tout en simplifiant l’intégration dans un tableau électrique. Le seuil différentiel de 30 mA convient aux usages où la protection des personnes est recherchée, tandis que le calibre 32 A répond aux installations nécessitant une intensité nominale adaptée à des départs de puissance modérée.

Format 4 pôles adapté aux réseaux triphasés avec neutre

Avec ses 4 pôles protégés et son neutre raccordable, ce modèle est conçu pour les circuits triphasés 400 V en courant alternatif, à 50 Hz. Il coupe simultanément l’ensemble des conducteurs actifs afin d’apporter une protection cohérente sur les installations où la continuité de coupure sur les quatre voies est attendue. Son encombrement limité à 4 modules facilite son implantation dans les coffrets et tableaux lorsque la densité d’équipement est un critère important.

Type A 30 mA pour la détection des défauts usuels en installation moderne

Le type A permet la détection des courants différentiels alternatifs ainsi que des composantes continues pulsées. C’est un point déterminant pour les circuits alimentant des équipements susceptibles de générer ce type de défaut. Le seuil de sensibilité de 30 mA apporte un niveau de protection adapté aux personnes, tout en restant compatible avec une utilisation courante en distribution terminale. Pour l’installateur, cela signifie un choix pertinent dès lors que le circuit ne relève pas d’un besoin spécifique de type F ou d’une immunité renforcée aux déclenchements intempestifs.

Courbe C 32 A pour les circuits avec appels de courant maîtrisés

La courbe de déclenchement C et le courant nominal de 32 A conviennent aux départs qui peuvent présenter un appel de courant au démarrage sans relever d’usages très fortement inductifs. Ce positionnement permet de protéger efficacement le circuit tout en limitant les coupures non souhaitées liées aux pointes normales d’utilisation. La capacité de coupure nominale de 6 kA selon EN 61009 et la puissance de coupure de 6 kA selon IEC 60947-2 en font un appareil adapté à une distribution basse tension nécessitant une tenue sérieuse face aux défauts de court-circuit.

Intégration pratique dans le tableau avec compatibilité de répartition

Ce disjoncteur différentiel DX³ est pensé pour une mise en œuvre propre dans les tableaux modulaires. Son gabarit 4 modules aide à optimiser l’espace disponible, et la gamme est prévue pour une compatibilité avec des peignes d’alimentation à broches ainsi qu’avec certains peignes à fourches selon la configuration 4 pôles. Pour le professionnel comme pour le tableautier, cela se traduit par une distribution plus lisible, un câblage rationalisé et une intégration cohérente avec l’environnement modulaire de la série DX³.

Caractéristiques utiles pour l’exploitation et la maintenance

L’appareil dispose d’un dispositif de verrouillage, utile pour sécuriser l’organe de protection lors d’opérations de maintenance ou de consignation. Sa profondeur totale de 44 mm favorise son installation dans les enveloppes modulaires où l’espace arrière doit être maîtrisé. Son indice de protection IP20 et son degré de pollution 2 correspondent à une implantation en tableau ou coffret adapté. La résistance au courant de choc de 0,25 kA complète l’ensemble pour les environnements de distribution courants.

Un choix pertinent pour compléter une protection de départ en DX³

Ce modèle convient lorsque l’on recherche un disjoncteur différentiel tétrapolaire combinant protection différentielle 30 mA, type A, courbe C et calibre 32 A dans un seul appareillage. Il s’intègre naturellement dans un tableau électrique équipé en modules DX³ et répond à une logique de protection complète sur un départ triphasé avec neutre. Pour l’acheteur, c’est une solution claire pour équiper un circuit nécessitant à la fois la détection des défauts à la terre et la coupure sur surcharge ou court-circuit, sans multiplier les appareils dans le coffret.
