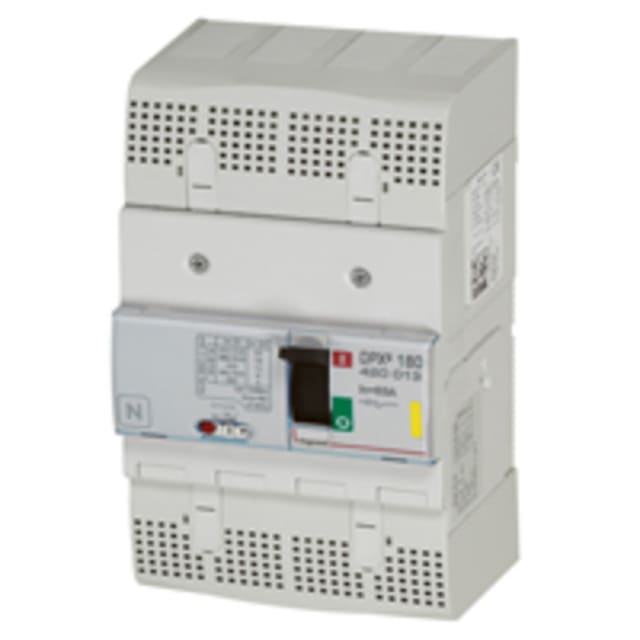

Disjoncteur magnétothermique DPX³ 160 4P 63A 420013

Disjoncteur magnétothermique 4P 63 A pour la protection des départs de puissance

Ce disjoncteur magnétothermique DPX³ 160 en version 4 pôles 63 A est conçu pour assurer la protection des circuits de distribution contre les surcharges et les courts-circuits. Son pouvoir de coupure de 16 kA à 400 V en fait une solution adaptée aux tableaux électriques où la continuité d’exploitation et la sélectivité des protections doivent être correctement maîtrisées. Son format DPX³ 160 répond aux besoins des installations tertiaires et industrielles recherchant un appareil de protection de puissance compact et lisible.

Protection thermique réglable pour un ajustement précis au circuit

Le réglage de surcharge de 50,4 à 63 A permet d’adapter la protection au courant réel du départ protégé. Cet ajustement est particulièrement utile pour affiner le calibre selon les contraintes de l’installation, limiter les déclenchements inadaptés et mieux protéger les conducteurs et récepteurs. La partie magnétique assure quant à elle un déclenchement rapide sur court-circuit, avec un seuil indiqué à 630 A, pour une réaction immédiate en cas de défaut brutal.

Version quadripolaire pour réseaux triphasés avec neutre

Grâce à ses 4 pôles, ce disjoncteur de puissance convient aux distributions triphasées avec neutre nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. Cette configuration est particulièrement indiquée pour la protection de départs alimentant des équipements techniques, armoires de distribution, coffrets de puissance ou installations où la maîtrise complète de la coupure est recherchée. La manette en face avant facilite l’exploitation et la lecture de l’état de l’appareil dans le tableau.

Montage en tableau avec raccordement frontal à vis

Ce modèle est prévu pour une intégration en tableau avec raccordements en face avant, ce qui simplifie l’accès lors du câblage, du contrôle et des opérations de maintenance. Le raccordement principal à vis permet un serrage net et adapté aux environnements de distribution électrique. L’appareil est également annoncé comme compatible avec un montage sur profilé chapeau, ce qui apporte de la souplesse selon l’architecture du coffret ou de l’armoire.

Équipements intégrés utiles à l’exploitation et à la signalisation

Le disjoncteur est livré comme appareil complet avec unité de protection intégrée, ce qui facilite son choix pour un départ prêt à être installé. Il dispose en outre d’un dispositif de signalisation de déclenchement, utile pour repérer rapidement un défaut. La présence d’auxiliaires intégrés avec 1 contact ouvrant et 1 contact inverseur permet d’envisager des fonctions de report d’état, de signalisation ou d’asservissement dans un ensemble de commande et de supervision.

Déclencheur à sous-tension intégré pour fonctions de sécurité

La présence d’un déclencheur à sous-tension intégré apporte une fonction recherchée dans de nombreuses architectures de protection et de commande. Elle permet d’intégrer l’appareil dans des logiques de sécurité, d’arrêt ou de coupure commandée lors d’une chute de tension. Pour les tableaux techniques nécessitant une cohérence entre protection, commande et retour d’information, cette configuration constitue un vrai avantage à l’intégration.

Un disjoncteur DPX³ 160 adapté aux environnements de distribution électrique

Avec sa tension assignée de 220 à 690 V et son indice de protection IP30, ce disjoncteur quadripolaire trouve sa place dans des ensembles de distribution où l’appareil est installé dans une enveloppe adaptée. Il convient aux applications de protection de lignes, sous-distributions et départs de puissance nécessitant un disjoncteur magnétothermique 4P 63 A compact, clair à mettre en œuvre et cohérent avec les exigences d’un tableau électrique professionnel.
