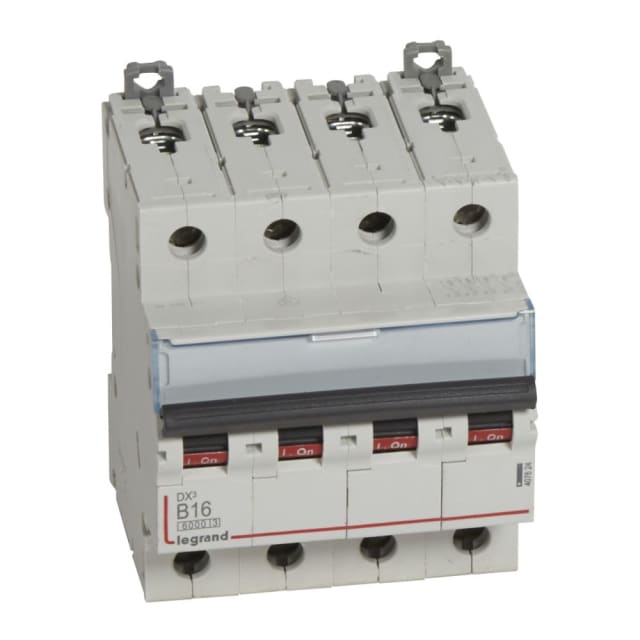

Disjoncteur 4P courbe B 16A 400V DX³ 407624

Disjoncteur modulaire tétrapolaire pour protection 400 V

Ce disjoncteur 4P courbe B 16A 400V de la gamme DX³ est conçu pour la protection des circuits tétrapolaires en courant alternatif. Son format 4 modules facilite l’intégration dans un tableau électrique modulaire, tout en apportant une coupure sur les 4 pôles protégés. Avec un calibre de 16 A et une tension assignée de 400 V, il convient aux installations où la maîtrise de la protection des départs triphasés avec neutre est essentielle.

Courbe B 16 A adaptée aux circuits sensibles aux appels de courant modérés

La courbe de déclenchement B est particulièrement indiquée pour les circuits présentant de faibles pointes de courant au démarrage. Elle permet une protection précise contre les surcharges et les courts-circuits sur des usages où un déclenchement rapide est recherché. En 16 A, ce modèle s’intègre naturellement sur des départs nécessitant une protection calibrée et cohérente avec les sections de conducteurs couramment utilisées en distribution terminale.

Pouvoir de coupure dimensionné pour une protection modulaire performante

Ce disjoncteur DX³ dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et de 6 kA à 400 V. Il affiche également un pouvoir de coupure Icu de 25 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Ces valeurs permettent d’envisager son emploi dans des tableaux où le niveau de court-circuit exige un appareil modulaire capable d’assurer une coupure nette, tout en restant dans un encombrement compact.

Connexion pratique et compatibilité avec différentes sections de câbles

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de serrage apporte de la souplesse au moment du câblage, aussi bien en création qu’en maintenance de tableau. La présence d’un neutre raccordable et le nombre de pôles protégés porté à 4 permettent une mise en œuvre cohérente sur les réseaux nécessitant une protection complète de chaque voie.

Format 4 modules compact pour tableau électrique modulaire

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux où l’optimisation de l’espace est importante. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, et sa conception modulaire permet une implantation claire sur rail dans les ensembles de protection et de distribution électrique.

Caractéristiques électriques utiles en exploitation

Ce modèle fonctionne en AC sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à une bonne adaptation aux contraintes électriques usuelles d’un tableau modulaire. Sa classe de limitation énergétique 3 constitue également un point important pour limiter les effets thermiques et électrodynamiques lors d’un défaut, ce qui contribue à une protection plus maîtrisée des circuits en aval.

Adapté aux environnements techniques et aux extensions de gamme

Le disjoncteur peut recevoir des dispositifs supplémentaires, ce qui facilite son intégration dans une architecture de protection évolutive au sein de la gamme DX³. Il est donné pour une température ambiante de fonctionnement de -25 à 70 °C et pour un degré de pollution 2, des données utiles pour les intégrateurs et tableautiers qui recherchent un appareillage modulaire compatible avec des contraintes d’exploitation variées. Pour un projet de tableau tertiaire ou technique, ce format tétrapolaire 16 A constitue un choix pertinent lorsque la protection 400 V en courbe B est requise.
