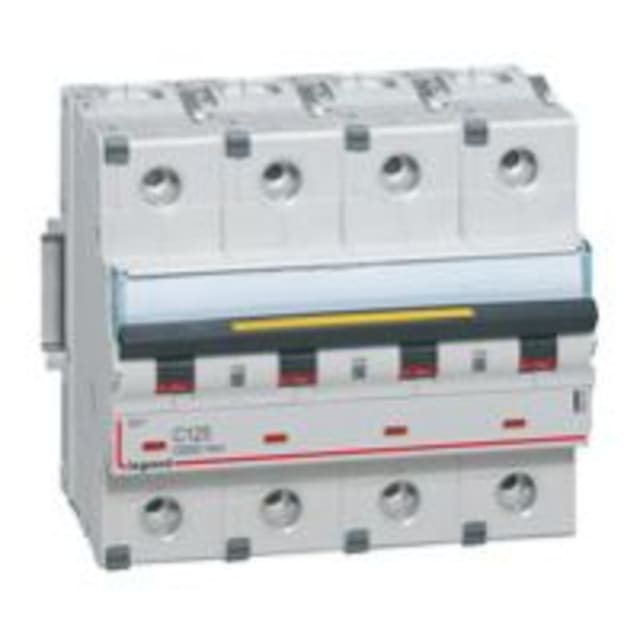

Disjoncteur DX³ 4P courbe C 125A 400V 10kA 409364

Disjoncteur DX³ 4P courbe C 125A 400V 10kA 409364

Ce disjoncteur modulaire DX³ quadripolaire est conçu pour la protection et la distribution des circuits triphasés avec neutre dans les tableaux électriques. Avec un calibre de 125 A, une courbe C et un pouvoir de coupure de 10 kA à 400 V, il répond aux besoins des installations exigeantes où la continuité de service et la sécurité électrique sont prioritaires.

Référencé 409364 chez le fabricant, et identifié sous la référence commerciale 4400423, ce modèle de la série DX³ s’intègre facilement dans une logique de rénovation, d’extension de tableau ou d’équipement de distribution tertiaire et résidentielle collective.

Les atouts du disjoncteur DX³ 4P 125A

4 pôles protégés pour la coupure et la protection des quatre conducteurs. Courbe C , adaptée aux circuits présentant des appels de courant modérés au démarrage. Calibre 125 A pour les installations à forte demande électrique. Pouvoir de coupure 10 kA à 400 V selon EN 60898. Largeur 6 modules pour une intégration claire dans le tableau. Connexion du conducteur neutre prévue. Dispositifs supplémentaires possibles pour faire évoluer l’installation selon les besoins.

Une protection adaptée aux installations de distribution

Ce disjoncteur 4P est destiné aux circuits où il faut protéger à la fois les phases et le neutre, avec une coupure simultanée de l’ensemble des conducteurs. Il convient particulièrement aux tableaux de distribution alimentant des charges importantes, des départs généraux ou des circuits nécessitant une protection renforcée.

Sa courbe C permet de supporter des pointes de courant temporaires plus élevées qu’une courbe plus sensible, ce qui en fait un choix pertinent pour de nombreuses applications courantes en distribution électrique. Le pouvoir de coupure de 10 kA à 400 V apporte un niveau de sécurité adapté aux environnements où le courant de court-circuit peut être significatif.

Caractéristiques techniques essentielles

Nombre de pôles total : 4 Nombre de pôles protégés : 4 Courant nominal : 125 A Courbe de déclenchement : C Tension de dimensionnement : 400 V Type de tension : AC Fréquence : 50 à 60 Hz Pouvoir de coupure assigné Icn à 400 V : 10 kA Pouvoir de coupure assigné Icn à 230 V : 16 kA Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V : 16 kA Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V : 32 kA Tension d’isolement Ui : 500 V Tension nominale de tenue aux chocs Uimp : 4 kV Largeur en unités de division : 6 Profondeur totale : 47 mm Classe de limitation énergétique : 3 Catégorie de surtension : 4 Classe de protection : IP20 Degré de pollution : 2 Température ambiante de fonctionnement : -25 à 70 °C

Compatibilité et installation

Ce disjoncteur est prévu pour un montage modulaire en tableau électrique. Sa largeur de 6 modules facilite la planification de l’implantation avec les autres appareils de protection et de commande.

La présence d’un conducteur neutre à connexion et la possibilité d’ajouter des dispositifs supplémentaires permettent d’adapter l’équipement à l’architecture du tableau. La section de raccordement annoncée couvre :

• Conducteur monofilaire raccordable : 6 à 70 mm²
• Conducteur multifilaire raccordable : 6 à 50 mm²

Avant installation, il convient de vérifier l’adéquation du calibre avec le circuit à protéger, le dimensionnement des conducteurs et les caractéristiques de l’installation amont. Le choix d’un disjoncteur doit toujours être cohérent avec la coordination de protection du tableau.

Pour quels usages choisir ce modèle ?

Ce disjoncteur DX³ 4P 125A s’adresse aux installations où la protection générale ou la protection d’un départ de forte puissance doit être assurée avec un appareil modulaire fiable. Il est particulièrement pertinent pour : les tableaux de distribution triphasés avec neutre ; les départs généraux ou secondaires à fort courant nominal ; les installations tertiaires ou collectives nécessitant une coupure 4 pôles ; les configurations où l’encombrement maîtrisé du tableau est important.

Pourquoi choisir la série DX³ ?

La série DX³ est pensée pour offrir une protection modulaire robuste, claire à intégrer et adaptée aux exigences des tableaux électriques modernes. Ce modèle 4P 125A associe un format compact, une capacité de coupure élevée et des caractéristiques techniques adaptées aux environnements professionnels.

Avec ses références clairement identifiées 409364 et 4400423, ce produit facilite le remplacement d’un appareil existant ou le choix du bon modèle lors de la composition d’un tableau. C’est un point important pour éviter les erreurs de compatibilité et sécuriser l’installation.

Points à vérifier avant commande

Le besoin réel en 125 A sur le circuit concerné. La configuration 4 pôles requise par l’installation. La compatibilité avec la place disponible dans le tableau, soit 6 modules . Le niveau de court-circuit admissible, avec un pouvoir de coupure de 10 kA à 400 V . La cohérence avec les sections de câbles raccordées. Ce disjoncteur DX³ 4P courbe C 125A 400V constitue une solution sérieuse pour protéger et distribuer l’énergie dans un tableau électrique avec exigence de fiabilité, de lisibilité et de sécurité.
