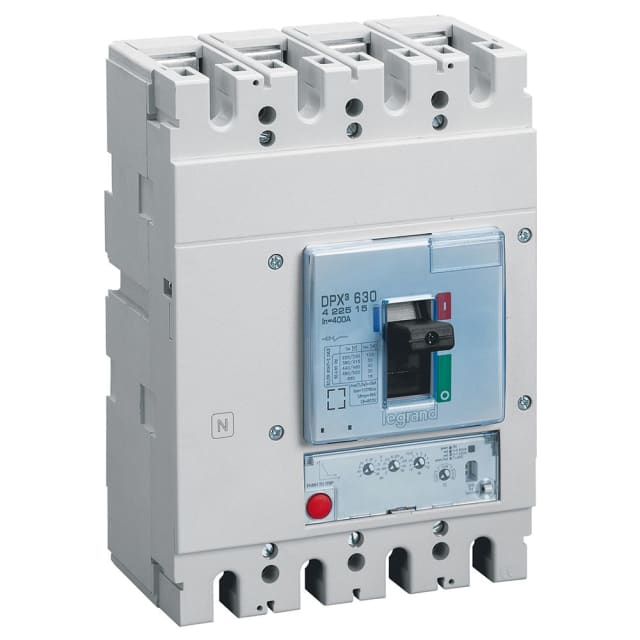

Disjoncteur électronique DPX³630 4P 400A 50kA 422515

Disjoncteur électronique 4 pôles pour la protection des départs de forte intensité

Ce disjoncteur électronique DPX³630 en version 4P 400A est conçu pour la protection des installations de distribution électrique nécessitant une coupure de forte intensité avec un pouvoir de coupure de 50 kA. Son format boîtier moulé à encastrer en fait une solution adaptée aux tableaux de puissance et aux ensembles de distribution où la sélectivité, la maîtrise des réglages et l’exploitation des départs sont essentielles.

Calibre 400 A avec réglage de surcharge pour ajuster la protection au départ

Avec un courant assigné de 400 A et une zone de réglage surcharge de 160 à 400 A, ce modèle permet d’adapter finement la protection au besoin réel de la ligne ou de l’équipement alimenté. Cette plage de réglage apporte davantage de souplesse lors du dimensionnement, en particulier dans les armoires de distribution où les charges peuvent évoluer ou nécessiter un ajustement précis du seuil de protection thermique.

Pouvoir de coupure 50 kA pour les réseaux à forte contrainte

Son pouvoir de coupure de 50 kA à 400 V en fait un appareil adapté aux installations où le niveau de court-circuit exige un appareillage capable d’interrompre un défaut important. Le déclencheur électronique permet également un réglage du court-circuit à bref retard de 240 à 4000 A, complété par un déclenchement instantané non différé à 5000 A, ce qui facilite la coordination de la protection avec le reste du tableau.

Version 4 pôles pour la coupure simultanée des conducteurs actifs

La configuration 4 pôles convient aux circuits de distribution triphasés avec neutre lorsque la coupure simultanée de l’ensemble des conducteurs actifs est recherchée. Cette exécution est particulièrement pertinente dans les tableaux généraux, armoires techniques et départs de puissance où la continuité d’exploitation passe aussi par une architecture de protection cohérente avec le schéma de distribution retenu.

Unité électronique complète avec signalisation de déclenchement et déclencheur à sous-tension

L’appareil est livré complet avec son unité de protection électronique. Il intègre un dispositif de signalisation de déclenchement utile pour le repérage rapide d’un défaut, ainsi qu’un déclencheur à sous-tension intégré pour les fonctions de sécurité et de commande associées à la disparition de tension. Cette configuration permet d’obtenir un disjoncteur directement exploitable dans une logique de protection avancée sans devoir composer un ensemble de base incomplet.

Raccordement avant à vis pour une intégration claire dans le tableau

Le raccordement principal s’effectue par connexion à vis avec une disposition des raccordements en face avant. Cette conception simplifie l’accès au câblage lors du montage et des opérations de maintenance dans les coffrets et tableaux de distribution. L’appareil se commande par manette, un choix adapté aux usages courants en environnement tertiaire et industriel pour les opérations d’ouverture, de fermeture et d’isolement du départ.

Compatible avec les installations de distribution en basse tension étendue

Ce modèle accepte une tension de dimensionnement de 220 à 690 V, ce qui lui permet d’être intégré dans de nombreuses architectures de distribution basse tension. Son indice de protection IP30 répond aux besoins d’intégration à l’intérieur d’une enveloppe adaptée. Il dispose en outre de contacts auxiliaires intégrés avec 2 ouvreurs et 2 inverseurs, un atout pour le report d’état, la signalisation et l’intégration dans les automatismes de tableau.

Un choix pertinent pour tableaux de puissance et protections de départ

Le DPX³630 électronique 4P 400A 50kA répond aux besoins des professionnels recherchant un disjoncteur de puissance compact, réglable et bien adapté à la protection des départs principaux ou secondaires. Il convient particulièrement aux applications de distribution électrique où la gestion des surcharges, la protection contre les courts-circuits, la coupure 4 pôles et les fonctions auxiliaires embarquées doivent être réunies dans un seul appareillage.
