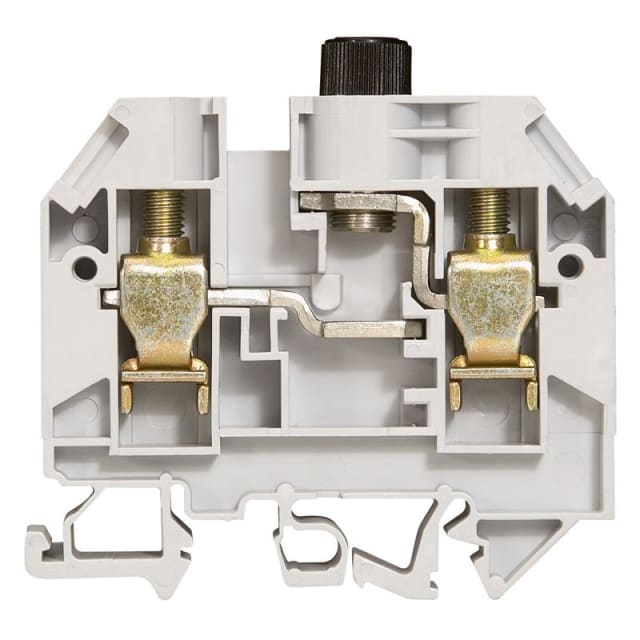

Bloc sectionnable à vis porte-fusible 5×20 Viking 3 037187

Bloc porte-fusible sectionnable 5×20 pour protection et isolement sur rail DIN

Ce bloc sectionnable à vis porte-fusible Viking 3 est conçu pour intégrer une cartouche 5×20 dans un bornier compact destiné aux tableaux et ensembles de distribution. Il permet d’assurer à la fois la continuité de raccordement et la protection du circuit par fusible, tout en facilitant l’isolement d’une ligne pour les opérations de contrôle, d’intervention ou de remplacement de la cartouche. Son format étroit s’intègre proprement dans les montages où l’encombrement sur rail DIN doit rester maîtrisé.

Connexion à vis pratique pour conducteurs souples et rigides

Le raccordement à vis convient aux conducteurs monofilares, multifilaires et à brins fins de 0,25 à 10 mm². Cette polyvalence simplifie l’intégration dans de nombreuses armoires électriques, aussi bien en câblage de commande qu’en distribution auxiliaire. Le serrage à vis reste apprécié pour les montages nécessitant un maintien franc du conducteur et une reprise aisée lors des opérations de maintenance ou de modification du câblage.

Format Viking 3 compact avec pas de 12 mm

Avec une largeur de 12 mm, une hauteur de 65,5 mm et un montage sur rail DIN 35 mm, ce bloc porte-fusible trouve facilement sa place dans les rangées de borniers modulaires. Son corps isolant en thermoplastique et sa finition grise s’accordent avec les implantations de coffrets et tableaux techniques recherchant une lecture claire des fonctions. La conception 1 étage avec 2 points de connexion permet une implantation simple et lisible dans les circuits à protéger.

Adapté aux circuits jusqu’à 10 A et 250 V

Ce modèle est prévu pour un courant de dimensionnement de 10 A et une tension de dimensionnement de 250 V. Il répond ainsi aux besoins des circuits nécessitant une protection par cartouche fusible 5×20 dans les applications de commande, de signalisation ou d’alimentation de fonctions spécifiques. L’intégration du porte-fusible directement dans le bloc évite de multiplier les composants séparés et contribue à une architecture de câblage plus propre dans le tableau.

Bouchon vissé pour maintien sécurisé de la cartouche fusible

La version à bouchon vissé est particulièrement adaptée lorsqu’on recherche un maintien stable de la cartouche 5×20 dans le bloc. Cette configuration convient bien aux installations où l’on souhaite un accès direct au fusible tout en conservant une manipulation simple lors du remplacement. Elle permet d’identifier rapidement la fonction de protection sur la rangée de borniers et de limiter les interventions sur le reste du câblage.

Une solution utile pour tableaux, protections spécifiques et distribution

Ce bloc sectionnable porte-fusible s’adresse aux monteurs de tableaux, intégrateurs et mainteneurs qui ont besoin de protéger un départ ou une fonction précise sans recourir à un appareillage plus volumineux. Il est particulièrement pertinent dans les ensembles de distribution électrique, les borniers de commande, les circuits auxiliaires et les applications nécessitant une coupure localisée directement au niveau du bornier. Son principe de montage permet de structurer le tableau de manière nette et fonctionnelle.

Choix pertinent pour un câblage lisible et une maintenance simplifiée

Dans un coffret électrique, ce type de bloc facilite l’organisation des circuits en regroupant raccordement, sectionnement et logement de fusible dans un seul composant. L’utilisateur bénéficie d’un repérage plus clair des lignes protégées, d’un remplacement de cartouche plus direct et d’une meilleure accessibilité sur rail. Pour une réalisation soignée, il constitue une solution technique cohérente dans l’univers des blocs de jonction Viking 3 à connexion à vis.
