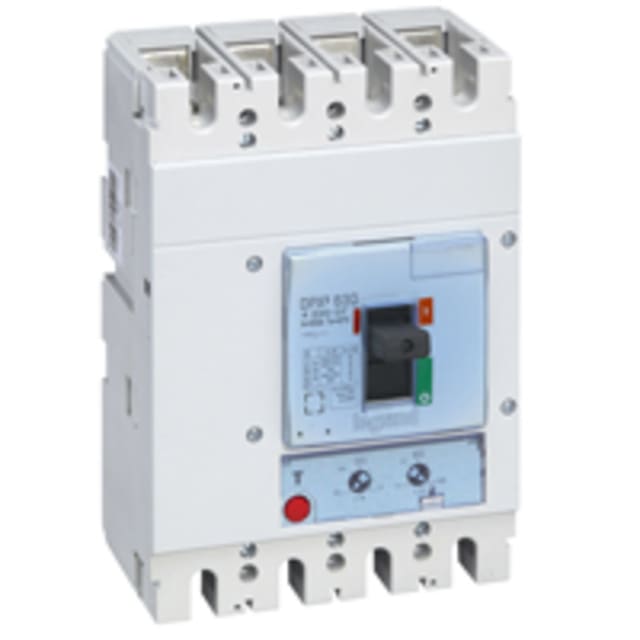

Disjoncteur magnéto-thermique DPX³630 4P 400A 422007

Disjoncteur compact 4 pôles 400 A pour protection de puissance

Le disjoncteur magnéto-thermique DPX³630 4P 400A est conçu pour assurer la protection des départs et distributions de forte intensité dans les tableaux électriques. Avec ses 4 pôles, il convient aux installations nécessitant la coupure de l’ensemble des conducteurs actifs, tout en apportant une protection combinée contre les surcharges et les courts-circuits. Son format de la gamme DPX³630 le destine aux applications de distribution tertiaire et technique où la continuité d’exploitation et la sélectivité de protection doivent être maîtrisées.

Pouvoir de coupure 36 kA et protection magnéto-thermique intégrée

Ce modèle dispose d’un pouvoir de coupure Icu de 36 kA à 400 V en 50 Hz, ce qui le rend adapté aux environnements où le niveau de court-circuit impose un appareil de protection compact à forte capacité d’interruption. Son unité de protection intégrée associe un déclenchement thermique pour la surcharge et un déclenchement magnétique pour les défauts de court-circuit. Cette configuration permet de protéger efficacement les lignes, équipements et départs de puissance sans recourir à une unité externe.

Réglages disponibles pour adapter la protection à l’installation

Le calibre nominal est de 400 A, avec une zone de réglage surcharge de 320 à 400 A. Cette plage facilite l’ajustement du seuil de protection en fonction du courant réellement admissible par le départ protégé. Le déclenchement de court-circuit, en version instantanée et à bref retard, est réglable de 2000 à 4000 A. Ce niveau de paramétrage est particulièrement utile pour affiner la coordination avec les autres protections du tableau et limiter les déclenchements non souhaités sur des installations comportant des appels de courant importants.

Conception pour montage fixe et raccordement frontal à vis

Ce disjoncteur est un appareil à encastrer en technique d’insertion définitive, destiné à un montage fixe dans une enveloppe ou un tableau. Le raccordement principal s’effectue par vis, avec une disposition des connexions en face avant, ce qui simplifie l’organisation du câblage et l’accès lors de l’installation ou de la maintenance. Cette conception est intéressante pour les intégrateurs et tableautiers recherchant une implantation claire et robuste sur des départs de distribution de forte section.

Commande par manette et fonctions auxiliaires intégrées

L’appareil est équipé d’une commande par manette, pratique pour les opérations de mise sous tension, coupure et réarmement local. Il intègre également des contacts auxiliaires avec 2 ouvreurs et 2 inverseurs, ainsi qu’un dispositif de signalisation de déclenchement. La présence d’un déclencheur à sous-tension intégré apporte une fonction complémentaire utile dans les architectures où la coupure de sécurité doit intervenir lors d’une chute ou d’une disparition de tension de commande.

Plage de tension étendue pour tableaux et distributions techniques

Avec une tension de dimensionnement de 220 à 690 V, ce disjoncteur compact couvre un large éventail d’usages en distribution électrique basse tension. Cette amplitude permet son intégration dans différents schémas d’alimentation et configurations de tableaux, tout en conservant une logique de protection cohérente sur des départs de puissance. Son indice de protection IP30 convient à une intégration dans une enveloppe adaptée, en environnement technique maîtrisé.

Un choix pertinent pour la distribution électrique de forte intensité

Ce DPX³630 4P 400A répond aux besoins des professionnels qui recherchent un disjoncteur compact pour la protection d’installations, de générateurs ou de transformateurs, avec un bon niveau de réglage et une architecture claire pour l’intégration en tableau. Son équilibre entre calibre élevé, pouvoir de coupure 36 kA, raccordement frontal à vis et fonctions auxiliaires en fait une solution adaptée aux armoires de distribution, tableaux généraux basse tension et départs stratégiques nécessitant une protection précise et lisible.
