Interrupteur-sectionneur rotatif encastré 4P 32A 022138

Interrupteur-sectionneur rotatif encastré 4P 32 A pour coupure et sectionnement en façade

Cet interrupteur-sectionneur rotatif encastré 4 pôles 32 A est conçu pour assurer la coupure et le sectionnement des circuits en tableau ou sur panneau. Sa commande par manette rotative courte permet une prise en main directe et lisible en façade, tout en conservant une implantation compacte. En version tétrapolaire avec neutre à gauche, il convient aux configurations nécessitant une coupure omnipolaire claire et rapide.

Montage encastré avec commande frontale centrale

Sa conception pour appareil à encastrer avec technique d’enfichage facilite son intégration dans les ensembles de distribution électrique et les coffrets techniques. Le montage sur panneau avec commande frontale centrale permet une installation propre et fonctionnelle, particulièrement adaptée aux façades de coffrets, armoires et tableaux où l’ergonomie de manœuvre est importante.

Configuration 4 pôles 32 A adaptée aux applications de distribution et d’isolement

Avec 4 pôles et un courant permanent nominal de 32 A, cet interrupteur-sectionneur répond aux besoins de coupure en charge et d’isolement sur des départs ou sous-ensembles électriques. Il accepte une tension de service nominale jusqu’à 690 V, avec une puissance de commutation de 12,8 kW à 400 V. En AC-3, sa puissance de service atteint 7,5 kW à 400 V, et 11 kW en AC-23 à 400 V, ce qui le rend pertinent pour des usages de sectionnement exigeant une tenue cohérente en environnement technique.

Commande visible, cadenassable et adaptée à la consignation

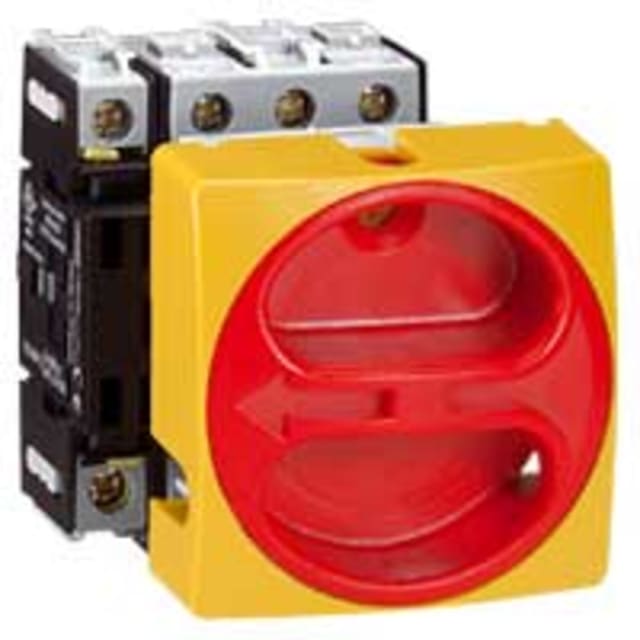

La manette rotative rouge offre un repérage immédiat du point de commande. Le produit est verrouillable, ce qui permet la condamnation en position pour les opérations de maintenance, d’arrêt technique ou de consignation. Cette exécution convient à la fois comme interrupteur principal, interrupteur de maintenance et interrupteur de sécurité, un avantage concret pour les installations où la séparation de l’alimentation doit rester simple à identifier et à sécuriser.

Protection frontale IP65 pour une utilisation en façade de coffret

La face avant bénéficie d’un indice de protection IP65, utile lorsque l’appareil est installé sur une porte ou une façade exposée à la poussière ou aux projections. Cette caractéristique renforce l’intérêt du produit dans les environnements techniques où la commande extérieure doit rester protégée sans compliquer la manœuvre. Le format encastré permet en plus de conserver une présentation soignée et une occupation maîtrisée de la façade.

Raccordement à vis et architecture sans auxiliaires intégrés

Le raccordement principal à vis convient aux montages recherchant une connexion franche et accessible. L’appareil est dépourvu de contacts auxiliaires intégrés, sans ouvreur, sans ferreur ni inverseur, ce qui oriente clairement ce modèle vers une fonction de coupure et de sectionnement pure. Cette configuration évite toute ambiguïté au moment du choix lorsque le besoin porte d’abord sur l’isolement manuel du circuit plutôt que sur le report d’état.

Caractéristiques techniques utiles pour bien choisir

Ce modèle 4P 32 A présente un courant de court-circuit conditionnel de 10 kA et une capacité de charge de courte durée Icw de 0,43 kA. Il ne reçoit ni commande motorisée intégrée, ni entraînement moteur en option, ni déclencheur de tension en option. Son exécution sans fonction inverseur ni arrêt d’urgence le destine à une mission précise : assurer une coupure rotative manuelle, lisible et sécurisable, dans les ensembles de protection, de distribution et de commande électrique.
