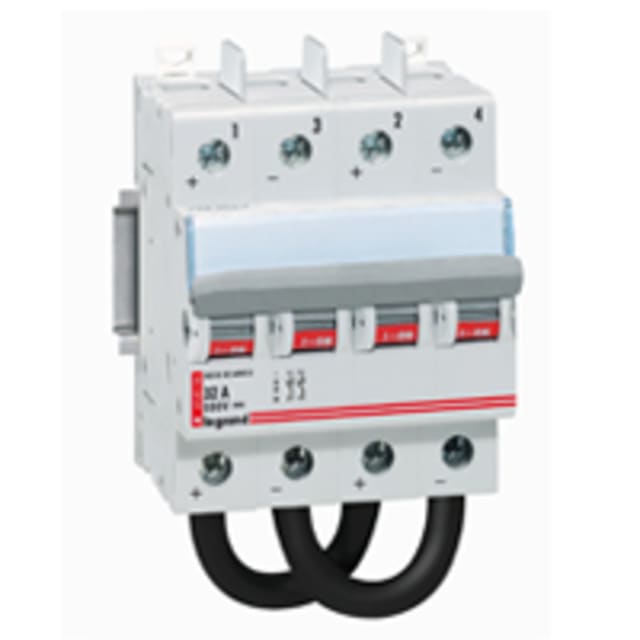

Interrupteur-sectionneur 2P 32A 800Vdc 4 modules 414224

Interrupteur-sectionneur 2P 32A 800Vdc 4 modules pour coupure et isolement en courant continu

Cet interrupteur-sectionneur 2P 32A 800Vdc en 4 modules est conçu pour assurer une coupure manuelle nette et un isolement visible des circuits en courant continu. Son format modulaire facilite son intégration dans un tableau électrique lorsque l’on recherche une solution compacte, lisible et adaptée aux applications DC jusqu’à 800 V. Il convient particulièrement aux installations nécessitant une commande de sectionnement franche, avec une manette dédiée et une implantation sur rail dans l’enveloppe de distribution.

Adapté aux applications DC avec coupure pleinement apparente

Ce modèle est prévu pour une tension de service nominale de 24 à 800 V, avec un courant assigné de 32 A. La documentation fabricant met en avant une catégorie d’emploi DC 21B selon EN 60947-3, des contacts à double coupure et une coupure pleinement apparente, des éléments particulièrement recherchés pour les circuits en courant continu. Cette conception aide à sécuriser les opérations de consignation, d’isolement et de maintenance sur les départs concernés.

Fonctions de sectionnement polyvalentes pour exploitation et maintenance

Au-delà de sa fonction première d’interrupteur-sectionneur, l’appareil peut être utilisé comme interrupteur principal, interrupteur de maintenance ou de réparation, dispositif d’arrêt d’urgence et interrupteur de sécurité. Cette polyvalence permet de standardiser l’appareillage dans le tableau tout en conservant une logique d’exploitation claire. La manette rouge améliore le repérage visuel de la commande, ce qui favorise une utilisation rapide lors des interventions techniques.

Format modulaire 4 modules pratique pour l’intégration en tableau

Avec une largeur de 70 mm, une hauteur de 83 mm et une profondeur de 70,2 mm, cet appareil s’inscrit dans un encombrement cohérent pour les coffrets et tableaux de distribution. Son format 4 modules simplifie la réservation d’espace au sein du rail DIN et contribue à une implantation ordonnée des protections et organes de coupure. Il est adapté à un montage en distributeur ainsi qu’à une fixation frontale à 4 trous, ce qui offre de la souplesse lors de la conception ou de l’évolution d’une armoire.

Raccordement à vis et commande manuelle précise

Le raccordement principal s’effectue par vis, un choix apprécié pour obtenir un serrage franc et une connexion stable des conducteurs selon les règles de pose en vigueur. L’élément de commande à manette apporte une action simple et directe sur l’appareil. Pour les configurations plus évoluées, ce sectionneur accepte des options telles qu’un entraînement moteur ou un déclencheur de tension, ce qui permet d’envisager une intégration dans des architectures de commande plus complètes sans changer la base d’appareillage.

Caractéristiques techniques utiles pour le dimensionnement

Ce sectionneur dispose de 2 pôles et d’un courant permanent nominal de 32 A, y compris en AC-21 à 400 V selon les caractéristiques déclarées. Le courant de court-circuit conditionnel atteint 16 kA, tandis que la tenue assignée de courte durée Icw est indiquée à 0,384 kA. L’appareil est verrouillable, un point important pour les procédures de consignation. La protection frontale IP20 répond à un usage intégré dans une enveloppe adaptée, avec accès maîtrisé à la face avant de l’appareil.

Un choix pertinent pour les tableaux nécessitant une coupure DC claire et compacte

Pour un tableau de protection et de distribution intégrant des circuits en courant continu, cet interrupteur-sectionneur 2P 32A 800Vdc constitue une solution précise lorsque l’objectif est d’obtenir un organe de coupure modulaire, identifiable et simple à exploiter. Son positionnement en 4 modules, sa fonction de sectionnement pour maintenance et sa compatibilité avec des usages de sécurité en font un composant technique pertinent pour les intégrateurs, installateurs et mainteneurs recherchant une coupure DC claire dans un encombrement maîtrisé.
