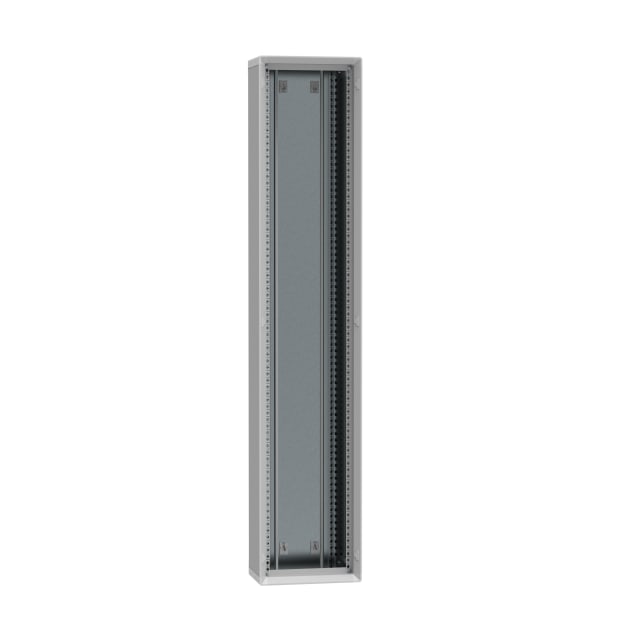

Armoire métal à équiper 12 modules IP30 2AR15012

Une enveloppe de distribution à équiper

L’armoire 2AR15012 appartient à la gamme XL³ HP 630. Elle constitue une enveloppe à équiper, avec une largeur de douze modules par rangée. Les appareils de distribution, supports et finitions intérieures doivent être sélectionnés pour la configuration voulue ; la référence ne désigne pas un tableau électrique déjà câblé.

Distinguer hauteur utile et hauteur extérieure

La valeur de 1500 mm correspond à la hauteur plastronnable. La hauteur extérieure atteint 1556 mm et la largeur extérieure est de 400 mm. La fiche technique précise une profondeur de 232,2 mm. Ces cotes permettent de préparer l’implantation sans utiliser la seule hauteur commerciale pour définir l’encombrement.

Préparer le montage de l’enveloppe

L’ensemble est livré à monter, avec des montants fonctionnels fixés sur le fond et des panneaux prédécoupés. Le repérage des positions sur les montants facilite le choix des emplacements d’équipement. Prévoyez l’organisation intérieure en fonction des appareils et du cheminement des câbles, avant de finaliser l’assemblage et les accès.

Choisir une fixation murale ou un socle

La gamme permet une fixation au mur ou une pose au sol avec un socle adapté. Le choix dépend de l’implantation et des équipements prévus dans l’armoire. La version de douze modules peut également servir de gaine à câbles externe dans une composition compatible de la gamme XL³ HP 630.

Compléter l’armoire avec les finitions adaptées

La porte et les équipements de finition se choisissent séparément selon l’enveloppe. Le tableau fabricant associe notamment la porte pleine 2PC15012 à ce format. La structure grise RAL 7035 est en acier revêtu par poudre ; les indices annoncés et les accessoires choisis doivent être considérés pour l’ensemble finalement monté.
