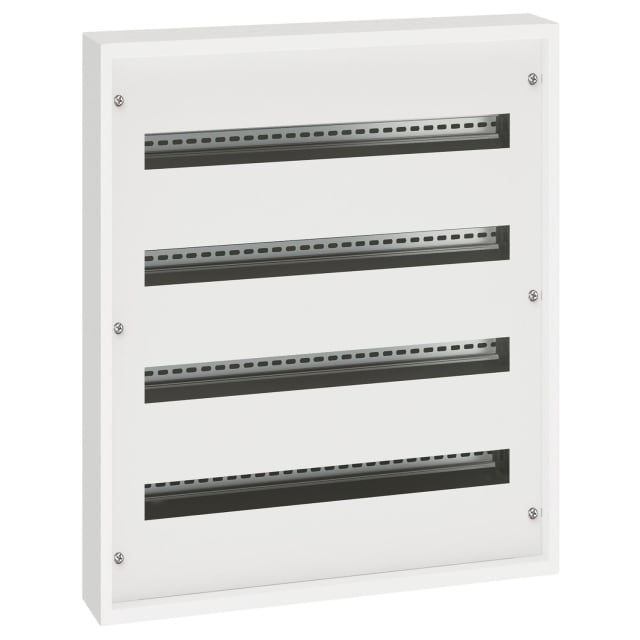

Armoire électrique saillie XL3 S 160 4×24 modules 337204

Armoire électrique saillie 4 rangées pour tableaux de distribution modulaires

L’armoire électrique saillie XL3 S 160 en version 4 x 24 modules est conçue pour la réalisation de tableaux de distribution de belle capacité en montage apparent. Avec ses 4 rangées, elle permet d’organiser jusqu’à 96 modules dans une enveloppe métallique compacte, adaptée aux installations qui demandent une distribution claire, évolutive et bien structurée. Son format convient particulièrement aux tableaux secondaires, tertiaires ou techniques nécessitant une implantation soignée des protections et accessoires.

Enveloppe métal pensée pour une implantation propre et accessible

Ce coffret en acier laqué blanc RAL 9003 associe rigidité de l’enveloppe et présentation nette une fois installé. Son montage en saillie facilite l’intégration dans les locaux techniques, circulations ou zones de service lorsque l’encastrement n’est pas souhaité. Le rail DIN est présent pour recevoir l’appareillage modulaire, tandis que la plaque de montage fournie apporte une base utile pour certaines configurations de câblage et d’équipement.

Capacité 4×24 modules pour composer un tableau complet et lisible

La configuration 4 x 24 modules offre une réserve confortable pour répartir les protections par rangée, séparer les usages et améliorer la lisibilité du tableau. Cette armoire XL3 S 160 convient aussi bien à des départs modulaires qu’à l’intégration d’équipements de distribution de la gamme compatible. Legrand indique également que cette enveloppe peut recevoir, selon configuration, des appareils comme les protections modulaires ainsi que certains boîtiers de type DPX3 160 avec accessoire adapté, ce qui élargit les possibilités d’agencement dans un même ensemble.

Porte transparente avec serrure pour visualiser sans ouvrir

La présence d’une porte transparente constitue un avantage pratique au quotidien : l’état général du tableau et l’identification visuelle des rangées restent accessibles sans ouverture systématique. La serrure intégrée renforce le contrôle d’accès à l’appareillage, ce qui est particulièrement utile dans les espaces partagés ou techniques. Ce type de façade répond bien aux besoins des installations où l’on souhaite protéger la manœuvre tout en conservant une lecture rapide du contenu.

Entrées de câbles et conception adaptées au travail de pose

Le coffret dispose d’une finition de couvercle avec découpe et d’une conception étudiée pour simplifier l’arrivée et l’organisation des câbles. La documentation fabricant précise la présence de zones prédécoupées en partie haute et basse pour les entrées de câbles, avec possibilité de recevoir des goulottes compatibles. Pour l’installateur, cela facilite une mise en œuvre plus propre, une circulation cohérente des conducteurs et une préparation plus rationnelle du tableau.

Dimensions équilibrées pour les installations apparentes de moyenne capacité

Avec une hauteur de 740 mm, une largeur de 595 mm et une profondeur de 135 mm, cette armoire électrique saillie présente un bon compromis entre capacité d’intégration et encombrement mural. Sa profondeur intérieure de 103 mm permet de loger l’appareillage et le câblage dans de bonnes conditions pour une enveloppe de cette catégorie. La possibilité de montage adossé apporte également de la souplesse lorsque l’implantation du tableau doit s’adapter à une configuration de paroi spécifique.

Protection IP30 et solution évolutive pour environnement intérieur

Cette armoire de distribution est annoncée en IP30, ce qui la destine à des environnements intérieurs où l’enveloppe doit protéger contre l’introduction de corps solides de taille supérieure à 2,5 mm. Le type de couverture est indiqué en option, ce qui laisse une latitude de composition selon le niveau d’équipement recherché. Pour un projet de tableau modulaire en saillie avec enveloppe métallique, porte transparente, serrure et grande capacité sur 4 rangées, ce modèle XL3 S 160 constitue une base technique bien adaptée aux montages exigeant ordre, accessibilité et modularité.
