Connectique machine
La connectique machine regroupe des solutions de liaison conçues pour assurer la transmission fiable des signaux, de l’alimentation et des commandes dans les environnements industriels. Elle répond aux besoins d’assemblage, de raccordement et de maintenance sur les équipements automatisés, les armoires, les capteurs, les actionneurs et les systèmes de contrôle. Les produits disponibles couvrent différents formats, types de montage et configurations pour faciliter l’intégration sur site.
Le choix se fait selon plusieurs critères essentiels : le nombre de pôles, le type de connexion, le mode de fixation, l’encombrement, le niveau de protection recherché et les contraintes d’installation. Il est aussi important d’adapter le raccordement au câble, au signal à transmettre et à l’environnement de fonctionnement, qu’il s’agisse d’une machine compacte, d’un équipement mobile ou d’une installation exposée aux vibrations et aux sollicitations répétées. Des boîtiers, embases, inserts et connecteurs dédiés permettent d’obtenir une liaison propre, pratique à monter et simple à entretenir.
Ces solutions sont couramment utilisées dans l’automatisation, la robotique, la commande industrielle, les capteurs de présence, les systèmes de supervision et les équipements de production. Pour un résultat fiable, il convient de vérifier la cohérence entre les éléments à assembler, le sens de câblage et les conditions de pose avant installation. Une sélection adaptée limite les erreurs de raccordement et contribue à maintenir la continuité de service des machines.
Marques
SICKSICK 15
Câble capteur actionneur M12 femelle 4 pôles 2 m 2095607
In stock
12.98€ HTVACâble capteur/actionneur M12 femelle 4 pôles droit, codage A, 2 m, gaine PUR noire sans halogène, extrémité ouverte, non blindé, pour automatismes et chaînes porte-câbles.
Câble capteur actionneur M12 femelle 4 pôles 2 m 2096234
In stock
11.15€ HTVACâble capteur-actionneur M12 femelle 4 pôles, longueur 2 m, pour raccordement d’automatisme et de connectique machine en environnement industriel.
Câble capteur actionneur M12 femelle 4 pôles 5 m PVC
In stock
15.62€ HTVACâble capteur/actionneur M12 femelle 4 pôles, droit, 5 m, gaine PVC grise. Extrémité ouverte, conducteur 4 x 0,34 mm², non blindé, adapté aux zones avec produits chimiques.
Câble capteur actionneur M12 femelle 5 pôles 20 m 2095614
In stock
68.66€ HTVACâble capteur/actionneur M12 femelle 5 pôles de 20 m, non blindé, à gaine PUR sans halogène noire, avec extrémité libre. Conçu pour chaîne porte-câble, robotique et environnements industriels exigeants.
Câble capteur actionneur M12 femelle 5 pôles 5 m 2096240
In stock
17.27€ HTVACâble capteur/actionneur M12 femelle 5 pôles droit de 5 m, avec extrémité libre. Gaine PVC grise, 5 conducteurs de 0,34 mm², non blindé, adapté aux environnements avec produits chimiques.
Câble capteur actionneur M12 femelle coudé 5 m 2096216
In stock
17.27€ HTVACâble préconfectionné M12 femelle coudé de 5 m pour capteur-actionneur, conçu pour le raccordement d’automatisme et la connexion fiable des équipements industriels en environnement machine.
Câble capteur actionneur M8 femelle 20 m YF8U13-200UA1XLEAX
In stock
48.64€ HTVACâble capteur/actionneur M8 femelle 3 pôles, droit, de 20 m, avec extrémité libre. Gaine PUR noire sans halogène, section 0,25 mm², non blindé, conçu pour le raccordement d’automatisme.
Câble capteur actionneur M8 femelle 3 pôles 2 m ouvert
In stock
11.28€ HTVACâble capteur/actionneur M8 femelle 3 pôles, droit, codage A, avec extrémités libres, longueur 2 m. Gaine PVC grise, connecteur TPU noir, IP65/IP66K/IP67, 300 V, 4 A.
Câble capteur actionneur M8 femelle 3 pôles 5 m 2095884
In stock
14.36€ HTVACâble capteur-actionneur préconfectionné, avec connecteur M8 femelle 3 pôles et longueur de 5 m, pour raccordement simple et rapide des équipements d’automatisme en environnement industriel.
Câble capteur actionneur M8 femelle 4 pôles 10 m 2095890
In stock
21.30€ HTVACâble préconfectionné capteur actionneur M8 femelle 4 pôles, longueur 10 m, pour raccordement simple et direct des capteurs et actionneurs en environnement industriel.
Câble capteur actionneur M8 femelle 4 pôles 5 m 2095889
Rupture de stock
15.62€ HTVACâble capteur/actionneur M8 femelle 4 pôles, droit, 5 m, avec extrémité ouverte. Gaine PVC grise, connecteur TPU noir, montage à vis, adapté aux environnements chimiques et homologué UL.
Câble capteur actionneur M8 femelle 5 m YF8U13-050UA1XLEAX
In stock
19.40€ HTVACâble capteur/actionneur M8 femelle 3 pôles, 5 m, non blindé, en PUR noir sans halogènes. Sortie libre, IP65/IP66K/IP67, 4 A, 50 V AC/60 V DC, adapté aux automatismes et chaînes porte-câble.

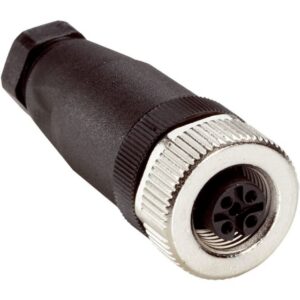

Connecteur femelle M12 4 pôles droit à vis DOS-1204-G
In stock
16.01€ HTVAConnecteur femelle M12 droit 4 pôles à vis, pour câble 4 à 6 mm, section 0,75 mm², 250 V, IP67. Idéal pour raccordements industriels compacts et étanches.

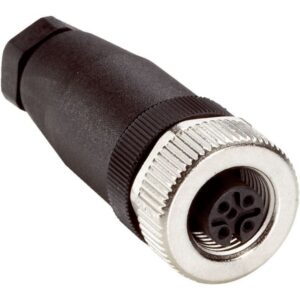

Connecteur femelle M12 5 pôles droit DOS-1205-G
In stock
18.28€ HTVAConnecteur femelle M12 droit 5 pôles, raccordement à vis, 4 A, 125 V, protection IP67. Adapté aux connexions industrielles compactes avec presse-étoupe pour une installation sécurisée.
Connecteur mâle M12 4 pôles droit à vis STE-1204-G
In stock
19.66€ HTVAConnecteur mâle M12 droit 4 pôles à raccordement à vis, 4 A, 250 V, boîtier synthétique IP67. Compact, avec contacts à goupille, pour connexions industrielles sécurisées.
Comment choisir entre un connecteur M8 et un connecteur M12 ?
Le M8 est à privilégier quand l’encombrement est réduit, surtout pour les capteurs. Le M12 est plus polyvalent : il accepte plus de pôles et convient mieux aux liaisons capteurs, actionneurs, alimentation ou réseau selon le codage et la configuration.
Faut-il prendre un modèle droit ou coudé ?
Un modèle droit est pratique quand le passage de câble est dégagé. Un modèle coudé facilite le montage en espace serré, près d’un châssis, d’une armoire ou d’un capot, et limite la contrainte sur le câble.
Vaut-il mieux un câble pré-câblé ou un connecteur à câbler ?
Un câble pré-câblé se pose plus vite et limite les erreurs de raccordement. Un connecteur à câbler est plus souple si vous devez adapter la longueur, le cheminement ou le type de câble sur site.
Quand faut-il choisir un boîtier, une embase ou un capot ?
Le boîtier ou l’embase sert à fixer la liaison sur une machine, un panneau ou une surface. Le capot protège la partie mobile ou débrochable. Le bon choix dépend du sens de montage, de la place disponible et de l’accès souhaité pour la maintenance.
Pourquoi certains modèles ont plus de pôles que d’autres ?
Le nombre de pôles dépend de ce que vous devez transmettre : simple alimentation, signal de capteur, commande, ou données. Plus il y a de fonctions à faire passer dans un seul raccordement, plus le nombre de pôles doit être élevé.
À quoi sert le niveau de protection indiqué sur un connecteur ?
Il indique sa résistance à la poussière, aux projections d’eau et à l’environnement industriel. En machine, un niveau élevé est utile si la zone est exposée aux lavages, aux vibrations, à l’humidité ou aux salissures.
Peut-on raccorder un capteur ou un actionneur avec un cordon M8 ou M12 standard ?
Oui, si le nombre de pôles, le sens de câblage et le type de codage correspondent. Il faut aussi vérifier la tension, le courant admissible et le diamètre de câble avant de choisir.
Quelle différence entre un connecteur à vis, push-in et à sertir ?
Le raccordement à vis est polyvalent et simple à reprendre. Le push-in accélère le câblage. Le sertissage est adapté aux montages industriels plus répétitifs et peut offrir une connexion très compacte.
Comment savoir si un montage convient à une machine mobile ou vibrante ?
Il faut privilégier un raccordement robuste, un bon verrouillage, un câble adapté aux flexions répétées et un montage qui évite les contraintes mécaniques sur la liaison. Les versions coudées et les cordons conçus pour chaîne porte-câbles sont souvent plus adaptés.
