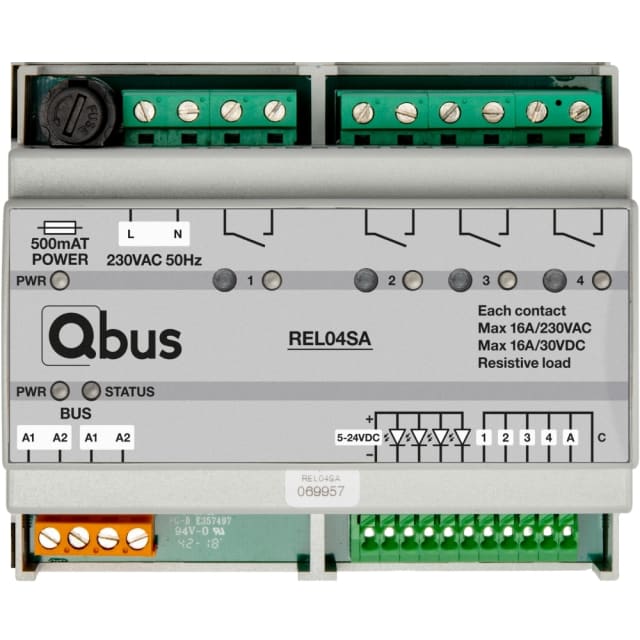

Module relais 4 x 16A libre de potentiel 5 entrées REL04SA

Module relais 4 x 16A pour automatisation modulaire sur rail DIN

Le module relais REL04SA est conçu pour la commande de 4 circuits jusqu’à 16 A chacun, avec sorties libres de potentiel pour une intégration souple dans une installation domotique ou une logique de commutation modulaire. Son format rail DIN facilite l’intégration dans le tableau, tandis que sa largeur de 6 modules permet une implantation propre dans les coffrets résidentiels et tertiaires. Ce module répond particulièrement bien aux besoins de pilotage d’éclairages, de charges commandées et de fonctions centralisées dans une architecture évolutive.

4 sorties 16 A pour éclairage, charges commandées et usages polyvalents

Chaque sortie peut commuter jusqu’à 16 A, avec une capacité de coupure maximale de 3680 W et une puissance de commutation LED maximale de 1840 W. Cette configuration permet de piloter efficacement des circuits d’éclairage, y compris avec sources LED, mais aussi d’autres charges compatibles selon le schéma de l’installation. Le caractère libre de potentiel des relais apporte une vraie souplesse de câblage pour les intégrateurs qui recherchent un module adaptable à différents scénarios de commande.

5 entrées intégrées pour commande locale et fonctions groupées

Le REL04SA intègre 5 entrées numériques libres de potentiel destinées au raccordement de commandes classiques. Les entrées 1 à 4 sont prévues pour piloter directement les 4 sorties correspondantes, ce qui simplifie la mise en œuvre sur chantier. La cinquième entrée ajoute une fonction centralisée particulièrement utile pour les commandes globales, avec une logique adaptée aux scénarios de type extinction générale ou commande groupée. Cette architecture rend le module pratique pour les installations où l’on souhaite associer commande locale et action globale sans multiplier les équipements.

Commande manuelle en façade et indication LED pour une exploitation plus simple

La présence d’une commande manuelle locale permet d’actionner les sorties directement sur le module, un avantage concret lors des essais, de la maintenance ou de la mise en service. L’affichage LED améliore immédiatement la lecture de l’état des circuits et aide à identifier rapidement le comportement des sorties. Dans un tableau électrique, cette visualisation apporte un vrai confort d’intervention, notamment lorsqu’il faut vérifier un circuit sans passer par une interface de supervision.

Utilisation modulaire en mode autonome ou dans une installation évolutive

Ce module relais peut être utilisé dans une logique modulaire évolutive grâce à son raccordement bus inclus et à son module de bus amovible. Il convient ainsi aussi bien à une configuration autonome qu’à une intégration dans un ensemble domotique plus structuré. Son expansibilité modulaire en fait une solution intéressante pour les installations appelées à évoluer, avec la possibilité d’étendre les fonctions de commande sans remettre en cause l’organisation initiale du tableau.

Montage rail DIN et encombrement adapté au tableau électrique

Prévu pour un montage sur rail DIN, le REL04SA s’intègre naturellement dans les coffrets de distribution et les ensembles modulaires. Sa profondeur minimale de 62 mm et son indice de protection IP20 correspondent à une installation en environnement protégé, typiquement à l’intérieur d’un tableau. Cette conception favorise une implantation nette, rationnelle et cohérente avec les exigences habituelles des équipements modulaires de commande.

Une solution pertinente pour les circuits nécessitant une commutation nette et flexible

Avec ses 4 sorties de distribution, ses entrées de commande intégrées, sa compatibilité avec des charges LED et sa commande manuelle, ce module relais 4 x 16A répond aux besoins des électriciens et intégrateurs qui recherchent une solution de commutation modulaire claire et efficace. Il trouve naturellement sa place dans les projets de smart home, d’extensions domotiques et de tableaux techniques où la maîtrise des circuits, la lisibilité de l’installation et la souplesse de câblage sont essentielles.
