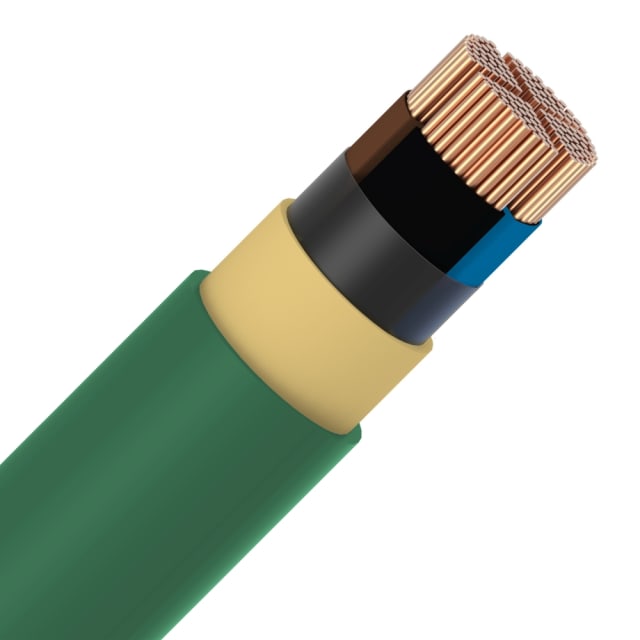

Câble d’installation XLPE LS0H 1kV vert 4×95 mm²

Câble d’installation XLPE LS0H 1 kV 4×95 mm² pour alimentation fixe basse tension

Ce câble d’installation XLPE LS0H 1 kV vert 4×95 mm² est conçu pour les liaisons d’alimentation fixes en basse tension dans les bâtiments tertiaires, résidentiels et industriels. Sa configuration à 4 conducteurs en cuivre de 95 mm² convient aux distributions de puissance nécessitant une section élevée, tout en conservant une géométrie ronde adaptée aux cheminements soignés en parcours techniques. Il s’utilise en pose fixe pour des installations où la tenue thermique, la maîtrise des fumées et l’absence d’halogène sont recherchées.

Isolation XLPE et gaine LS0H : un câble pensé pour les environnements exigeants

L’isolation principale en polyéthylène réticulé (XLPE) permet au conducteur d’admettre une température maximale de 90 °C, ce qui en fait une solution adaptée aux réseaux de distribution intérieure et aux infrastructures techniques soumises à des contraintes d’exploitation soutenues. Sa conception sans halogène, avec gaine extérieure en polyoléfine, limite les émissions corrosives en cas d’incident et s’accompagne d’un faible dégagement de fumée. Cette construction est particulièrement pertinente dans les locaux où la lisibilité des cheminements d’évacuation et la protection des équipements électriques environnants sont des critères importants.

Conducteurs cuivre classe 2 : bon compromis entre tenue mécanique et mise en œuvre

Le câble intègre 4 conducteurs en cuivre nu de classe 2, à âme câblée et de forme sectorale. Cette architecture permet d’obtenir une section importante dans un encombrement maîtrisé, avec un diamètre extérieur d’environ 36,2 mm. La résistance du conducteur à 20 °C de 0,193 Ohm/km constitue un point utile pour les études de dimensionnement et l’évaluation des chutes de tension sur les liaisons de puissance. L’identification par couleur des conducteurs, conforme au marquage selon HD 308 S2, facilite le repérage lors du câblage et de la maintenance.

Réaction au feu Cca-s1,d2,a1 pour les cheminements en bâtiment

Ce câble appartient à la classe de réaction au feu Cca, avec un niveau s1 pour une faible production de fumée, d2 pour les gouttelettes ou particules enflammées persistantes, et a1 pour une très faible acidité des fumées. Il est également retardateur de flamme selon IEC 60332-1-2 ainsi que selon IEC 60332-3-24 catégorie C et IEC 60332-3-25 catégorie D. Pour les installations en locaux techniques, gaines, circulations ou zones d’équipement, ces caractéristiques apportent une lecture claire du comportement attendu du câble en cas de départ de feu.

Usage en pose fixe : rayon de courbure, température et contraintes de chantier

Ce modèle est prévu pour une utilisation stationnaire, avec un rayon de courbure minimal de 12 fois le diamètre extérieur, soit 434,4 mm en pose fixe. La température de pose indiquée de 0 à 60 °C aide à anticiper les conditions d’installation sur chantier, tandis que la plage de service statique de -20 à 80 °C convient aux environnements techniques courants. Son poids d’environ 4010 kg/km doit être pris en compte pour la manutention, le déroulage et le choix des supports, notamment sur longues distances ou en montage sur chemin de câbles.

Sans conducteur de protection intégré : à réserver aux architectures prévues en 4 conducteurs

Ce câble 4×95 mm² est fourni sans conducteur de protection. Il convient donc aux schémas d’alimentation où la fonction de protection est assurée séparément, selon l’architecture retenue pour l’installation. L’absence d’armure, de blindage, de gaine protectrice additionnelle et de conducteur concentrique oriente clairement ce produit vers les liaisons d’installation fixes où la protection mécanique et le mode de pose sont traités par l’environnement de pose lui-même, comme les conduits, réservations ou cheminements techniques adaptés.

Une solution pertinente pour les distributions de puissance en série XGB

Dans cette version 0,6/1 kV de la série XGB, le format 4×95 mm² répond aux besoins de distribution de puissance lorsqu’une section élevée est nécessaire avec une enveloppe sans halogène. La gaine extérieure verte permet aussi une identification visuelle rapide sur chantier ou en local technique. Livré en grande longueur sur bobine, ce câble est adapté aux installations neuves comme aux extensions de réseaux, dès lors que le projet demande un câble d’installation LS0H à 4 conducteurs, forte section, pour pose fixe et alimentation basse tension.
