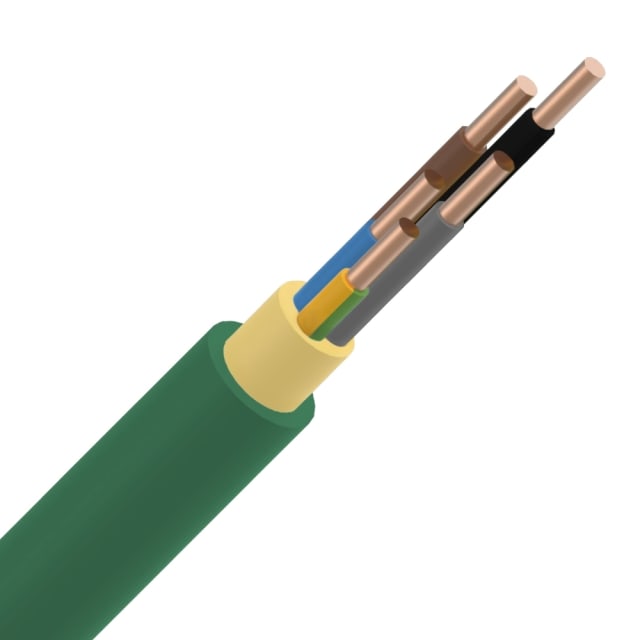

Câble d’installation XLPE LS0H 1kV vert 5G10mm² XGB

Câble d’installation XLPE LS0H 1 kV pour circuits de puissance en pose fixe

Le câble d’installation XLPE LS0H 1 kV vert 5G10mm² XGB est conçu pour l’alimentation de circuits triphasés avec conducteur de protection intégré. Sa configuration 5 conducteurs de 10 mm² convient aux installations fixes nécessitant une section importante pour la distribution d’énergie, l’alimentation de tableaux, de sous-tableaux, d’équipements techniques ou de liaisons de puissance. Sa géométrie ronde et sa construction en âme cuivre massive de classe 1 en font une solution adaptée aux cheminements structurés où la tenue mécanique du câble et la stabilité de pose sont recherchées.

Isolation XLPE et gaine LS0H pour les environnements exigeant peu de fumées

Ce modèle associe une isolation principale en polyéthylène réticulé XLPE et une gaine extérieure en polyoléfine sans halogène de couleur verte. Cette construction permet de répondre aux installations où la limitation des fumées et des gaz corrosifs est un critère important en cas d’échauffement ou d’incident. Le câble est classé Cca-s1,d2,a1, avec faible production de fumée et comportement sans halogène selon les références IEC indiquées. Il s’intègre ainsi dans des bâtiments et zones techniques où l’on recherche un câble d’installation LS0H pour améliorer les conditions d’évacuation visuelle et réduire les émanations acides.

Composition 5G10 mm² avec repérage par couleur et conducteur de protection

La version 5G10 mm² comprend 5 conducteurs cuivre nus, dont un conducteur de protection, avec identification par couleur conforme au marquage des conducteurs selon HD 308 S2. Cette configuration facilite le repérage au câblage, accélère la préparation des extrémités et simplifie l’intégration dans les armoires, coffrets et réseaux de distribution intérieure. La section de 10 mm² permet de répondre aux besoins des liaisons de puissance nécessitant une capacité de transport adaptée, tout en conservant une structure homogène et lisible lors de la mise en œuvre.

Bon comportement au feu pour les bâtiments recevant des installations techniques denses

La série XGB est destinée aux applications d’installation électrique où le comportement au feu du câble constitue un point de sélection important. Ce câble est retardateur de flamme selon IEC 60332-1-2 et également selon IEC 60332-3-24 catégorie C ainsi que IEC 60332-3-25 catégorie D. Il présente aussi un faible dégagement de fumée selon IEC 61034-2. Pour les réseaux électriques en locaux techniques, circulations de bâtiments, gaines ou chemins de câbles, ces caractéristiques apportent une réponse pertinente lorsque l’objectif est de limiter la propagation de la flamme et de maîtriser les émissions en cas de départ de feu.

Dimensions adaptées à la pose avec diamètre extérieur d’environ 16,5 mm

Avec un diamètre extérieur approximatif de 16,5 mm et un poids de 665 kg/km, ce câble conserve un format compatible avec de nombreuses poses fixes en infrastructure de bâtiment. Son rayon de courbure minimal admissible en utilisation stationnaire est de 198 mm, soit 12 fois le diamètre, un point important pour préparer correctement les passages, réservations, rayons en tableau et entrées de coffrets. Ces données permettent d’anticiper plus précisément l’encombrement réel du câble sur chantier et de sécuriser le choix des accessoires de fixation, des conduits et des volumes de cheminement.

Tenue thermique adaptée aux usages courants en distribution basse tension

Le conducteur admet une température maximale de 90 °C en service, avec une plage d’utilisation statique de -20 à 80 °C et une température de pose comprise entre 0 et 60 °C. Cette amplitude rend ce câble approprié aux installations fixes en basse tension 0,6/1 kV, en intérieur comme dans certains environnements extérieurs selon les conditions de mise en œuvre. L’isolation XLPE participe à cette tenue thermique, ce qui en fait une option cohérente pour les circuits soumis à des régimes de charge soutenus ou à des ambiances techniques modérées à exigeantes.

Un câble d’installation sans blindage ni armure, pensé pour les cheminements fixes

Ce câble XGB 5G10 mm² est un câble rond sans armure, sans blindage, sans gaine de plomb et sans protection spécifique contre l’eau, l’huile ou les rongeurs. Il est donc destiné avant tout aux usages d’installation électrique fixe où ces protections particulières ne sont pas requises. Ce positionnement permet de choisir un câble lisible, orienté distribution d’énergie, lorsque le besoin porte avant tout sur une alimentation 1 kV sans halogène, avec conducteur de protection, bonne tenue thermique et comportement au feu adapté aux bâtiments techniques.
