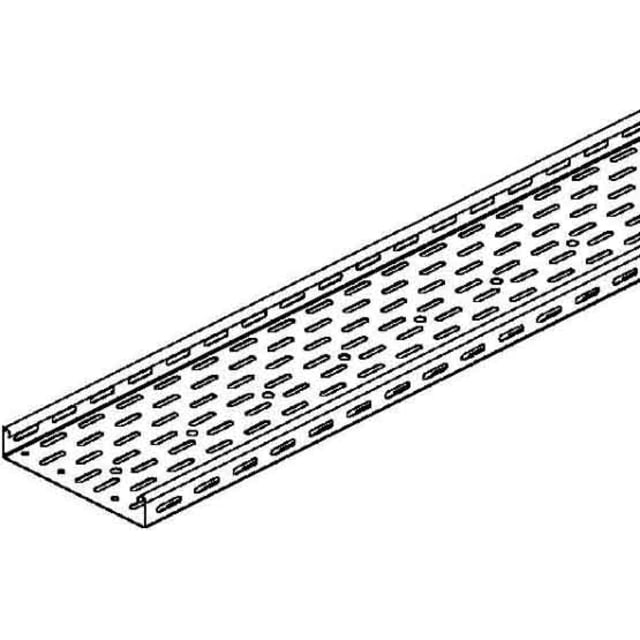

Chemin de câbles avec éclisse en U 3 m 35×150 RL 35.150

Chemin de câbles métallique 35 x 150 mm pour pose linéaire sur 3 m

Ce chemin de câbles avec éclisse en U intégrée est conçu pour le guidage et le support de câbles sur des parcours techniques nécessitant une largeur utile de 150 mm et une hauteur de rive de 35 mm. Sa longueur de 3 mètres permet de couvrir rapidement les cheminements en limitant le nombre de raccords, ce qui facilite une installation propre et régulière dans les locaux techniques, zones industrielles, tertiaires ou ateliers.

Raccord fourni pour un assemblage plus direct sur chantier

Le modèle est livré avec son raccord, sous forme d’éclisse en U, pour simplifier la jonction entre éléments. Ce point est particulièrement pratique lors des installations en série, car il contribue à accélérer l’alignement des sections et à sécuriser la continuité mécanique du cheminement. Pour l’installateur, cela permet une mise en œuvre plus fluide, avec une logique de montage adaptée aux réseaux linéaires de câbles.

Construction en acier galvanisé en continu adaptée aux environnements techniques

Fabriqué en acier avec traitement de surface galvanisé en continu type sendzimir, ce chemin de câbles est pensé pour les usages courants d’installation intérieure où une protection de surface métallique est recherchée. Son épaisseur de 0,9 mm apporte un bon compromis entre maniabilité sur chantier et tenue mécanique, tout en conservant un poids maîtrisé de 1,55 kg par mètre pour faciliter la manutention et la pose.

Fond perforé et côtés poinçonnés pour une fixation plus souple

Le fond est perforé et les côtés sont également poinçonnés, ce qui offre davantage de possibilités pour la fixation, le passage d’attaches et l’organisation des câbles. Cette conception est utile lorsque l’on souhaite adapter la pose à différentes configurations de support, ajouter des points de maintien complémentaires ou améliorer la tenue du câblage sur des parcours techniques exigeants.

Capacité utile pensée pour le passage de câbles d’installation

Avec une section utilisable de 5230 mm², ce chemin de câbles 35 x 150 mm convient au routage de faisceaux de câbles d’énergie, de commande ou de distribution dans un encombrement latéral maîtrisé. L’absence de couvercle en fait une solution bien adaptée aux installations où l’accessibilité, la lecture du câblage et la rapidité d’intervention priment sur la fermeture du cheminement.

Comportement mécanique défini selon l’IEC 61537

Ce modèle est donné pour un essai de charge de type II selon l’IEC 61537. Les charges de travail sécurisées maximales annoncées atteignent 1000 N/m avec des supports espacés de 1,0 m, 600 N/m à 1,5 m, 300 N/m à 2,0 m et 200 N/m à 2,5 m. Ces valeurs aident à dimensionner plus précisément l’entraxe des supports en fonction du poids des câbles et des contraintes du chantier, afin d’obtenir un cheminement cohérent avec le niveau de charge attendu.

Usage technique clair pour les installations sans maintien de fonction

Ce chemin de câbles est prévu pour des applications standards de support de câbles et n’est pas destiné au maintien de fonction. Il peut être utilisé dans une plage de température de service de -20 à 120 °C, ce qui le rend compatible avec de nombreux environnements techniques d’exploitation. Pour un projet, cette donnée permet de vérifier rapidement son adéquation avec les conditions thermiques du site et la nature du cheminement à réaliser.
