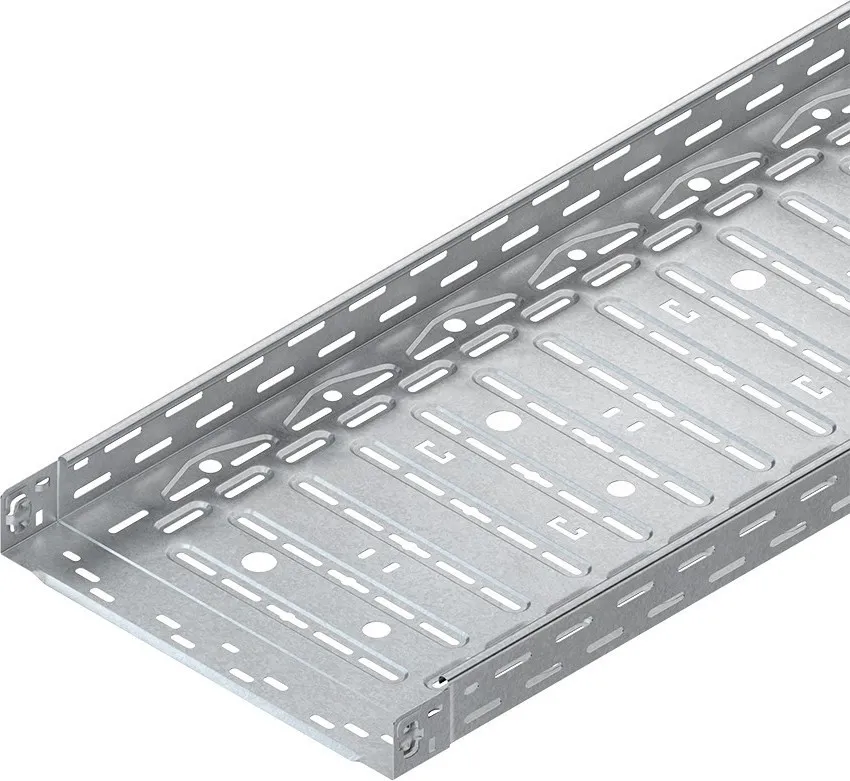

Chemin de câbles perforé encliquetable RLVC 60.400

Chemin de câbles perforé encliquetable pour installations techniques structurées

Le chemin de câbles perforé encliquetable RLVC 60.400 est conçu pour le guidage, la répartition et le support de câbles dans les installations électriques nécessitant une largeur utile importante. Avec son format 60 x 400 mm et sa longueur de 3000 mm, il convient particulièrement aux cheminements où plusieurs circuits doivent être organisés proprement dans un volume maîtrisé, tout en conservant un accès simple au câblage.

Grand format 400 mm pour une capacité de passage élevée

Sa largeur de 400 mm associée à une hauteur de 60 mm permet de disposer d’une section utilisable de 23800 mm². Ce gabarit est adapté aux distributions techniques plus chargées, qu’il s’agisse de câbles d’alimentation, de commande ou de liaisons techniques à séparer et à maintenir dans un cheminement continu. La longueur de travail de 3000 mm facilite en outre la réalisation de linéaires avec moins de jonctions intermédiaires.

Acier galvanisé sendzimir pour un usage courant en environnement technique

Fabriqué en acier avec traitement de surface galvanisé en continu de type sendzimir, ce chemin de câbles est pensé pour les installations intérieures où l’on recherche une protection de surface adaptée aux usages techniques courants. L’épaisseur de matière de 0,9 mm sur cette largeur apporte une solution cohérente pour le support des câbles tout en conservant une mise en œuvre rationnelle sur chantier.

Raccordement intégré encliquetable pour une pose plus fluide

Le modèle intègre un système de raccordement encliquetable, conçu pour simplifier l’assemblage entre longueurs. Ce principe de jonction intégrée permet de gagner du temps lors de la pose, de limiter les opérations de liaison supplémentaires et d’obtenir un alignement plus direct sur les parcours linéaires. C’est un avantage concret pour les installateurs qui recherchent une progression rapide et régulière sur les chemins de câbles de grande longueur.

Perforations de fond et de côté pour une fixation polyvalente

Le RLVC 60.400 dispose d’un poinçonnage latéral ainsi que d’une perforation de fond, ce qui améliore la souplesse d’installation des accessoires et des points de fixation. Cette configuration facilite l’adaptation du cheminement aux contraintes du terrain, la reprise de certains éléments de montage et l’organisation du maintien des câbles. Sur ce type de produit, la perforation participe aussi à une intégration plus pratique dans les installations techniques demandant des reprises régulières tout au long du parcours.

Comportement mécanique défini selon IEC 61537

Ce chemin de câbles répond à un essai de charge de type II selon IEC 61537. Les charges de travail sécurisées maximales annoncées sont de 2000 N/m avec des supports espacés de 1,0 m, 1450 N/m à 1,5 m, 900 N/m à 2,0 m et 550 N/m à 2,5 m. Ces valeurs permettent de dimensionner plus précisément l’entraxe des supports selon le poids réel des câbles et la configuration de l’installation, avec une lecture claire des performances attendues sur chantier.

Adapté aux installations avec exigence de maintien de fonction

Le produit est indiqué comme adapté au maintien de fonction, ce qui en fait une solution pertinente pour certains cheminements techniques où cette caractéristique est requise dans la conception de l’infrastructure de support. L’absence de couvercle laisse par ailleurs le câblage accessible pour les interventions, les ajouts de lignes et les opérations de maintenance, lorsque l’installation impose une visibilité directe sur le contenu du chemin de câbles.

Plage d’utilisation étendue pour locaux techniques et bâtiments tertiaires

Avec une température d’usage de -20 à 120 °C, ce chemin de câbles perforé encliquetable convient aux environnements techniques soumis à des variations thermiques notables. Il s’intègre aussi bien dans les locaux techniques, zones de distribution, ateliers, circulations de bâtiment ou installations tertiaires, dès lors qu’un support métallique perforé de grande largeur est recherché pour structurer durablement les parcours de câbles.
