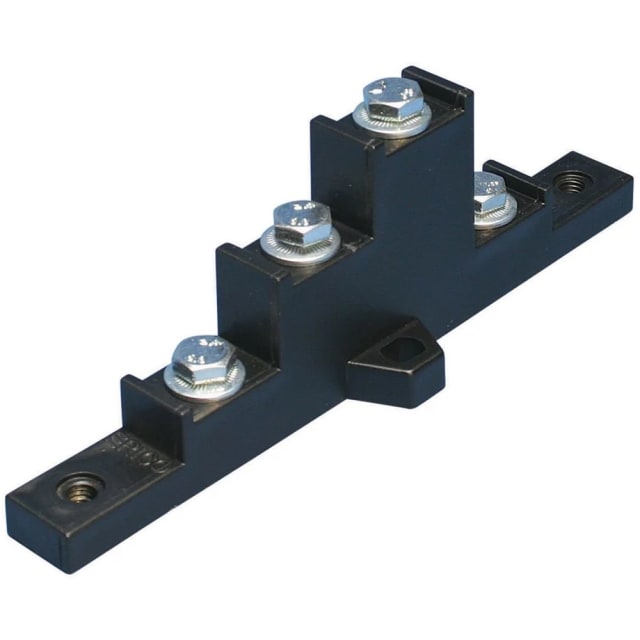

Support tétrapolaire 250A 551300

Support tétrapolaire conçu pour la distribution sur jeu de barres

Ce support tétrapolaire 250A est destiné à la réalisation d’ensembles de distribution électrique sur jeu de barres. Sa configuration quadripolaire permet d’organiser clairement les quatre pôles dans un coffret ou un tableau, avec un entraxe de rails de 40 mm. Il constitue une base adaptée pour créer un bloc de distribution sur mesure dans les installations nécessitant une tenue mécanique propre et une implantation structurée.

Compatibilité adaptée aux intensités de 160 à 250 A

Ce modèle est prévu pour des applications comprises entre 160 et 250 A, avec un courant nominal maximum de 250 A. Il répond ainsi aux besoins des montages de distribution où la stabilité de l’assemblage et le maintien des barres sont essentiels. Ce positionnement en fait une solution cohérente pour les tableaux de distribution, protections et répartitions de puissance demandant une architecture tétrapolaire compacte.

Configuration 4 pôles pour les montages quadripolaires

Avec ses 4 pôles, ce support isolant quadripolaire facilite la mise en œuvre de répartitions tétrapolaires homogènes. Il convient particulièrement aux montages où la séparation nette des conducteurs et la lisibilité du câblage sont recherchées. Dans un tableau électrique, cette configuration aide à structurer l’intégration des barres et à conserver une implantation logique, notamment lors de la création de blocs de distribution personnalisés.

Montage par vis pour une intégration nette dans le coffret

Le support se fixe à l’aide de vis, ce qui simplifie son intégration dans les enveloppes de distribution et les châssis techniques. Ce mode de pose favorise un assemblage propre et stable, adapté aux environnements de câblage où l’on attend une mise en place précise des éléments de répartition. Il est également prévu pour recevoir un écran de protection au moyen d’entretoises, ce qui permet d’aller vers une finition plus sécurisée et mieux organisée du montage.

Support isolant pensé pour les jeux de barres cuivre

Ce support BS-250A est utilisé pour le maintien de barres cuivre dans les ensembles de distribution. Il est annoncé pour des barres de 5 mm d’épaisseur et de 15 à 20 mm de largeur, ce qui aide à cibler plus précisément la compatibilité du produit lors de la préparation du coffret. Cette conception permet de bâtir une distribution adaptée aux besoins du tableau sans recourir à une solution préassemblée standardisée.

Matériaux techniques adaptés aux environnements de distribution

La conception associe une structure en acier électrozingué et des parties en polyamide renforcé de fibre de verre. Cet assemblage répond aux exigences courantes des accessoires de jeu de barres destinés aux tableaux électriques. Le produit est également indiqué comme sans halogène et conforme RoHS, avec une utilisation référencée selon IEC 61439-1, ce qui apporte des repères utiles pour les intégrateurs et tableautiers recherchant un accessoire cohérent avec des ensembles de distribution technique.

Un accessoire utile pour composer un tableau sur mesure

Ce support tétrapolaire 250A trouve sa place dans les projets où la distribution doit être dimensionnée avec précision, sans compromis sur l’encombrement ni sur la clarté d’implantation. Il convient aussi bien aux opérations de montage initial qu’aux adaptations de tableaux existants lorsque la création d’un répartiteur quadripolaire spécifique est nécessaire. Pour l’acheteur professionnel, il s’agit d’un composant pertinent pour structurer un jeu de barres, rationaliser le câblage et préparer une distribution nette dans le coffret.
