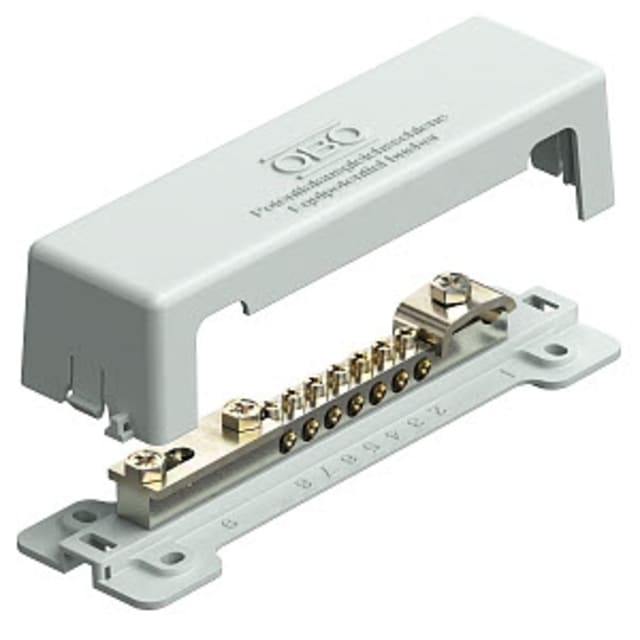

Rail d’équipotentialité parafoudre 1809 5015073

Rail d’équipotentialité parafoudre pour liaison de terre et protection foudre

Le rail d’équipotentialité parafoudre 1809 est conçu pour réaliser une liaison équipotentielle complète entre les différents conducteurs de protection et éléments métalliques d’une installation. Il répond aux besoins de mise à la terre fonctionnelle et de liaison équipotentielle associée à la protection contre la foudre, avec une tenue annoncée aux courants de foudre de 100 kA en onde 10/350. Ce positionnement en fait un accessoire adapté aux tableaux, locaux techniques et points de raccordement où la continuité équipotentielle doit être centralisée de manière claire et accessible.

Configuration de raccordement pensée pour les conducteurs usuels

Ce modèle permet le raccordement de 7 conducteurs jusqu’à 25 mm² en rigide, ou de câbles souples jusqu’à 16 mm² selon la configuration de l’installation. Il intègre également 1 point de connexion pour conducteur rond de 8 à 10 mm ainsi que 1 raccordement pour conducteur plat jusqu’à 30 mm. Cette combinaison facilite le regroupement sur un même rail de plusieurs départs de terre, liaisons équipotentielles principales et connexions liées à la protection externe ou interne contre la foudre.

Barrette de contact en laiton nickelé et bornes en acier zingué

La partie conductrice du rail est réalisée en laiton avec surface nickelée, un choix pertinent pour assurer un bon contact électrique et une tenue mécanique adaptée à un usage technique. Les bornes et éléments de serrage sont en acier avec finition zinguée électrolytique. L’ensemble forme une solution compacte pour la répartition des conducteurs de terre et d’équipotentialité, avec une conception fixe qui convient aux installations nécessitant un montage net et durable.

Capot de protection pratique pour repérage et contrôle

Le rail est livré avec un capot de couverture qui protège la zone de connexion tout en conservant l’accessibilité pour les opérations de vérification et de maintenance. Ce capot peut être repéré et plombable, ce qui facilite l’identification du point de liaison équipotentielle dans une armoire, un coffret ou un local technique. La semelle et le couvercle en polystyrène gris contribuent à une présentation propre de l’ensemble une fois le câblage terminé.

Format compact pour intégration dans les espaces techniques

Avec une longueur de 188 mm, une largeur de 52 mm et une hauteur de 44,5 mm, ce rail d’équipotentialité trouve facilement sa place dans de nombreuses configurations d’installation. Son format permet de concentrer les raccordements sur un support unique sans encombrement excessif. La présence d’un isolateur participe à une implantation maîtrisée sur le support de fixation, ce qui simplifie l’organisation des conducteurs dans les zones de raccordement de terre.

Usage recommandé pour mise à la terre et équipotentialité centralisée

Ce rail convient particulièrement aux applications où plusieurs masses, conducteurs de protection ou éléments conducteurs doivent être réunis sur un point commun. Il s’emploie aussi bien dans les installations électriques de bâtiment que dans les ensembles techniques intégrant des exigences de liaison équipotentielle renforcée. Sa conception permet d’ordonner les arrivées de conducteurs ronds, plats et sectionnés, tout en gardant une lecture simple du câblage au moment de l’installation ou du contrôle.

Une solution adaptée aux montages exigeant clarté et compatibilité

Le rail d’équipotentialité parafoudre 1809 série VBS se distingue par sa capacité à réunir sur un seul accessoire les fonctions essentielles de raccordement, de protection mécanique et d’organisation de la mise à la terre. Pour l’installateur, c’est un choix pertinent lorsqu’il faut combiner raccordements multiples, compatibilité avec conducteur rond ou plat, et intégration propre sous capot. Il répond ainsi aux besoins des chantiers où la lisibilité du montage et la bonne répartition des connexions de terre sont aussi importantes que la compacité de l’ensemble.
