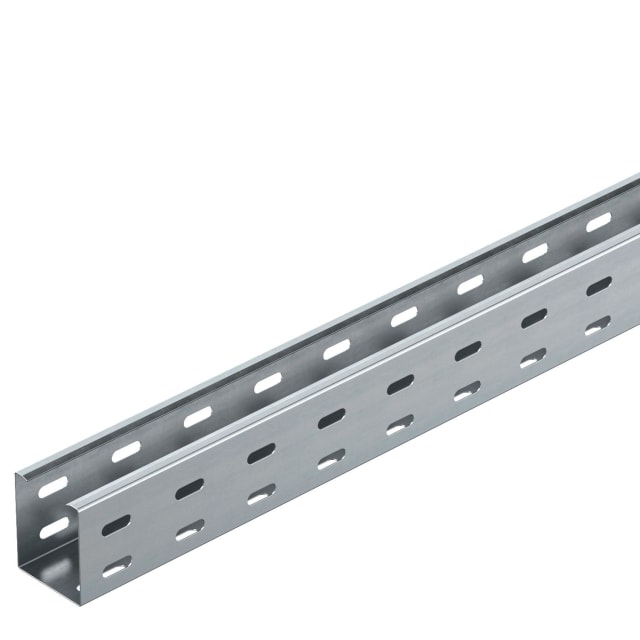

Chemin de câbles perforé 60×50 mm acier FS 6047600

Chemin de câbles perforé 60×50 mm pour cheminement électrique apparent

Ce chemin de câbles perforé 60 x 50 mm en acier est conçu pour le passage et l’organisation des câbles dans les installations électriques apparentes. Son format compact permet de créer un support de câblage propre et structuré tout en conservant une bonne capacité utile pour les circuits de distribution, de commande ou de courant faible. Sa longueur de 3000 mm facilite la réalisation de linéaires avec moins de jonctions sur chantier.

Conception en acier galvanisé sendzimir adaptée aux environnements techniques courants

Fabriqué en acier avec traitement de surface galvanisé en continu type sendzimir, ce chemin de câbles offre une finition zinc adaptée aux usages techniques en intérieur et aux installations où une protection de surface métallique est recherchée. Cette conception permet d’intégrer le produit dans des locaux tertiaires, industriels ou techniques en cohérence avec les autres éléments de supportage et de fixation métalliques.

Perforations de fond et de côtés pour une pose plus pratique

Le fond perforé et le poinçonnage latéral apportent une vraie souplesse à l’installation. Ils facilitent la fixation sur consoles, suspentes ou supports adaptés, tout en permettant l’ajout d’accessoires de montage selon la configuration du chantier. Cette géométrie perforée simplifie le passage des attaches et contribue à une mise en œuvre plus fluide lors des travaux d’alignement, de maintien et de raccordement des câbles.

Format 60 x 50 mm équilibré pour les petits et moyens faisceaux

Avec une hauteur de 60 mm, une largeur de 50 mm et une section utilisable de 3000 mm², ce chemin de câbles convient aux cheminements nécessitant un encombrement maîtrisé. Il constitue une solution pertinente lorsque l’on souhaite canaliser des faisceaux sans surdimensionner le support. Son épaisseur de matière de 0,75 mm participe à un ensemble léger, avec un poids de 0,96 kg par mètre, pratique à manipuler sur des longueurs importantes.

Compatibilité avec des entraxes de supports jusqu’à 3 mètres

Ce modèle est donné pour un espacement possible des supports de 1 à 3 mètres selon les contraintes du projet. Les charges de travail sécurisées maximales selon l’IEC 61537 sont indiquées à 2000 N/m pour un entraxe de 1,0 m, 800 N/m à 1,5 m, 500 N/m à 2,0 m, 350 N/m à 2,5 m et 150 N/m à 3,0 m. Ces valeurs permettent d’ajuster le dimensionnement du supportage en fonction du poids des câbles et de la portée retenue.

Modèle sans couvercle et sans raccord pour une configuration libre

Ce chemin de câbles est livré sans couvercle et dans une version sans raccord intégré. Cette configuration laisse une grande liberté pour composer l’installation avec les accessoires de liaison, de supportage et de protection choisis séparément. Elle convient particulièrement aux chantiers où l’on souhaite sélectionner chaque élément du système selon les contraintes réelles de pose, d’accès ou de maintenance.

Un choix adapté aux installations de distribution et de raccordement

Dans une armoire déportée, un local technique, un atelier ou un parcours de distribution secondaire, ce chemin de câbles perforé 60×50 mm répond aux besoins de cheminement visible, ordonné et évolutif. Il permet de garder les câbles accessibles, de structurer les passages horizontaux ou suspendus et d’accompagner efficacement les travaux d’installation, de fixation et de raccordement dans les environnements électriques professionnels.
