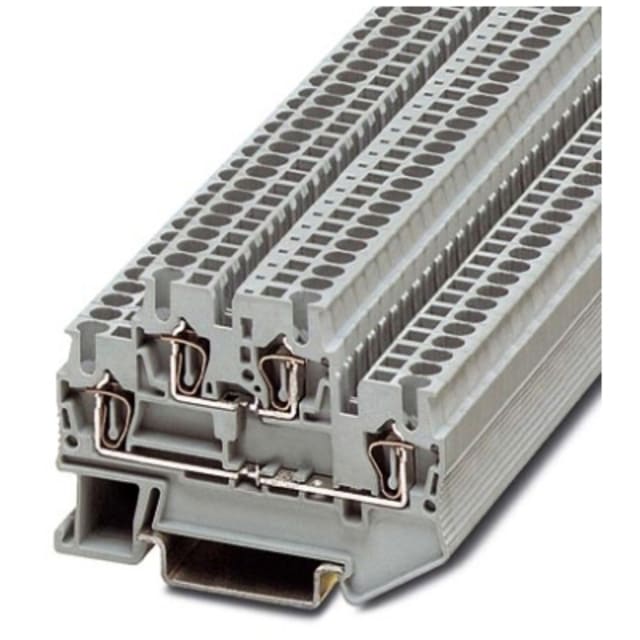

Bloc de jonction à ressort 2 étages gris STTB 2,5 3031270

Bloc de jonction à ressort 2 étages pour câblage compact sur rail DIN

Le bloc de jonction à ressort 2 étages gris STTB 2,5 est conçu pour le raccordement de conducteurs dans les tableaux électriques lorsque l’optimisation de l’espace est essentielle. Sa conception à double niveau permet de regrouper davantage de connexions sur une faible largeur de 5,2 mm, tout en conservant une implantation claire et structurée sur rail DIN. C’est une solution particulièrement adaptée aux armoires et coffrets où la densité de câblage doit rester maîtrisée.

Raccordement à ressort pratique pour conducteurs rigides et souples

Ce modèle utilise un raccordement à ressort, apprécié pour sa mise en œuvre rapide et régulière en atelier comme sur chantier. Il accepte les conducteurs rigides de 0,08 à 4 mm² et les conducteurs souples de 0,08 à 2,5 mm², avec une plage AWG 28 à 12. Cette polyvalence facilite l’intégration dans de nombreux montages de distribution, de commande et d’interconnexion. La longueur de dénudage recommandée de 8 à 10 mm aide à obtenir un raccordement net et conforme aux besoins du bornier.

Configuration à 2 niveaux avec 4 connexions pour une distribution ordonnée

Avec ses 2 étages, 2 niveaux et 4 connexions, ce bloc de jonction permet d’organiser le câblage de manière rationnelle dans les ensembles électriques. Cette architecture favorise une lecture plus propre des circuits et limite l’encombrement par rapport à des bornes simples disposées côte à côte. Pour l’intégrateur, cela se traduit par un gain de place réel dans le bornier, sans compromettre la lisibilité de l’ensemble.

Caractéristiques électriques adaptées aux tableaux et circuits de commande

La borne présente une section nominale de 2,5 mm², une tension nominale de 500 V et un courant nominal de 22 A. Elle convient ainsi aux applications de passage et de répartition dans de nombreux montages électriques nécessitant un format compact. Sa tension de choc nominale de 6 kV, associée à une catégorie de surtension III et à un degré de pollution 3, en fait un composant adapté aux environnements techniques où la tenue électrique et l’isolement doivent être correctement dimensionnés.

Format étroit pour intégration efficace dans les armoires électriques

Son encombrement réduit facilite l’installation dans les rangées fortement équipées. La borne affiche une largeur de 5,2 mm, une longueur de 67,5 mm, une hauteur sur NS 35/7,5 de 47,5 mm et une hauteur sur NS 35/15 de 55 mm. Ce gabarit permet d’optimiser la place disponible tout en restant compatible avec les montages courants sur rail DIN NS 35/7,5 ou NS 35/15. Elle s’intègre donc facilement dans les tableaux de distribution, de commande et d’automatisation.

Matière isolante et comportement au feu adaptés aux usages techniques

Le corps isolant en PA répond à une classe d’inflammabilité V0. Ce choix de matériau convient aux équipements électriques nécessitant un niveau de comportement au feu adapté à une implantation en coffret ou en armoire. Pour le professionnel, cela apporte une base technique cohérente avec les exigences habituelles de construction des ensembles de raccordement et de protection.

Un choix pertinent pour les bornes de passage en tableau électrique

Ce bloc de jonction à ressort 2 étages gris répond bien aux besoins des monteurs, câbleurs et tableautiers recherchant une borne de passage compacte, simple à intégrer et pensée pour la densité de raccordement. Son format étroit, sa compatibilité avec différentes sections de conducteurs et son montage sur rail DIN en font une référence adaptée aux réalisations de tableaux électriques où l’organisation du câblage et l’optimisation de l’espace sont prioritaires.
