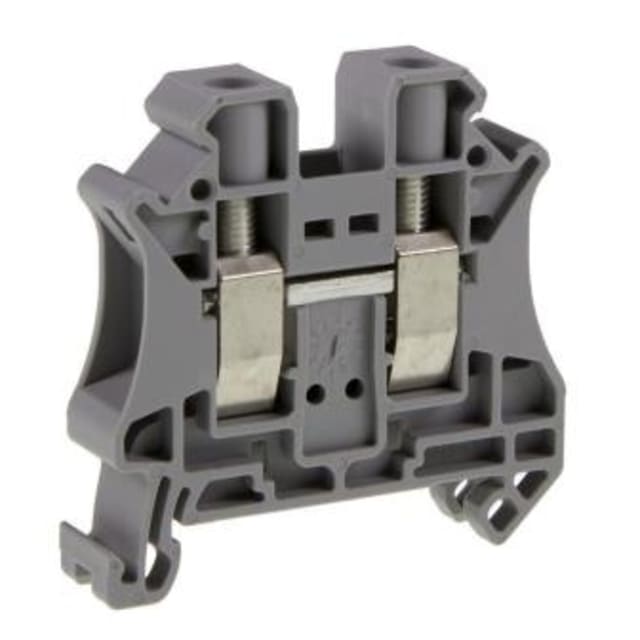

Bloc de jonction à vis gris 0,5-16 mm² 3044160

Bloc de jonction à vis pour raccordement traversant sur rail DIN

Ce bloc de jonction gris est conçu pour réaliser un raccordement traversant simple et propre dans les tableaux électriques et ensembles de distribution. Son format compact permet d’organiser les liaisons de puissance ou de commande sur rail DIN tout en conservant une lecture claire du câblage. Avec ses 2 connexions et son principe de borne de passage, il s’intègre naturellement dans les montages où la continuité électrique, l’ordre de repérage et la facilité d’implantation sont essentiels.

Connexion vissée adaptée aux sections de 0,5 à 16 mm²

Le raccordement vissé couvre une large plage de conducteurs, de 0,5 à 16 mm², avec une section nominale de 10 mm². Cette polyvalence permet d’utiliser la borne aussi bien pour des circuits de commande que pour des départs nécessitant une section plus importante. Le serrage par vis convient aux installations recherchant une connexion franche et maîtrisée, avec compatibilité AWG 20 à 6 pour répondre à différents besoins de câblage en atelier, armoire ou coffret.

Capacité électrique pensée pour les applications de tableau

Avec une tension nominale de 1000 V et une intensité nominale de 57 A, cette borne de passage répond aux besoins de nombreuses configurations de raccordement en environnement électrique. Elle permet de distribuer ou prolonger un conducteur dans des montages où la tenue électrique et la cohérence du cheminement sont prioritaires. Sa faible résistance de contact de 0,16 mΩ contribue à limiter les pertes au point de connexion, ce qui est particulièrement apprécié dans les ensembles bien chargés.

Montage direct sur rails NS 35/7,5 et NS 35/15

Cette borne pour tableau électrique se monte sur rails DIN NS 35/7,5 et NS 35/15, ce qui facilite son intégration dans la majorité des enveloppes et armoires courantes. Ce double standard de montage apporte plus de souplesse lors de la conception ou de l’extension d’une installation. Le positionnement sur rail simplifie également l’alignement des bornes, la création de rangées homogènes et l’ajout d’accessoires de repérage ou de pontage compatibles selon l’architecture retenue.

Format compact pour optimiser l’encombrement dans le coffret

Avec une largeur de 10,2 mm, une hauteur de 46,9 mm et une profondeur de 42,5 mm, ce bloc de jonction offre un bon compromis entre capacité de raccordement et maîtrise de l’espace disponible. Son faible encombrement latéral aide à densifier les borniers sans compliquer l’accès au câblage. C’est un choix pertinent pour les tableaux où chaque millimètre compte, tout en conservant une implantation lisible et rationnelle des connexions.

Repérage visuel simple grâce à la finition grise

La couleur grise convient parfaitement aux organisations de borniers standardisées dans lesquelles la borne de passage doit rester immédiatement identifiable. Elle s’associe facilement à d’autres fonctions de raccordement au sein d’un même tableau, notamment lorsque l’on différencie les circuits par couleur ou par marquage. Cette présentation sobre s’adapte aussi bien aux ensembles industriels qu’aux coffrets techniques nécessitant une lecture rapide lors du câblage et de la maintenance.

Une solution pertinente pour distribution, raccordement et extension de lignes

Ce bloc de jonction à vis trouve sa place dans de nombreuses opérations de connexion et câblage : prolongation de conducteurs, constitution de rangées de bornes, distribution dans un coffret, reprise de départs ou structuration de circuits dans un tableau électrique. Sa configuration en borne de passage 2 points en fait une solution claire pour relier deux conducteurs de manière ordonnée, avec une mise en œuvre adaptée aux professionnels qui recherchent un appareillage précis, compact et facile à intégrer.
