Bloc distributeur Push-in vertical 19 connexions 3273128

Distribution compacte d’un potentiel électrique

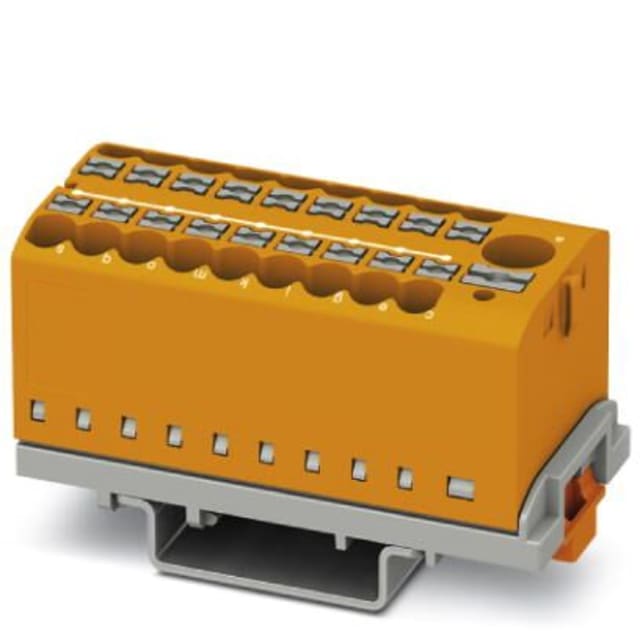

Le PTFIX 6/18X2,5-NS35 OG référence 3273128 est un bloc distributeur vertical avec alimentation intégrée. Ses dix-neuf connexions servent à répartir un potentiel dans une armoire sans réaliser de pontage manuel sur chaque borne. La construction compacte et l’orientation transversale permettent d’organiser clairement plusieurs départs sur une faible longueur de rail.

Connexion Push-in sans outil

Les départs et l’arrivée utilisent la technologie Push-in pour raccorder directement les conducteurs correctement préparés. Les dix-huit départs acceptent des sections de 0,14 à 4 mm², tandis que l’entrée d’alimentation accepte de 0,5 à 10 mm². Les longueurs de dénudage diffèrent entre les deux zones et doivent être respectées.

Courants distincts pour l’entrée et les départs

Chaque point de dérivation possède un courant nominal de 24 A, avec un maximum annoncé de 32 A pour un conducteur de 4 mm². Le courant total peut atteindre 57 A sans dépasser la limite de chaque point. La tension nominale est de 690 V et la tenue aux chocs de 8 kV.

Montage direct sur rail NS 35

Cette version se fixe sur un rail DIN NS 35/7,5 ou NS 35/15. Sa largeur de 28,6 mm et sa couleur orange RAL 2003 facilitent son repérage dans le tableau. Les blocs peuvent aussi être pontés entre eux au moyen des ponts enfichables compatibles indiqués dans les accessoires Phoenix Contact.

Précautions pour une distribution sûre

La répartition de puissance doit respecter les règles de protection des conducteurs et les prescriptions de l’IEC 60364-4-43 mentionnées par le fabricant. Il faut vérifier le courant cumulé, les sections, la protection amont et la dissipation thermique. Le montage et les contrôles de continuité doivent être confiés à une personne qualifiée.
