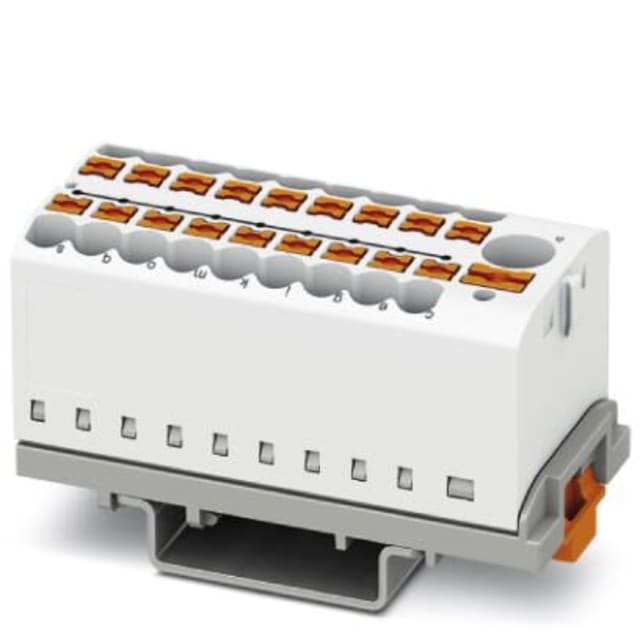

Bloc distributeur vertical avec alimentation 3273122

Bloc distributeur vertical avec alimentation intégrée pour câblage sur rail DIN

Ce bloc distributeur vertical Phoenix Contact est conçu pour simplifier la répartition des conducteurs dans les armoires et coffrets. Son alimentation intégrée permet d’organiser la distribution du potentiel dans un format compact, particulièrement adapté aux montages sur rail DIN 35 mm. Sa configuration verticale aide à structurer le câblage lorsque l’espace disponible est contraint et qu’une implantation nette des départs est recherchée.

19 points de connexion pour une distribution claire et rapide

Avec 19 connexions sur un seul étage, ce bloc répond efficacement aux besoins de répartition dans les installations de commande, d’automatisme et de distribution auxiliaire. Cette architecture permet de centraliser plusieurs départs à partir d’une alimentation commune, tout en gardant une lecture simple du câblage. C’est une solution pratique pour réduire le nombre de pontages manuels et accélérer la mise en œuvre en atelier comme sur site.

Technologie Push-in adaptée aux opérations de raccordement répétitives

Le raccordement direct de type Push-in facilite l’insertion des conducteurs et rend le câblage plus fluide, notamment dans les applications où la rapidité d’exécution compte. Le bloc accepte les conducteurs monofilares de 0,14 à 4 mm² ainsi que les conducteurs multifilaires et à brins fins de 0,14 à 2,5 mm², avec ou sans gaine selon les cas. Cette plage de raccordement couvre une large variété de circuits de distribution et de commande courants.

Capacité électrique adaptée aux circuits de distribution jusqu’à 690 V

Ce modèle est prévu pour une tension de dimensionnement de 690 V et un courant nominal de 24 A. Il convient donc aux applications de distribution où il est nécessaire de combiner compacité, bonne lisibilité du bornier et tenue électrique cohérente avec les exigences des ensembles industriels et tertiaires. Son principe de bloc de répartition permet de structurer proprement les départs sans multiplier les accessoires de liaison.

Format compact pour intégration efficace dans l’armoire

Avec une largeur de 28,6 mm et une hauteur de 58,1 mm, ce bloc distributeur s’intègre facilement dans les enveloppes où chaque millimètre compte. Son montage sur rail DIN 35 mm favorise une installation rapide et standardisée. L’encombrement réduit est particulièrement intéressant pour les tableaux d’automatisme, les coffrets techniques et les armoires nécessitant une distribution ordonnée sans surcharge visuelle du câblage.

Conception pensée pour les environnements techniques exigeants

La plage de température de service de -60 à 105 °C permet d’envisager l’utilisation de ce bloc dans des environnements soumis à des variations thermiques importantes. Le corps isolant en version blanche améliore également le repérage visuel à l’intérieur du coffret, ce qui peut faciliter les opérations de maintenance, de contrôle et d’identification des circuits lors des interventions.

Une solution pertinente pour la distribution de potentiel en coffret

Ce bloc distributeur vertical avec alimentation intégrée est particulièrement adapté aux professionnels recherchant une solution de connexion et de câblage propre, compacte et efficace. Il répond bien aux besoins de répartition sur rail DIN dans les installations électriques et de commande, tout en apportant une organisation plus lisible des départs. Pour le montage d’ensembles neufs comme pour l’optimisation d’un coffret existant, il constitue un choix technique pertinent pour rationaliser la distribution interne.
