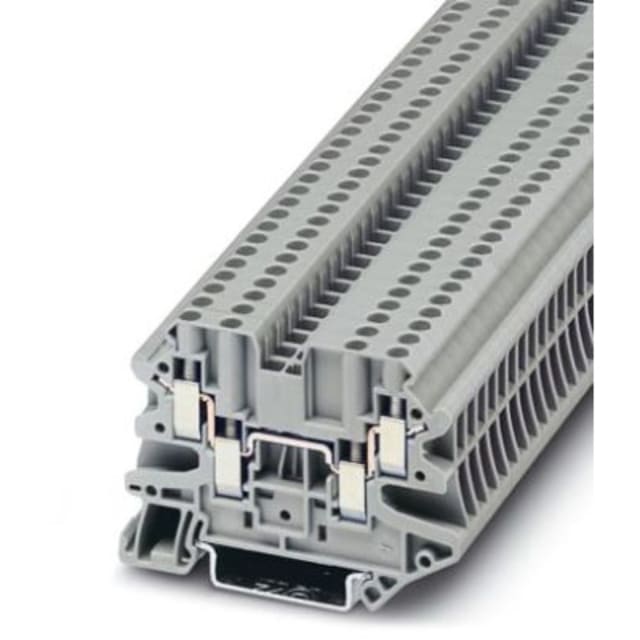

Bloc de jonction simple 500 V 24 A Phoenix Contact 3044542

Bloc de jonction simple Phoenix Contact pour raccordement 4 conducteurs

Ce bloc de jonction simple Phoenix Contact est conçu pour le raccordement et la distribution de conducteurs dans les armoires, coffrets et tableaux sur rail DIN 35 mm. Il s’agit d’un modèle à passage direct de la gamme UT, en version 1 étage avec 4 points de connexion, particulièrement adapté lorsque l’on souhaite regrouper plusieurs départs dans un encombrement réduit. Sa tension nominale de 500 V et son courant nominal de 24 A en font une borne de connexion adaptée aux installations de câblage de commande et de puissance légère.

Format compact pour un câblage dense et bien organisé

Avec seulement 5,2 mm de largeur pour 65,4 mm de hauteur, ce bloc de jonction aide à optimiser la place disponible sur le rail tout en conservant une vraie capacité de raccordement multi-conducteurs. Son architecture à 4 connexions sur un seul niveau permet de simplifier la répartition des potentiels sans multiplier les bornes, ce qui facilite la lisibilité du câblage et la structuration des rangées dans les coffrets électriques compacts ou fortement équipés.

Raccordement à vis pratique pour conducteurs souples et rigides

La connexion à vis convient aux usages où l’on recherche un serrage maîtrisé et une mise en œuvre claire lors du câblage. Cette borne accepte les conducteurs monofilares et souples de 0,14 à 4 mm² selon le type de fil, avec prise en charge des conducteurs multifilaires jusqu’à 1,5 mm² et des conducteurs à brins fins avec embout selon les sections prévues. Cette polyvalence permet de l’intégrer aussi bien dans des circuits de commande que dans des raccordements de distribution nécessitant plusieurs fils sur une borne de passage.

Section nominale 2,5 mm² et intensité 24 A pour de nombreux montages

Le produit est dimensionné autour d’une section nominale de 2,5 mm², un format très courant en installation électrique industrielle et tertiaire. Cette configuration permet de raccorder efficacement des circuits où la compacité doit rester compatible avec une intensité nominale de 24 A. Pour l’installateur, cela signifie un bon compromis entre densité de câblage, simplicité de repérage et compatibilité avec des conducteurs fréquemment utilisés sur le terrain.

Montage rapide sur rail DIN 35 mm dans les tableaux et coffrets

Prévu pour une fixation sur rail DIN 35 mm, ce bloc de jonction s’intègre facilement dans les environnements normalisés de câblage. Il est compatible avec les profils NS 35/7,5 et NS 35/15, ce qui facilite son intégration dans de nombreuses configurations d’armoires. Ce type de montage permet une implantation ordonnée, une extension simple des rangées de bornes et une maintenance plus fluide lors des interventions sur installation.

Bonne tenue en environnement technique et compatibilité aluminium/cuivre

Ce modèle est donné pour une température de service de -60 à 110 °C, ce qui le rend pertinent pour des environnements techniques soumis à des variations thermiques importantes. Il est en outre indiqué pour les conducteurs en aluminium et en cuivre, un point utile dans les contextes de rénovation, d’adaptation d’installations existantes ou de mixité de matériaux conducteurs. Sa finition grise facilite également l’intégration dans les rangées de bornes de repérage standard.

Un choix pertinent pour la connexion, la répartition et le passage de conducteurs

Ce bloc de jonction 500 V 24 A Phoenix Contact répond aux besoins de raccordement propre et compact dans les applications de connexion et câblage. Grâce à sa conception 4 conducteurs, son montage sur rail DIN et sa plage de sections étendue, il convient parfaitement aux professionnels recherchant une borne de passage simple à intégrer dans un tableau, un coffret ou une armoire. C’est une solution particulièrement intéressante pour rationaliser les liaisons électriques tout en gardant un câblage net, accessible et facile à structurer.
