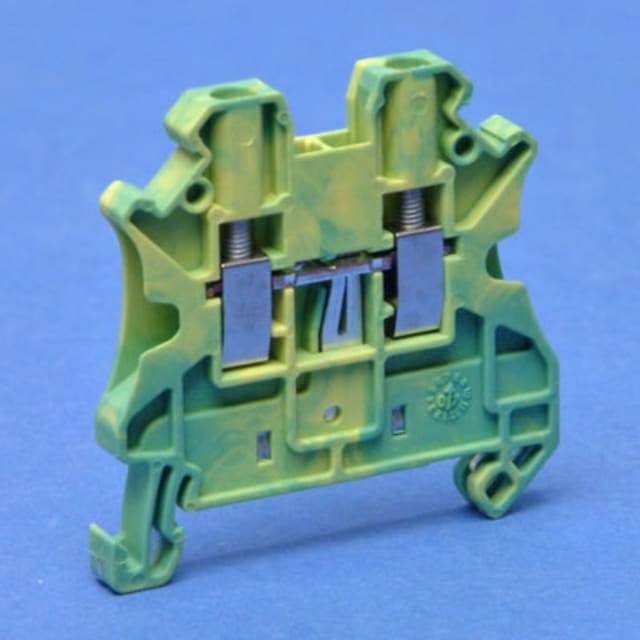

Bloc de jonction de terre à vis 0,14-4 mm² 3044092

Bloc de jonction de terre à vis pour raccordement sur rail DIN

Ce bloc de jonction de terre à vis est conçu pour le raccordement des conducteurs de protection dans les armoires, coffrets et tableaux électriques. Son format compact permet une implantation propre sur rail DIN 35 mm, tout en assurant une mise à la terre directe via le support métallique. Il s’adresse aux installations qui exigent un repérage immédiat du conducteur de protection grâce à sa finition vert/jaune.

Connexion à vis adaptée aux sections fines et courantes

Le bornier accepte les conducteurs monofilaire et multifilaire de 0,14 à 4 mm², ainsi que les conducteurs souples avec embout de 0,14 à 2,5 mm². Cette plage de raccordement permet de couvrir aussi bien les câblages de commande que les liaisons de protection usuelles en armoire. Le raccordement à vis sur les deux points de connexion offre une mise en œuvre simple pour les interventions de câblage, de reprise ou de maintenance.

Conçu pour la fonction de terre avec contact direct sur le rail

Spécialement destiné au conducteur de protection, ce bloc de jonction possède une architecture pensée pour établir la liaison de terre par montage direct sur rail DIN. Ce principe évite d’ajouter un câblage de terre complémentaire entre la borne et le support, ce qui facilite le montage en rangée et contribue à garder un câblage lisible dans les coffrets électriques.

Format étroit pour optimiser l’encombrement dans le tableau

Avec une largeur de 5,2 mm, une hauteur de 47,7 mm et une profondeur de 46,9 mm, ce bornier de terre trouve facilement sa place dans les ensembles à forte densité de câblage. Son gabarit étroit est particulièrement intéressant lorsque l’espace sur rail est limité et que plusieurs circuits doivent être regroupés dans un volume réduit sans nuire à l’accessibilité des raccordements.

Structure simple à un étage avec deux points de raccordement

Le produit est réalisé en version 1 étage avec 2 connexions sur le même niveau. Cette configuration convient parfaitement pour raccorder un conducteur de protection entrant et un conducteur sortant, ou pour organiser proprement les liaisons de terre au sein d’une rangée de borniers. Son usage est pertinent dans les applications de distribution, d’automatisme, d’équipement de machine et d’installation électrique en coffret.

Tenue thermique adaptée aux environnements techniques exigeants

Ce bloc de jonction de terre fonctionne dans une plage de température de service de -60 à 110 °C. Cette amplitude permet son intégration dans des environnements techniques soumis à des conditions sévères, qu’il s’agisse de basses températures, d’échauffements liés à l’exploitation ou de contraintes d’ambiance en enveloppe électrique. C’est un point important pour conserver une solution de raccordement cohérente dans des installations industrielles ou techniques variées.

Prévu pour une implantation complète avec accessoirisation dédiée

Le bornier nécessite une plaque de fermeture pour une réalisation de rangée conforme et soignée. Ce point est à prendre en compte lors de la préparation du matériel afin d’obtenir une extrémité de rail propre et une finition homogène de l’ensemble de connexion. Pour l’installateur, cela facilite la constitution d’un montage clair, ordonné et prêt à être repéré dans le tableau.
