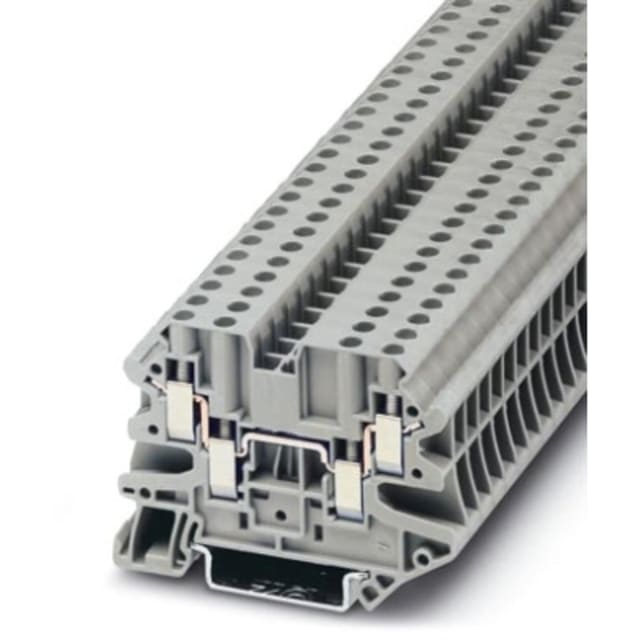

Bloc de jonction simple 500 V 32 A Phoenix Contact 3044571

Bloc de jonction traversant 4 connexions pour câblage compact sur rail DIN

Ce bloc de jonction simple Phoenix Contact est conçu pour le raccordement et la distribution de conducteurs dans les armoires, coffrets et ensembles de câblage sur rail DIN 35 mm. Sa configuration à 4 connexions sur un seul étage permet d’organiser plusieurs départs sur un encombrement réduit, tout en conservant une implantation claire et pratique dans les installations de raccordement.

Caractéristiques électriques adaptées aux circuits jusqu’à 500 V et 32 A

Ce modèle est dimensionné pour une tension nominale de 500 V et un courant nominal de 32 A. Il convient ainsi aux applications de connexion et de répartition demandant une borne traversante compacte capable de traiter des intensités usuelles en environnement industriel, tertiaire ou technique. Sa section de référence de 4 mm² en fait un choix pertinent pour les montages où l’on recherche un bon équilibre entre capacité de raccordement et densité d’installation.

Raccordement à vis pour une mise en œuvre précise et polyvalente

Le raccordement à vis permet une connexion directe et maîtrisée de différents types de conducteurs. Cette borne accepte les conducteurs monofilares de 0,14 à 6 mm², les conducteurs souples sans gaine de 0,14 à 6 mm², les conducteurs souples avec embout de 0,14 à 4 mm² ainsi que les conducteurs multifilaires jusqu’à 1,5 mm². Cette polyvalence facilite l’intégration dans de nombreux schémas de câblage, aussi bien en création qu’en maintenance.

Format étroit de 6,2 mm pour optimiser l’espace dans le coffret

Avec une largeur de seulement 6,2 mm et une hauteur de 65,4 mm, ce bloc de jonction aide à maximiser la place disponible sur le rail. Il s’intègre facilement dans les tableaux où la densité de bornes est un critère important, sans sacrifier la lisibilité du câblage. Ce format est particulièrement apprécié pour les montages où plusieurs points de connexion doivent être regroupés dans une zone limitée.

Montage rapide sur rail DIN 35 mm dans les ensembles de distribution

Prévu pour un montage sur rail DIN 35 mm de type NS 35/7,5 ou NS 35/15, ce bloc de jonction s’insère naturellement dans les architectures de câblage standardisées. Il convient aux opérations d’équipement de coffrets, de tableaux et de platines nécessitant une pose ordonnée, avec une compatibilité adaptée aux accessoires de repérage, de pontage et de test couramment utilisés sur cette famille de bornes.

Corps isolant gris et compatibilité aluminium/cuivre

Son corps isolant de couleur grise facilite l’identification visuelle dans les rangées de bornes et s’accorde avec les pratiques de repérage habituelles en câblage électrique. Le produit est donné comme compatible avec les matériaux conducteurs aluminium et cuivre, ce qui apporte de la souplesse dans le choix des conducteurs selon les contraintes du chantier, de la rénovation ou de l’intégration en atelier.

Utilisation technique dans une large plage de température

Cette borne est prévue pour fonctionner sur une plage de température de service de -60 à 110 °C. Cette amplitude permet son intégration dans des environnements techniques soumis à des conditions thermiques variées, avec une solution de raccordement adaptée aux installations de machine, de process ou d’équipement électrique nécessitant un composant compact, traversant et multi-connexions.
