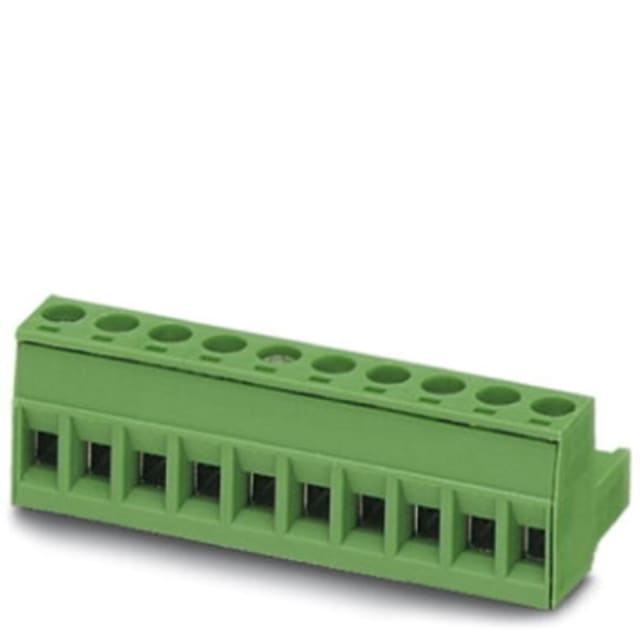

Connecteur mâle CI à vis 10 pôles vert 1754601

Connecteur mâle CI à vis 10 pôles pour raccordement carte vers câble

Ce connecteur mâle CI 10 pôles est conçu pour assurer la liaison entre une carte imprimée et un câblage terrain dans les montages nécessitant une connexion enfichable claire et compacte. Son format à pas de 5 mm permet une intégration soignée sur les équipements électroniques, borniers de commande, interfaces de régulation ou ensembles de distribution basse tension. Avec sa configuration 1 rangée et 10 pôles, il convient particulièrement aux applications où plusieurs signaux ou alimentations doivent être regroupés dans un encombrement maîtrisé.

Raccordement à vis avec bague pour un câblage précis

Le raccordement électrique à vis avec bague facilite le serrage des conducteurs et convient aux opérations de câblage en atelier comme en maintenance. Cette conception apporte une bonne tenue des fils lors du serrage et convient à différents types d’âmes conductrices. Le connecteur accepte des conducteurs monofilares de 0,2 à 2,5 mm², des conducteurs souples sans gaine de 0,2 à 2,5 mm², des conducteurs souples avec gaine de 0,25 à 2,5 mm² ainsi que des conducteurs multifilaires jusqu’à 1 mm². Ce niveau de compatibilité permet de l’utiliser sur de nombreuses liaisons de commande et d’alimentation auxiliaire.

Format 10 pôles au pas de 5 mm pour intégration ordonnée

Sa trame de contacts de 5 mm et son exécution 10 pôles offrent un bon équilibre entre compacité, lisibilité du câblage et séparation des connexions. Ce pas reste très adapté aux applications industrielles et tertiaires où l’on recherche un raccordement enfichable simple à repérer sur circuit imprimé. L’implantation sur une seule rangée facilite également l’alignement des points de connexion et le repérage des conducteurs lors des interventions.

Caractéristiques électriques adaptées aux circuits de commande

Ce modèle est dimensionné pour un courant nominal de 12 A et une tension assignée de 320 V, avec une tension de choc de mesure de 4 kV. Il est spécifié en catégorie de surtension III et degré de pollution 2, ce qui le rend pertinent pour des environnements d’utilisation exigeant une tenue électrique cohérente avec les circuits de commande, interfaces de cartes et connexions embarquées. Pour l’installateur ou l’intégrateur, cela se traduit par un connecteur bien adapté aux ensembles où la régularité du raccordement et la bonne séparation des pôles sont essentielles.

Orientation horizontale pratique pour le passage des conducteurs

L’angle de raccordement conducteur à 180° correspond à une sortie horizontale, utile lorsque l’espace au-dessus de la carte est limité ou lorsque le faisceau doit être guidé dans l’axe du connecteur. Cette géométrie simplifie le cheminement des câbles ronds raccordables et contribue à une implantation plus propre dans les coffrets, boîtiers électroniques et sous-ensembles compacts. Elle aide également à limiter les contraintes mécaniques sur le conducteur au point de connexion.

Matériaux de contact pensés pour une connexion technique propre

Le contact en cuivre avec surface étamée favorise une connexion adaptée aux usages courants en appareillage et interconnexion sur circuit imprimé. Le corps isolant en polyamide (PA) est compatible avec une plage de température de service de -40 à 100 °C, ce qui permet d’envisager ce connecteur dans des environnements techniques variés, y compris lorsque les conditions thermiques demandent une bonne stabilité d’ensemble. La couleur verte permet en outre une identification visuelle immédiate dans les familles de connecteurs enfichables pour CI.

Une solution pertinente pour cartes électroniques, automatismes et interfaces

Ce connecteur mâle CI à vis 10 pôles vert s’adresse aux professionnels recherchant un composant de connexion enfichable pour modules électroniques, cartes de commande, automatismes, interfaces d’E/S ou petits ensembles d’alimentation et de signal. Sa combinaison entre pas de 5 mm, raccordement à vis, configuration 10 pôles et capacité de raccordement jusqu’à 2,5 mm² en fait un choix adapté pour réaliser des connexions ordonnées, facilement démontables et pratiques à maintenir dans le temps.
