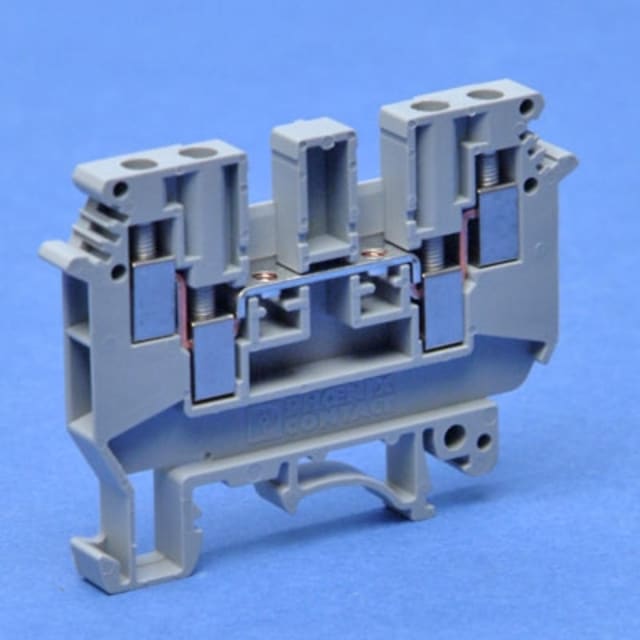

Bloc de jonction double à vis 0,2-6 mm² 2775016

Bloc de jonction double à vis pour raccordement sur rail DIN

Ce bloc de jonction double à vis est conçu pour réaliser des raccordements propres et compacts dans les armoires, coffrets et ensembles de distribution. Son format étroit de 6,2 mm permet d’optimiser l’occupation sur rail tout en conservant une capacité de connexion confortable. Avec sa configuration à 4 connexions sur 1 pôle, il convient parfaitement aux opérations de passage, de reprise ou de répartition sur une même ligne.

Connexion vissée précise pour conducteurs de 0,2 à 6 mm²

Le raccordement par vis M3 assure un serrage mécanique adapté aux conducteurs de petite et moyenne section, de 0,2 à 6 mm², soit de l’AWG 24 à 10. Cette plage d’utilisation rend la borne polyvalente pour de nombreux travaux de câblage en commande, signalisation, alimentation et distribution secondaire. Sa section nominale de 4 mm² en fait un choix pertinent lorsque l’on recherche un bon équilibre entre compacité et capacité de raccordement.

Capacité électrique adaptée aux circuits de distribution et de commande

Prévu pour un courant nominal de 32 A et une tension nominale de 630 V, ce bloc de jonction répond aux besoins courants de raccordement dans les installations industrielles et tertiaires. Il permet de traiter des liaisons de puissance modérée ou des circuits de commande avec une implantation claire sur rail. La catégorie de surtension III et l’indice de pollution 3 renforcent son intérêt pour les environnements techniques où la tenue électrique du matériel doit rester cohérente avec les contraintes d’exploitation.

Format compact pour implantation dense dans les coffrets

Avec une largeur de 6,2 mm, une hauteur de 63,5 mm et une profondeur de 47 mm, cette borne s’intègre facilement dans les ensembles où la place disponible est limitée. Son pas de 6,2 mm facilite l’alignement régulier des bornes sur le rail et aide à construire un bornier lisible, même dans les tableaux fortement équipés. Ce gabarit convient particulièrement aux intégrateurs et installateurs qui doivent conjuguer densité de câblage et accessibilité au raccordement.

Montage compatible avec plusieurs profils de rail

Ce modèle est prévu pour une fixation sur rails NS 35/7,5, NS 35/15 et NS 32. Cette compatibilité apporte de la souplesse lors d’une intégration en coffret neuf ou en rénovation d’installation existante. Le montage sur rail DIN simplifie la mise en place, l’organisation du bornier et les interventions de maintenance, tout en conservant une architecture de câblage claire et structurée.

Corps isolant en polyamide pour usage en environnement technique

Le corps isolant en PA, de couleur gris RAL 7042, s’inscrit dans les standards visuels habituels des borniers de passage en tableau électrique. La matière est donnée avec une classe d’inflammabilité UL 94 V2 et une température de service de -60 à 110 °C, ce qui permet une utilisation dans des contextes techniques variés. Ce niveau de tenue est intéressant pour les installations exposées à des écarts thermiques ou à des conditions d’exploitation soutenues.

Une borne pensée pour un câblage lisible et une distribution ordonnée

Ce bloc de jonction est particulièrement adapté lorsque l’objectif est de regrouper plusieurs conducteurs autour d’un même potentiel sans multiplier les accessoires de raccordement. Sa conception à double niveau de connexion facilite l’organisation du câblage, améliore la lisibilité du bornier et aide à maintenir une distribution ordonnée dans les ensembles électriques. C’est une solution efficace pour les professionnels recherchant une borne de passage compacte, à vis, simple à intégrer dans une chaîne de raccordement structurée.
