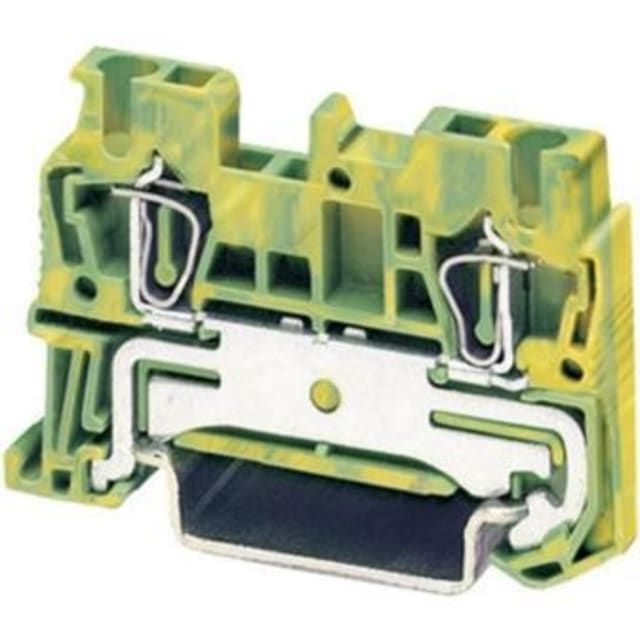

Borne de terre à ressort pour raccordement direct sur rail DIN

La borne de terre à ressort sur rail DIN ST 2,5-PE est conçue pour réaliser la mise à la terre des conducteurs de protection dans les tableaux électriques et ensembles de distribution. Son contact direct avec le rail DIN permet d’établir la liaison à la terre sans câblage supplémentaire, ce qui simplifie l’implantation dans l’armoire et rend le cheminement des conducteurs plus clair.

Connexion à ressort pratique pour un câblage rapide et net

Cette borne utilise un raccordement à ressort à cage sur ses deux points de connexion. Ce principe facilite l’insertion des conducteurs et convient particulièrement aux opérations de câblage répétitives en atelier comme sur chantier. Il permet aussi de travailler proprement sur des sections variées, avec une bonne tenue des fils et une manipulation adaptée aux bornes de tableau à encombrement réduit.

Plage de raccordement adaptée aux conducteurs courants en armoire

La ST 2,5-PE accepte les conducteurs monofilaires de 0,08 à 4 mm², les conducteurs multifilaires de 0,08 à 2,5 mm² ainsi que les conducteurs souples avec ou sans gaine dans des plages également prévues jusqu’à 2,5 mm² selon le type de fil. Cette polyvalence permet de traiter aussi bien les circuits de protection fins que les raccordements plus standards en coffret, sans multiplier les références de bornes.

Format compact pour tableaux électriques denses

Avec une largeur de seulement 5,2 mm, cette borne de terre s’intègre facilement dans les rangées où l’espace disponible est limité. Ses dimensions de 48,5 mm en hauteur et 48,5 mm en profondeur favorisent une implantation ordonnée sur rail DIN 35 mm. Ce format compact aide à optimiser la place dans les coffrets et tableaux tout en conservant une lecture claire de la distribution des conducteurs de protection.

Repérage immédiat des circuits de protection

Son coloris vert/jaune permet une identification rapide de la fonction de terre dans le tableau. Ce repérage visuel est particulièrement utile lors du câblage, des contrôles et des interventions de maintenance, en évitant toute confusion avec des bornes de passage ou de potentiel. La borne dispose d’un étage avec deux connexions, pour une organisation simple et lisible des liaisons de protection.

Conçue pour les environnements techniques exigeants

La borne est donnée pour une température de service de -60 à 110 °C, ce qui la rend compatible avec des environnements d’utilisation étendus dans les équipements électriques. Cette tenue en température constitue un point important pour les armoires soumises à des variations thermiques, que ce soit dans l’industrie, le tertiaire technique ou certaines installations spécifiques de distribution.

Intégration cohérente dans les ensembles de bornes sur rail

Cette borne de terre est prévue pour un montage sur rail DIN 35 mm et nécessite une plaque de fermeture dans la composition de l’ensemble. Elle trouve naturellement sa place dans les tableaux, coffrets et répartitions où l’on recherche une implantation structurée des bornes de protection. C’est un choix pertinent pour réaliser une ligne de bornes compacte, lisible et adaptée au câblage de conducteurs de terre dans les armoires électriques.
