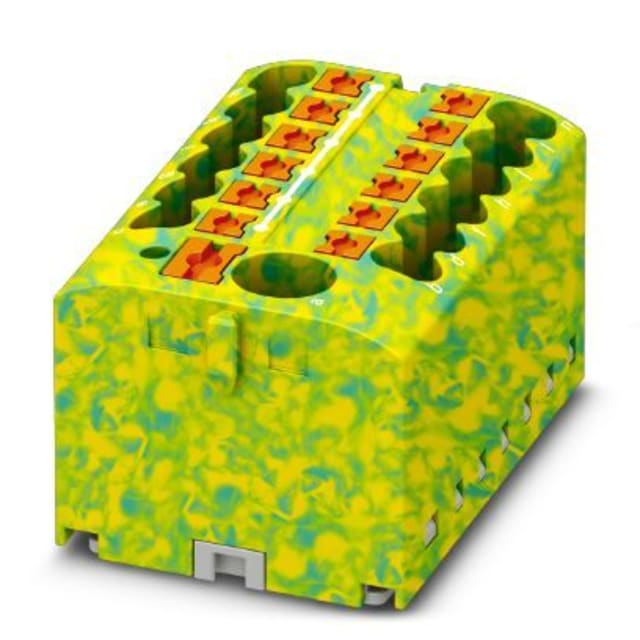

Bloc de distribution avec alimentation électrique 1091671

Bloc de distribution compact pour répartition claire des conducteurs

Ce bloc de distribution avec alimentation électrique Phoenix Contact est conçu pour simplifier la répartition des conducteurs dans les tableaux électriques. Sa configuration à 13 connexions sur un seul étage permet d’organiser proprement plusieurs départs depuis un point d’alimentation unique, avec un encombrement réduit. Son format compact de 41 mm de large pour 28,6 mm de haut facilite l’intégration dans les espaces techniques où la lisibilité du câblage et l’optimisation du volume disponible sont essentielles.

Technologie Push-in pour un câblage rapide et net

Le raccordement Push-in permet l’insertion directe des conducteurs sans outil, ce qui accélère les opérations de câblage tout en gardant une implantation soignée. Cette technologie est particulièrement adaptée aux interventions en armoire et en coffret lorsque la rapidité d’exécution et la bonne tenue des connexions sont recherchées. Le bloc accepte les conducteurs monofilaires de 0,14 à 4 mm² sur les sorties, ainsi que des sections d’alimentation plus importantes jusqu’à 10 mm² selon le type de conducteur, ce qui le rend pertinent pour une distribution structurée et rationnelle.

13 points de distribution pour les tableaux et coffrets électriques

Avec ses 13 reglettes à bornes sur un étage, ce bloc distributeur répond efficacement aux besoins de dérivation dans les ensembles de distribution électrique. Il convient lorsqu’il faut répartir une alimentation vers plusieurs circuits de manière ordonnée, sans multiplier les pontages manuels. Cette architecture favorise un câblage plus propre, plus lisible au contrôle et plus pratique lors des opérations de maintenance ou d’évolution du tableau.

Adapté à une alimentation 450 V avec courant nominal de 24 A

Ce modèle est prévu pour une tension nominale de 450 V et un courant nominal de 24 A. Il s’intègre ainsi dans de nombreuses applications de distribution interne où la cohérence entre section de conducteur, intensité admissible et compacité de l’appareillage est déterminante. La section de référence de 2,5 mm² sur la distribution et l’entrée collective en section supérieure permettent de concilier alimentation principale et départs secondaires dans une même solution compacte.

Repérage visuel vert/jaune pour les usages de distribution dédiés

Sa finition vert/jaune apporte un repérage immédiat dans le tableau, utile pour distinguer rapidement cette zone de distribution des autres bornes et accessoires de raccordement. Ce marquage visuel contribue à une lecture plus intuitive de l’ensemble câblé, notamment dans les coffrets où cohabitent plusieurs fonctions. Pour l’installateur comme pour le mainteneur, cette différenciation facilite l’identification des circuits au premier coup d’œil.

Grande plage d’utilisation thermique pour environnements techniques exigeants

Le bloc de distribution est donné pour une température de service de -60 à 105 °C, ce qui permet son emploi dans des environnements techniques soumis à des écarts thermiques importants. Cette large plage d’utilisation constitue un vrai avantage dans les installations industrielles, les enveloppes techniques ou les applications où les conditions ambiantes imposent un matériel capable de suivre durablement les contraintes de fonctionnement sans compromettre l’organisation du câblage.

Une solution pratique pour montage libre et intégration flexible

Ce bloc distributeur se distingue par une intégration flexible, adaptée aux montages libres et aux configurations de tableau nécessitant une implantation spécifique. Il convient particulièrement lorsque l’on cherche une solution de distribution compacte, préconfigurée et rapide à mettre en œuvre, tout en conservant une bonne capacité de raccordement entre l’alimentation principale et les différents départs. Pour le montage en coffret, il apporte une réponse propre, technique et efficace aux besoins de distribution électrique sur plusieurs conducteurs.
