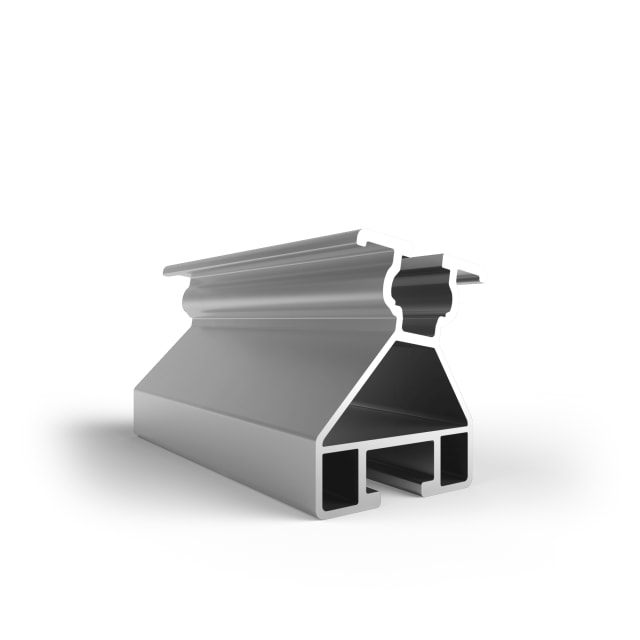

Profilé bas avec connecteur FixZ-10 18-96 mm 163900-022

Profilé bas avec connecteur prémonté pour structure photovoltaïque inclinée

Ce profilé bas avec connecteur FixZ-10 est conçu pour les systèmes de montage photovoltaïque nécessitant une élévation d’environ 10°. Il s’intègre au système FixGrid18 et convient aux configurations où l’on recherche un appui bas compact, prêt à être assemblé plus rapidement grâce à son connecteur à vis prémonté. Cette conception facilite la mise en place sur chantier et limite les opérations de préparation au moment du montage.

Géométrie étudiée pour un montage solaire bas et fonctionnel

Avec une longueur de 0,96 m, une largeur de 44,6 mm et une hauteur de 60,3 mm, ce profilé présente un format adapté aux structures photovoltaïques où l’encombrement doit rester maîtrisé. Son angle d’élévation d’environ 10° permet de réaliser des montages inclinés tout en conservant une architecture sobre et techniquement cohérente avec les besoins de support des modules.

Construction en aluminium pour une structure légère et pratique à intégrer

Fabriqué en aluminium, ce profilé de montage solaire associe rigidité d’usage et poids contenu, avec une masse de 1,073 kg/m. Ce choix de matériau est particulièrement pertinent pour les structures photovoltaïques, car il simplifie la manutention, favorise une intégration propre dans l’ossature de montage et contribue à limiter la charge ajoutée sur l’ensemble support.

Connecteur intégré pour gagner du temps lors de l’assemblage

Le connecteur à vis prémonté constitue un avantage concret pour l’installateur. Il permet d’aborder le montage avec un élément déjà préparé, ce qui rend l’assemblage plus direct et plus fluide, notamment dans les installations répétitives ou les chantiers où la cadence de pose compte. Pour un profilé bas destiné à une structure de fixation photovoltaïque, cette pré-intégration apporte une vraie simplicité de mise en œuvre.

Capacité mécanique adaptée aux contraintes d’une ossature de support

Ce profilé FixZ-10 dispose d’un couple résistant Wx de 4185,46 mm³ et d’un couple résistant Wy de 2342,7 mm³. Ces valeurs sont utiles pour apprécier le comportement de la section dans l’ossature de montage et orienter le choix du composant dans une structure photovoltaïque cohérente. La forme du profilé visible sur la section participe à une bonne répartition de matière, avec une conception pensée pour le rôle de support bas dans un ensemble de rails de montage.

Prévu pour les configurations avec gestion de câblage en option

Ce modèle ne comporte pas de caniveau de câble intégré, mais il est compatible avec une conduite de câble en option. C’est un point intéressant pour les installations solaires où le cheminement des conducteurs doit être organisé séparément selon la configuration du champ photovoltaïque. L’utilisateur conserve ainsi de la souplesse pour adapter la gestion du câblage aux contraintes réelles du projet.

Un composant pertinent pour les rails de montage et systèmes FixGrid18

Dans une installation relevant des rails de montage, de l’énergie solaire ou des structures et montages photovoltaïques, ce profilé bas avec connecteur répond à un besoin précis : constituer une base de support inclinée, compacte et directement exploitable dans le système FixGrid18. Il s’adresse aux professionnels et aux acheteurs techniques qui veulent sélectionner un profilé photovoltaïque clairement identifié par sa fonction, sa géométrie et sa compatibilité de montage.
