Profilé central FixZ-15 avec connecteur 163900-003

Profilé central conçu pour les structures photovoltaïques FixGrid18

Le profilé central FixZ-15 avec connecteur est un élément de montage destiné aux structures photovoltaïques de la gamme FixGrid18. Il s’utilise comme pièce centrale de support dans une configuration de pose adaptée aux modules solaires et s’intègre dans un assemblage pensé pour faciliter le positionnement des éléments de structure. Sa conception en profilé technique répond aux besoins des installations où la précision d’alignement et la continuité du support sont essentielles.

Connecteur prémonté pour une mise en œuvre plus directe

Ce modèle est livré avec un connecteur à vis prémonté, ce qui simplifie l’assemblage sur chantier et limite les opérations de préparation avant pose. Le connecteur est prévu pour s’intégrer au système FixGrid18 et accompagne une géométrie de montage avec angle d’élévation d’environ 10 à 15° selon la configuration de documentation rencontrée sur le produit. Cette conception permet d’obtenir une pièce immédiatement exploitable pour la constitution de la structure porteuse.

Format 0,96 m adapté aux besoins de composition du support

Avec une longueur de 0,96 m, une largeur de 132,5 mm et une hauteur de 298,5 mm, ce profilé central présente un format compact mais structurellement marqué. Il convient aux montages photovoltaïques où chaque élément doit participer à la tenue de l’ensemble sans alourdir inutilement la composition. Son gabarit facilite l’intégration dans les trames de structure prévues pour les systèmes de support sur toiture plate ou configuration assimilée selon l’architecture du système compatible.

Section en aluminium pensée pour la tenue mécanique

Fabriqué en aluminium, ce profilé associe légèreté du matériau et section travaillée pour contribuer à la résistance mécanique de la structure. Les valeurs de couple résistant indiquées, Wx de 116253,2 mm³ et Wy de 33292 mm³, traduisent une conception orientée vers la reprise des efforts dans un système de montage solaire. Pour l’installateur, cela signifie un composant adapté aux contraintes d’une ossature photovoltaïque, avec une géométrie de profil qui participe activement à la stabilité de l’ensemble.

Compatible avec différentes épaisseurs de modules dans le système associé

Le FixZ-15 est associé à une utilisation avec le système FixGrid18 et à une compatibilité relevée pour des modules de 18 à 96 mm dans les sources produit disponibles. Cette plage facilite l’intégration dans des projets où les cadres de modules peuvent varier selon la sélection du panneau. C’est un point utile pour sécuriser la cohérence entre la structure de montage et les dimensions du générateur photovoltaïque retenu.

Gestion du passage de câble prévue en option

Le profilé ne dispose pas d’un caniveau de câble intégré en standard, mais une conduite de câble en option est prévue. Cette caractéristique permet d’adapter l’organisation du câblage selon les exigences du chantier, sans imposer une configuration unique. Pour les installations photovoltaïques, cette souplesse aide à conserver un cheminement plus propre et mieux maîtrisé des conducteurs lorsque l’accessoirisation correspondante est intégrée au projet.

Profil technique adapté aux montages solaires structurés

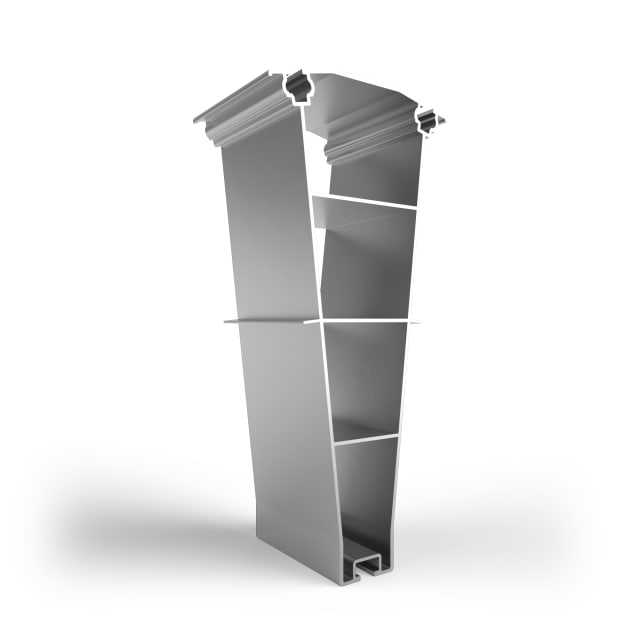

Avec un poids linéique de 5,849 kg/m, ce profilé central se positionne comme une pièce de structure technique destinée à jouer un rôle réel dans l’ossature du champ photovoltaïque. Sa forme, visible sur le profil extrudé, favorise la rigidité et l’assemblage avec les composants du système de montage. Pour une boutique spécialisée en matériel solaire, il s’agit d’un choix pertinent lorsqu’il faut compléter ou constituer une structure FixGrid18 avec un élément central dédié, prêt à être intégré dans une installation soignée et cohérente.
