Profilé de montage bas avec connecteur 18-96 mm

Profilé bas conçu pour le montage photovoltaïque en système FixGrid18

Ce profilé de montage bas avec connecteur 18-96 mm est destiné aux structures photovoltaïques utilisant le système FixGrid18. Il intègre un connecteur à vis prémonté, ce qui simplifie l’assemblage sur chantier et facilite la mise en place des éléments de support. Sa conception correspond à une utilisation en profil inférieur pour la réalisation d’ossatures de modules solaires sur toitures plates ou configurations nécessitant une structure inclinée.

Connecteur prémonté pour une pose plus directe

Le connecteur fourni en usine permet de gagner du temps lors du montage et de limiter les opérations d’assemblage séparées. Ce profilé est prévu avec un angle d’élévation d’environ 13°, ce qui le rend adapté aux configurations de support FixGrid18 demandant une inclinaison fixe. Cette conception favorise une installation plus fluide, notamment lorsque plusieurs appuis doivent être alignés rapidement sur une même rangée.

Section aluminium pensée pour la structure et la tenue mécanique

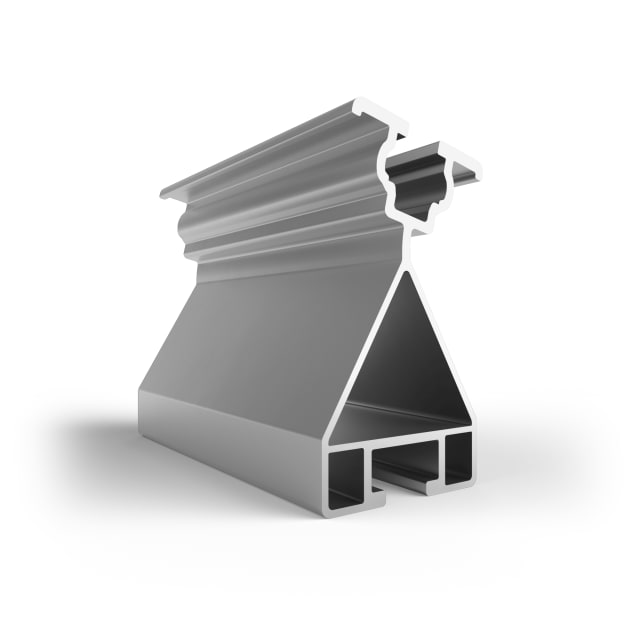

Fabriqué en aluminium, ce profilé associe légèreté, maniabilité et comportement adapté aux structures de montage photovoltaïque. Sa géométrie de section, visible sur le profil, contribue à la rigidité de l’ensemble tout en conservant un format exploitable sur chantier. Les couples résistants annoncés de 7836,9 mm³ en Wx et 2742,1 mm³ en Wy apportent un repère utile pour les intégrateurs et installateurs qui dimensionnent leurs supports en fonction des contraintes mécaniques du système.

Format 0,96 m pratique pour les assemblages de support

Avec une longueur de 0,96 m, une largeur de 42,1 mm et une hauteur de 85,3 mm, ce profilé bas s’intègre dans les montages où la compacité et la précision d’implantation comptent autant que la résistance. Son format permet une manipulation aisée lors de la pose et répond aux besoins des structures photovoltaïques composées d’éléments répétitifs à assembler avec régularité.

Compatible avec les accessoires de serrage et d’organisation du système

Ce profilé n’intègre pas de caniveau de câble d’origine, mais il accepte une conduite de câble en option. C’est un point utile pour les installations solaires où l’on souhaite conserver un cheminement plus propre des liaisons, sans surcharger la structure principale. Il est également conçu pour fonctionner dans l’environnement FixGrid18 avec les accessoires et éléments de fixation associés au système de montage.

Un profil inférieur adapté aux configurations à appuis inclinés

Dans une structure photovoltaïque, le profil inférieur participe à la stabilité de l’appui et au positionnement correct du champ de modules. Ici, la forme spécifique du profilé et son connecteur intégré en font une pièce adaptée aux montages inclinés de type FixZ-15 / FixGrid18. Il convient particulièrement lorsqu’il faut constituer une base de support cohérente, avec une inclinaison définie et une continuité mécanique entre les différents éléments de la structure.

Caractéristiques utiles pour le choix du bon profilé

Ce modèle se distingue par sa fabrication en aluminium, son poids de 1,271 kg/m et son format 18-96 mm, qui orientent clairement son usage vers le montage de structures photovoltaïques techniques. Pour l’installateur, cela se traduit par un composant pensé pour le support mécanique, la rapidité d’assemblage et l’intégration dans une architecture de montage solaire cohérente, sans ajout de fonctions superflues.
