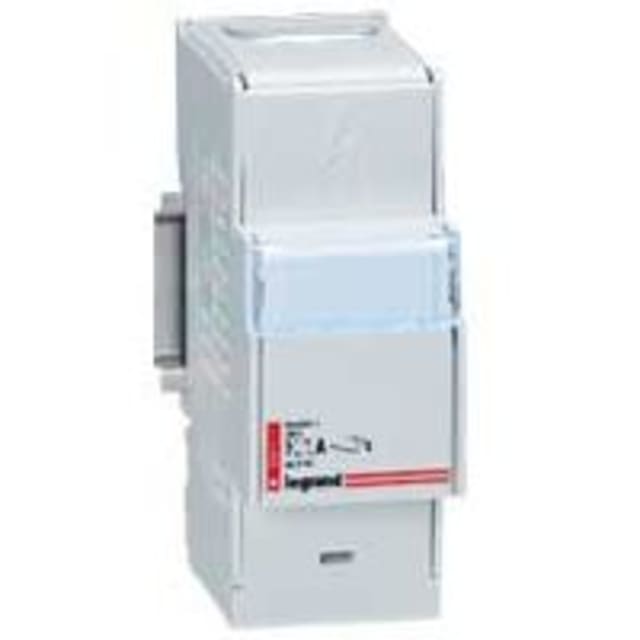

Répartiteur modulaire unipolaire 125 A 16 connexions

Répartiteur modulaire unipolaire 125 A pour une distribution claire et compacte

Ce répartiteur modulaire unipolaire 125 A à 16 connexions est conçu pour organiser la répartition d’un conducteur au sein d’un tableau électrique de manière lisible, compacte et pratique. Son format 2 modules facilite son intégration dans les coffrets sur rail DIN lorsque l’espace disponible doit être optimisé sans compliquer le câblage. Il constitue une solution adaptée pour centraliser plusieurs départs à partir d’une même alimentation tout en conservant une implantation propre dans l’appareillage modulaire.

16 connexions pour simplifier la distribution dans le tableau

Avec ses 16 connexions maximum par barreau, ce répartiteur modulaire permet de distribuer efficacement l’alimentation vers plusieurs circuits ou rangées selon l’architecture du tableau. Ce type de configuration est particulièrement utile lorsque l’on cherche à limiter les reprises de câblage direct sur les appareillages de protection et à obtenir une distribution plus structurée. Le raccordement à vis apporte un serrage franc et convient aux montages où la tenue mécanique des conducteurs et la précision de connexion sont recherchées.

Calibre 125 A adapté aux besoins de répartition en armoire modulaire

Son courant nominal de 125 A le destine aux installations nécessitant une capacité de distribution cohérente avec des tableaux résidentiels étendus, tertiaires ou techniques, selon le dimensionnement global de l’ensemble. Ce calibre permet d’envisager une alimentation de plusieurs départs depuis un point de répartition unique, en gardant une lecture plus nette du câblage interne. Le pouvoir de tenue annoncé à 35 kA renforce son intérêt dans les ensembles où la robustesse de la distribution modulaire fait partie des critères de choix.

Montage sur barre DIN pour une intégration rapide et ordonnée

Prévu pour un montage sur barre DIN, ce répartiteur s’intègre naturellement dans les tableaux et coffrets modulaires. Son encombrement de 36 mm de large, 44 mm de profondeur et 104,5 mm de hauteur aide à anticiper précisément son implantation lors de la préparation du tableau. Ce format compact permet de conserver une disposition homogène avec les autres modules, tout en laissant une accessibilité satisfaisante au câblage et aux opérations de maintenance.

Version associable pour composer une distribution multipolaire

Ce modèle unipolaire est de type associable, ce qui permet d’assembler plusieurs répartiteurs afin de constituer une distribution multipolaire en fonction du besoin. Cette conception offre une vraie souplesse de configuration pour les tableaux qui demandent une adaptation du nombre de pôles sans changer de logique d’installation. Elle est particulièrement intéressante lorsque l’on souhaite construire un ensemble cohérent et évolutif à partir d’éléments modulaires identiques.

Répartiteur protégé avec porte-étiquette pour un tableau mieux repéré

Le produit est donné comme protégé, un point important pour une intégration maîtrisée dans le tableau électrique. Il est également équipé d’un porte-étiquette, détail très utile pour améliorer l’identification des fonctions et le repérage des départs. Dans un coffret comportant plusieurs circuits, ce type d’équipement contribue à rendre les interventions plus simples, plus rapides et plus lisibles, aussi bien lors du câblage initial que lors des opérations de contrôle ou d’évolution de l’installation.

Un choix pertinent pour la distribution électrique modulaire de la série DIN

Issu de la série DIN, ce répartiteur modulaire unipolaire 125 A 16 connexions répond aux attentes des professionnels et des installateurs recherchant un composant de distribution facile à intégrer dans un environnement modulaire standard. Il convient lorsque l’objectif est d’obtenir une répartition propre, une bonne densité de raccordement et une organisation plus rationnelle du tableau. Pour une création de tableau neuf comme pour une adaptation d’installation existante, il apporte une réponse concrète aux besoins de distribution électrique interne.
