Ventilateur d’armoire 230 V 550 m³/h ClimaSys CV

Renouveler l’air d’une enveloppe renforcée

Le boîtier ClimaSys CV NSYCVF550M230FB est destiné à la ventilation d’enveloppes extérieures renforcées compatibles. Le fabricant le liste pour Thalassa PHD, Spacial S3HD et Spacial SFHD. Il s’intègre au système d’enveloppe prévu, plutôt que de constituer un ventilateur de pièce ou une unité complète de climatisation.

Dimensionner le débit au point de fonctionnement

Le débit libre annoncé est de 550 m³/h à 50 et 60 Hz. Une fois intégré à l’enveloppe, le débit dépend des restrictions et du point de fonctionnement. La sélection de la ventilation prend en compte ce fonctionnement réel et les conditions d’ambiance, avec les outils de dimensionnement adaptés.

Prévoir séparément la grille et le filtre

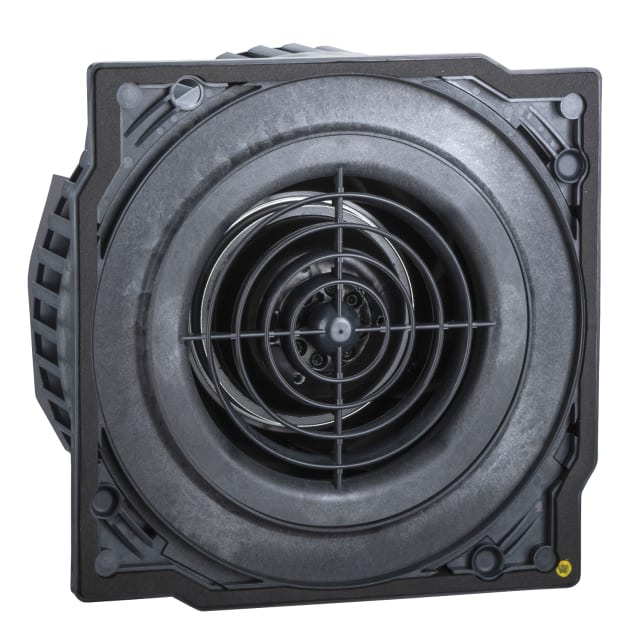

Cette référence comprend un boîtier de ventilateur et quatre vis, sans grille ni filtre. Ces éléments doivent donc être choisis pour la configuration d’enveloppe retenue. Le ventilateur seul ne permet pas d’attribuer au montage complet toutes les performances d’un ensemble déjà équipé de ses accessoires de filtration.

Raccorder le moteur sur une alimentation 230 V

L’alimentation prévue est de 230 V AC à 50 ou 60 Hz, avec une tolérance indiquée de ±10 %. Les connexions utilisent des bornes à ressort. La puissance absorbée est de 72 à 88 W ; elle ne correspond pas à une puissance de chauffage ni à une capacité frigorifique.

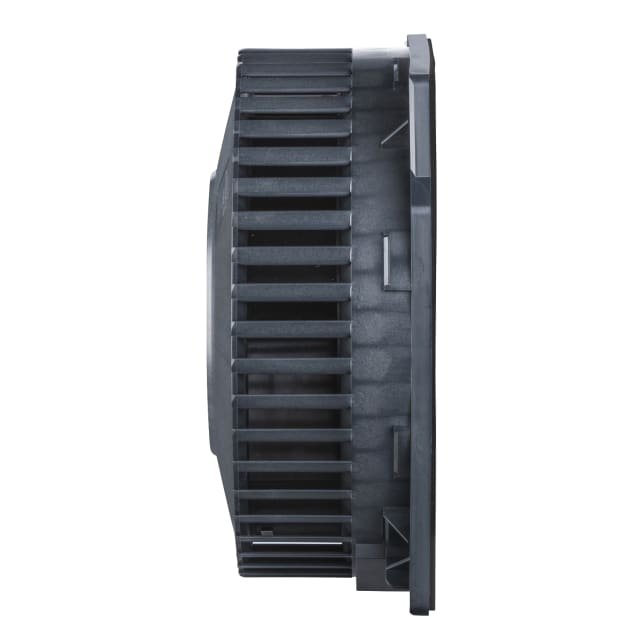

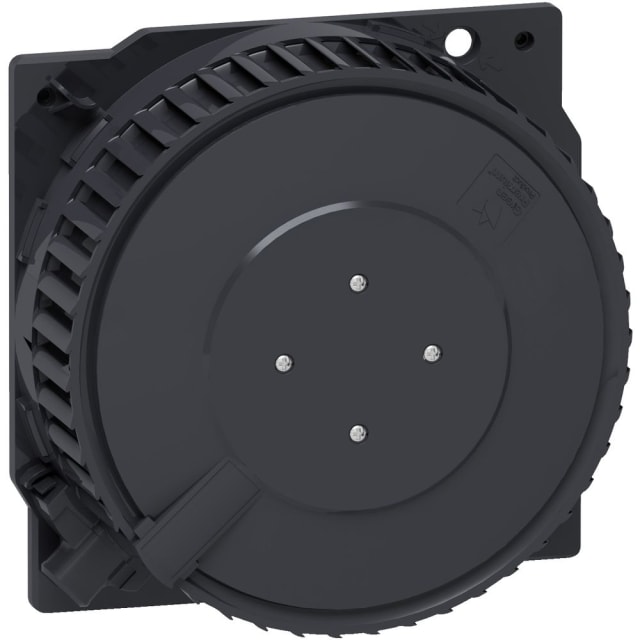

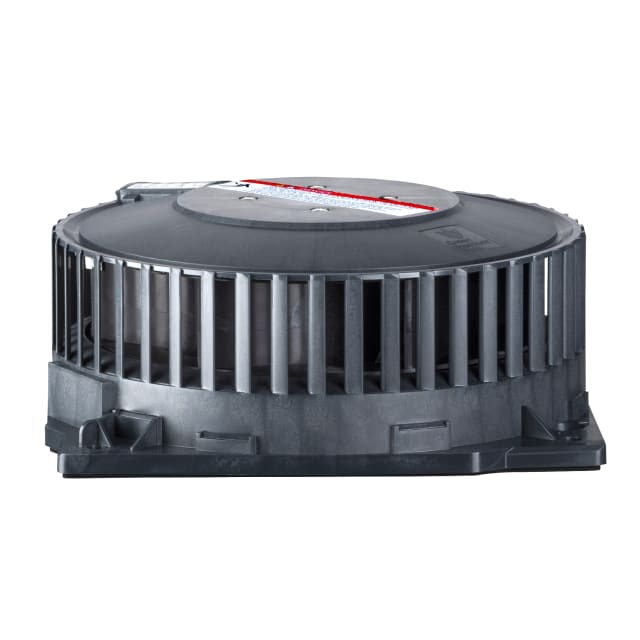

Réserver la place pour le corps de ventilation

Le corps mesure environ 223 × 223 × 90 mm et pèse 1,7 kg. Sa finition est gris foncé RAL 7016. La fixation et l’arrivée d’air se préparent selon la notice de l’enveloppe et les accessoires choisis, en maintenant l’accès requis à la grille et au filtre ajoutés.
