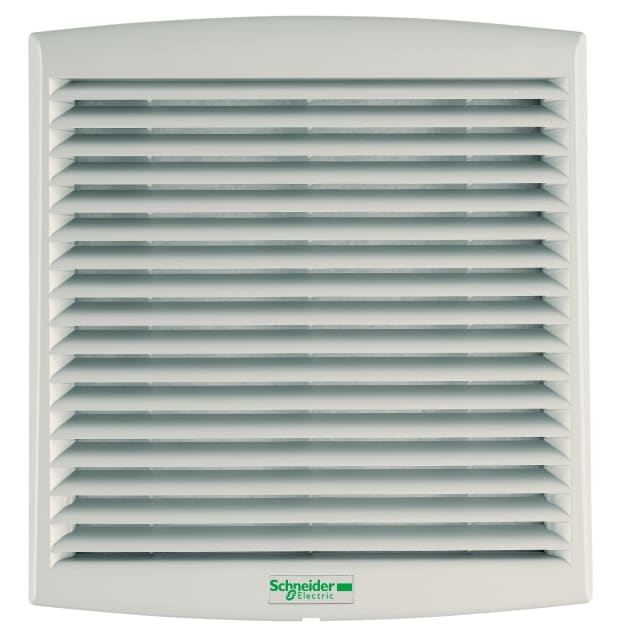

Ventilateur axial avec filtre 24 V CC IP54 NSYCVF300M24DPF

Ventilation forcée pour les armoires électriques

Le ClimaSys NSYCVF300M24DPF est un ventilateur axial filtrant destiné à renouveler l’air dans une armoire électrique. Alimenté en 24 V continu, il aide à évacuer la chaleur produite par les composants. Son débit libre de 262 m³/h doit être confronté aux pertes de charge et aux besoins thermiques réels de l’enveloppe.

Protection IP54 avec filtre G2

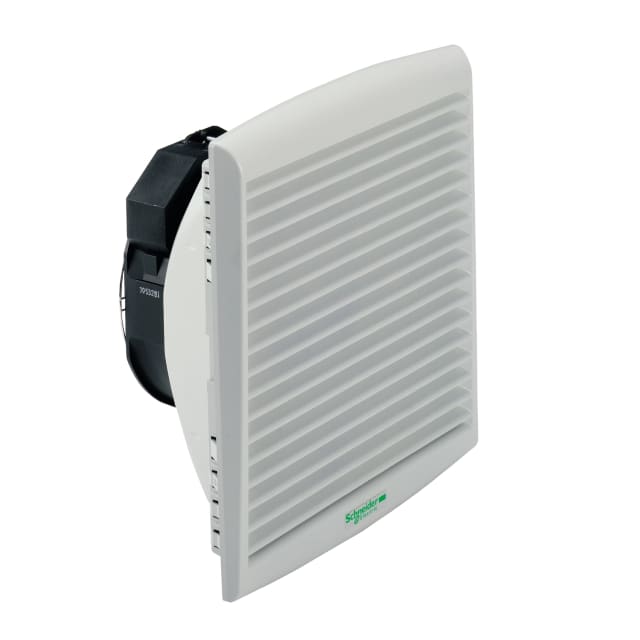

L’ensemble associe un ventilateur, un filtre G2, une grille de sortie et des grilles de protection. Une fois correctement monté sur une enveloppe compatible, il participe au maintien d’un niveau IP54 contre les poussières et les projections d’eau. Le filtre doit rester accessible afin de permettre son inspection, son nettoyage ou son remplacement régulier.

Alimentation 24 V CC et consommation maîtrisée

Le moteur fonctionne sous 24 V CC avec une puissance nominale de 13 W. Cette tension doit provenir d’une alimentation continue correctement dimensionnée et protégée. Le raccordement s’effectue par connecteur Faston ; la polarité, la protection du circuit et la section des conducteurs doivent être vérifiées avant la mise sous tension.

Dimensions à contrôler avant la découpe

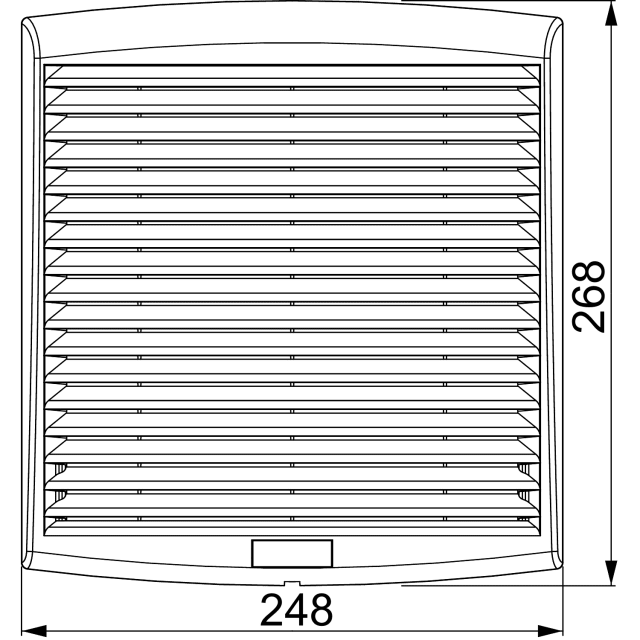

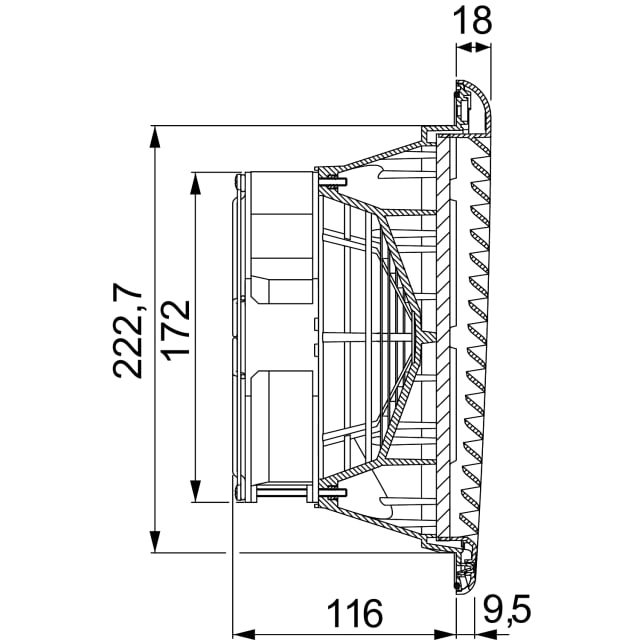

Le ventilateur mesure environ 268 mm de haut, 248 mm de large et 103,4 mm de profondeur. La découpe annoncée est de 223 x 223 mm. Ces cotes doivent être reportées avec précision sur la porte ou la paroi, en conservant les dégagements nécessaires à la circulation de l’air et à la maintenance.

Fonctionnement dans une large plage de température

Le fabricant indique une utilisation possible entre -10 et 70 °C, avec un niveau sonore annoncé de 56 dB(A). Le boîtier en thermoplastique injecté ASA-PC est gris RAL 7035. Pour une ventilation efficace, l’entrée et la sortie d’air doivent être positionnées de manière à éviter les courts-circuits de flux dans l’armoire.
