Bobine de contacteur 24 V CA 50/60 Hz LXD1B7

Bobine de contacteur 24 V AC 50/60 Hz pour maintenance et remplacement ciblé

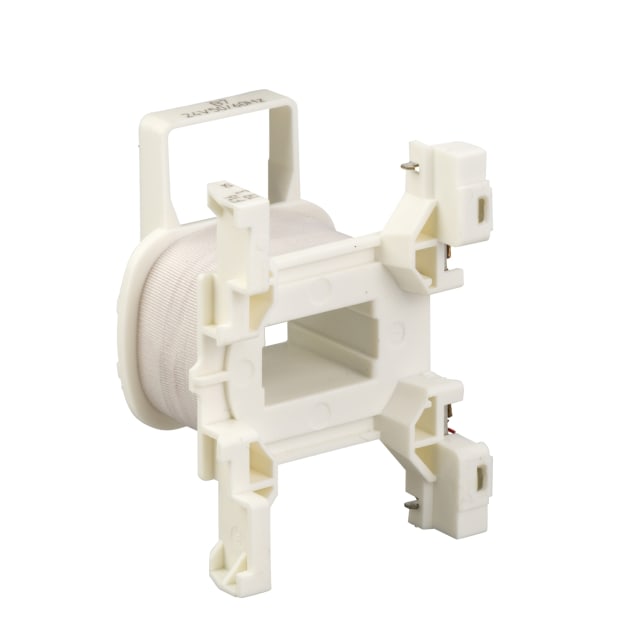

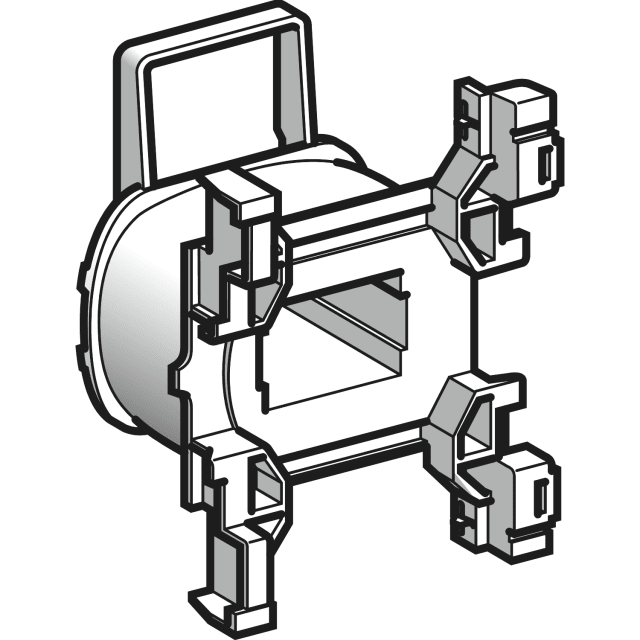

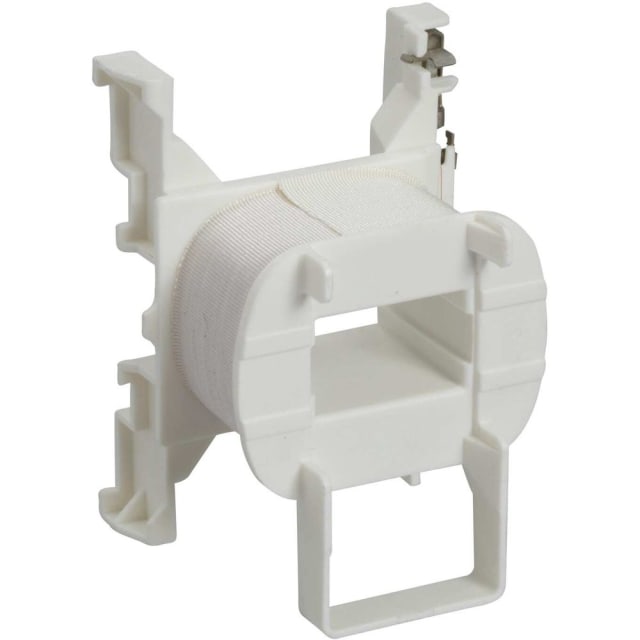

Cette bobine de contacteur 24 V AC 50/60 Hz est conçue pour le remplacement de la commande électromagnétique sur des contacteurs et relais de la gamme TeSys D. Elle convient aux interventions de maintenance où il est nécessaire de remettre en service un appareillage existant sans remplacer l’ensemble du contacteur. Son format dédié à la famille LXD1 permet de retrouver une solution cohérente avec l’architecture d’origine du circuit de commande.

Compatible avec plusieurs contacteurs et relais auxiliaires de la gamme TeSys D

Cette bobine est prévue pour une compatibilité avec les appareils CAD, ainsi qu’avec les contacteurs LC1D09 à D38 et LC1DT20 à DT40. Ce point est essentiel pour sécuriser le choix de la pièce lors d’un remplacement, notamment dans les armoires électriques, coffrets de commande, équipements de distribution ou automatismes industriels où la correspondance entre bobine et contacteur doit être parfaitement respectée.

Commande en courant alternatif 24 V pour circuits de pilotage en 50/60 Hz

Alimentée en 24 V AC, cette bobine fonctionne aussi bien en 50 Hz qu’en 60 Hz, ce qui facilite son intégration dans des circuits de commande standards en basse tension de pilotage. Elle répond aux besoins des installations utilisant une tension de commande alternative clairement identifiée, avec une configuration simple à exploiter lors d’un remplacement en atelier, en tertiaire technique ou en environnement industriel.

Comportement électrique adapté aux phases d’appel et de maintien

La puissance d’appel atteint 70 VA à 20 °C, ce qui permet l’enclenchement de l’appareil au moment de la sollicitation. En régime de maintien, la consommation descend à 7 VA à 50 Hz et 7,5 VA à 60 Hz, un niveau adapté à un fonctionnement continu de la commande. La résistance moyenne de 5,37 Ω à 20 °C et l’inductance de 0,22 H participent à un comportement conforme aux caractéristiques attendues pour ce type de bobine de contacteur en courant alternatif.

Échauffement maîtrisé pour intégration en tableau électrique

Avec une dissipation thermique comprise entre 2 et 3 W, cette bobine est adaptée aux ensembles où la maîtrise de l’échauffement interne reste un critère important, notamment dans les tableaux électriques et coffrets à densité d’appareillage modérée à soutenue. L’absence de module d’amortissement intégré permet également de conserver une configuration de commande claire pour les montages où ce choix technique est recherché.

Conçue pour des cadences de manœuvre soutenues

Cette bobine accepte une cadence de fonctionnement pouvant aller jusqu’à 3600 cycles par heure à une température ambiante inférieure ou égale à 60 °C. Elle affiche une durabilité mécanique de 15 millions de cycles, ce qui la destine aux applications de commande répétitive, telles que la commutation de circuits moteurs, l’asservissement d’équipements ou les séquences automatiques nécessitant de nombreuses manœuvres sur la durée.

Utilisation dans des environnements techniques courants

La plage de température de fonctionnement de -5 à 60 °C permet une utilisation dans de nombreux environnements techniques intérieurs. Son poids de 0,07 kg facilite la manutention lors des opérations de maintenance et de remplacement. Pour l’installateur comme pour le mainteneur, cette bobine constitue une solution précise pour restaurer la fonction de commande d’un contacteur TeSys D en 24 V AC 50/60 Hz sans compromis sur la compatibilité recherchée.
