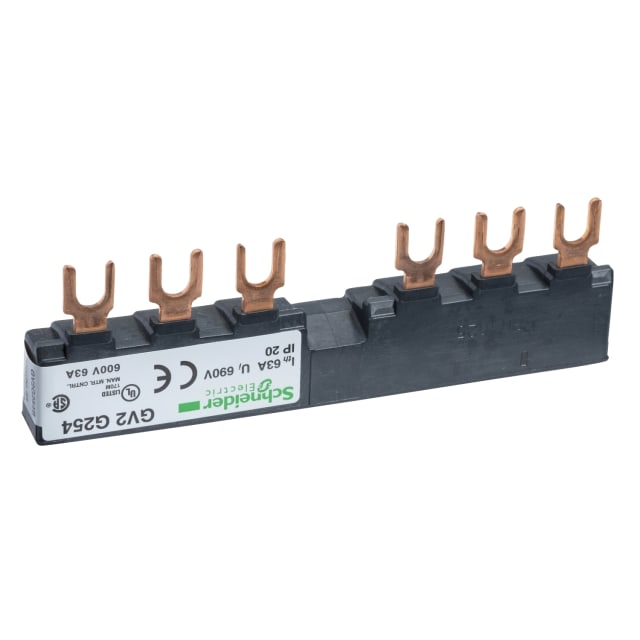

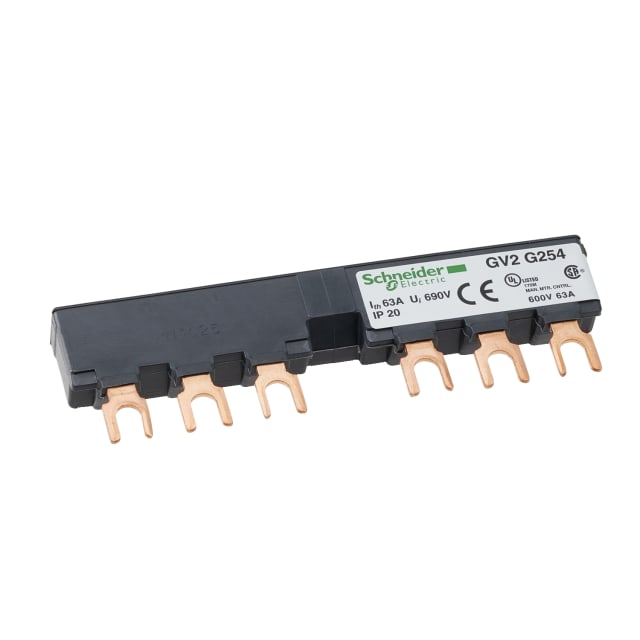

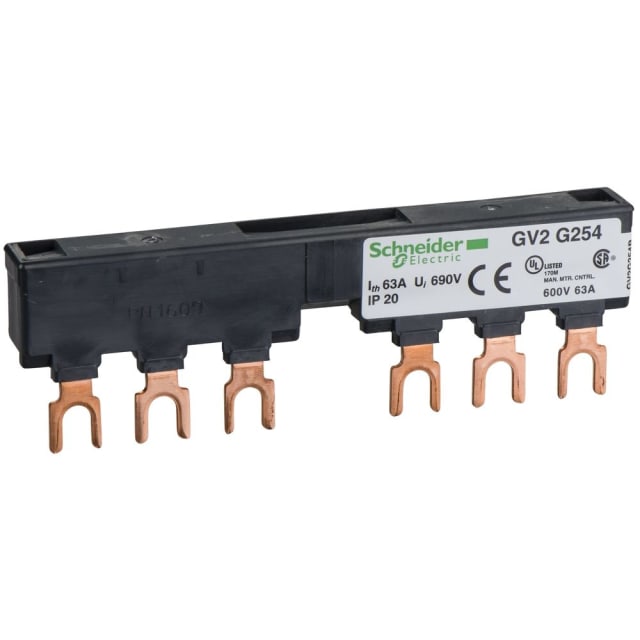

Barre omnibus triphasée 63 A 2 dérivations GV2G254

Jeu de barres omnibus triphasé pour câblage en parallèle de départs moteurs

Cette barre omnibus triphasée 63 A à 2 dérivations est conçue pour réaliser un raccordement amont propre et direct entre deux appareillages de départ moteur. Elle convient au câblage en parallèle de groupes constitués notamment de disjoncteurs moteur GV2 ou de porte-fusibles LS1D32, avec une implantation adaptée au pas de 54 mm. Sa configuration 3 phases / 3 pôles permet de distribuer l’alimentation de façon compacte dans les ensembles de protection et de distribution.

Format 2 dérivations avec entraxe 54 mm pour deux appareils

Ce modèle est prévu pour alimenter exactement 2 appareils, avec une valeur de partage de 54 mm correspondant à l’écartement de montage attendu. Ce point est essentiel pour gagner du temps au câblage et éviter les adaptations approximatives sur rail ou en coffret. Sa longueur de 108 mm et sa largeur de 54 unités de division en font un accessoire ciblé pour les montages où l’encombrement et l’alignement des connexions doivent rester maîtrisés.

Raccordement par fourche pour appareillages à vis-étiers

L’exécution du raccordement électrique par fourche facilite l’intégration sur des appareils compatibles à bornes à vis-étiers. Ce type de connexion permet une mise en œuvre nette et régulière sur les départs concernés, tout en simplifiant la distribution triphasée en amont. Dans un tableau de commande ou de protection moteur, ce principe de liaison aide à obtenir un câblage plus lisible qu’un pontage réalisé conducteur par conducteur.

Caractéristiques électriques adaptées aux ensembles de distribution moteur

La barre omnibus est donnée pour un courant permanent de 63 A, avec une tension maximale de service Ue de 690 V et une tension de choc de mesure de 6 kV. Elle présente également un courant de court-circuit conditionnel de 11 kA. Ces valeurs en font une solution cohérente pour la distribution amont de petits ensembles moteurs ou de protections associées, lorsque l’objectif est de conserver une alimentation commune sur deux départs triphasés sans multiplier les conducteurs.

Conception isolée pour une intégration plus propre en coffret

Sa conception isolée et sa finition noire conviennent aux environnements de câblage où la compacité et la clarté d’assemblage sont recherchées. L’isolement de la barre contribue à une implantation plus soignée dans les tableaux et coffrets, en limitant l’exposition des parties conductrices sur la liaison commune. Ce produit n’est pas découpable à taille voulue : il doit donc être choisi pour une configuration correspondant précisément à 2 appareillages au pas prévu.

Compatible avec les ensembles TeSys GV pour distribution amont

Cette barre omnibus s’intègre dans l’univers TeSys dédié au départ moteur et à ses accessoires de raccordement. Elle est particulièrement adaptée lorsqu’il faut créer une alimentation commune en tête de deux appareillages triphasés, tout en conservant une implantation homogène avec les composants de la gamme. Pour l’alimentation du jeu de barres, l’utilisation d’un bornier dédié de la famille compatible est généralement recommandée afin de réaliser une arrivée amont adaptée à l’ensemble.

Un accessoire pertinent pour tableaux, protections et distribution électrique

Dans une armoire ou un coffret, cette barre omnibus triphasée 63 A permet de rationaliser le câblage des protections moteur en réduisant le nombre de liaisons individuelles à réaliser. Elle s’adresse aux montages qui exigent une distribution simple entre deux appareils, avec un accessoire spécifiquement dimensionné pour cet usage. Pour une boutique de matériel électrique, c’est un choix pertinent dans les familles jeu de barres, peignes et accessoires de câblage destinés aux tableaux de protection et de distribution.
